![Tripplite SMART PRO SMX1000XLRT2U Черный [21/96] Smx2200xlrt2u battery replacement procedure](/img/pdf.png)
Tripplite SMART PRO SMX1000XLRT2U Черный [21/96] Smx2200xlrt2u battery replacement procedure
![Tripplite SMART PRO SMX1000XLRT2U Черный [21/96] Smx2200xlrt2u battery replacement procedure](/views2/1309237/page21/bg15.png)
21
1
5
3
7
2
6
4
8
4 x screws
4 x screws
4 x screws
4 x screws
Battery Replacement

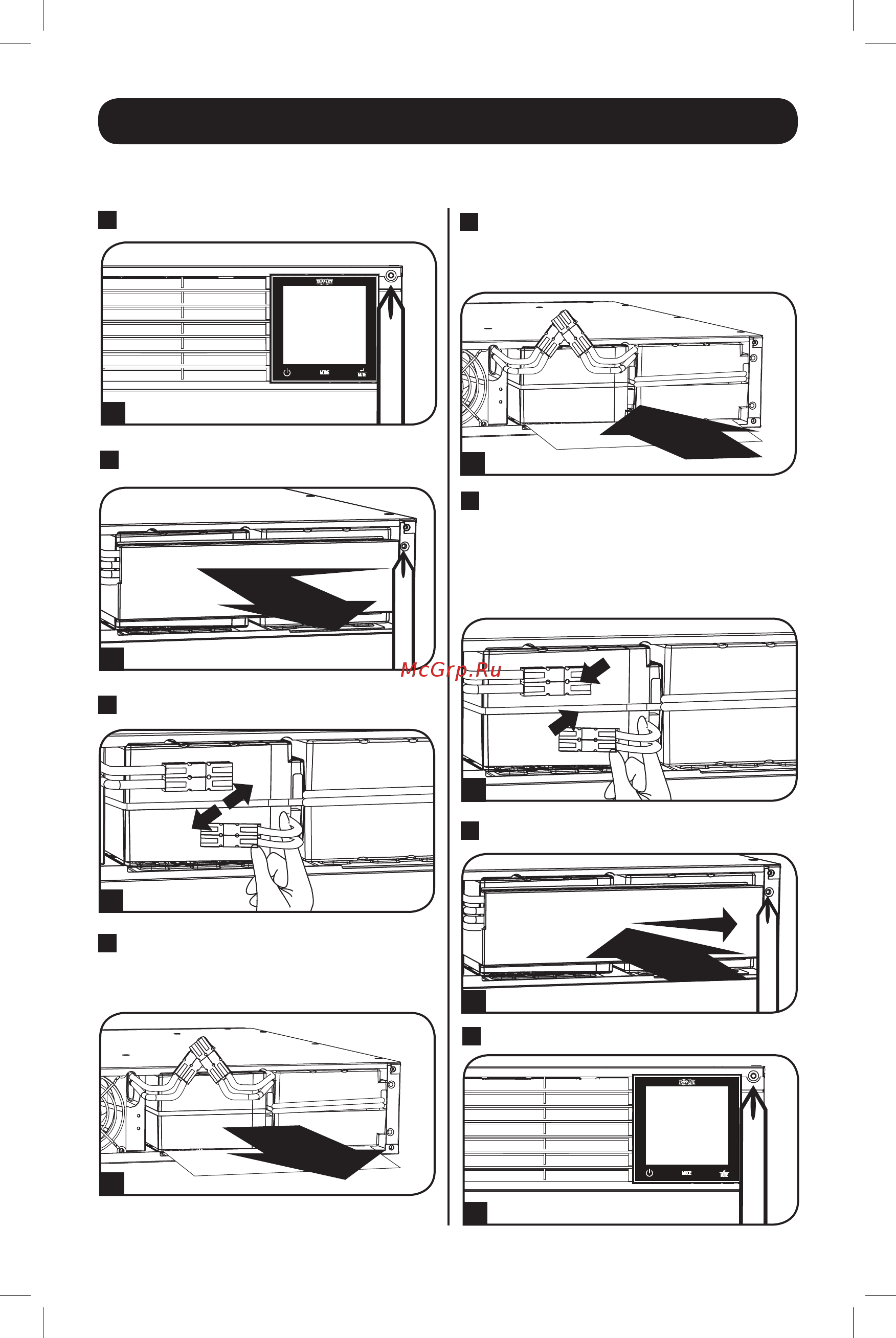

SMX2200XLRT2U Battery Replacement Procedure
5
Add New Batteries
Installthereplacementbatteriesbysliding
themdirectlyintotheUPScabinet.
2
Remove Battery Retention Plate
3
Disconnect Batteries
4
Remove/Recycle Batteries
Remove batteries by sliding them directly
outoftheUPScabinet.
6
Connect Batteries
Attach both sets of connectors as shown:
black-to-black and red-to-red.
Always ensure that the battery
terminals are properly secured.
7
Replace Battery Retention Plate
8
Replace Front Panel
1
Remove Front Panel
13-09-242-93-3184.indb 21 12/9/2013 10:14:13 AM
