16

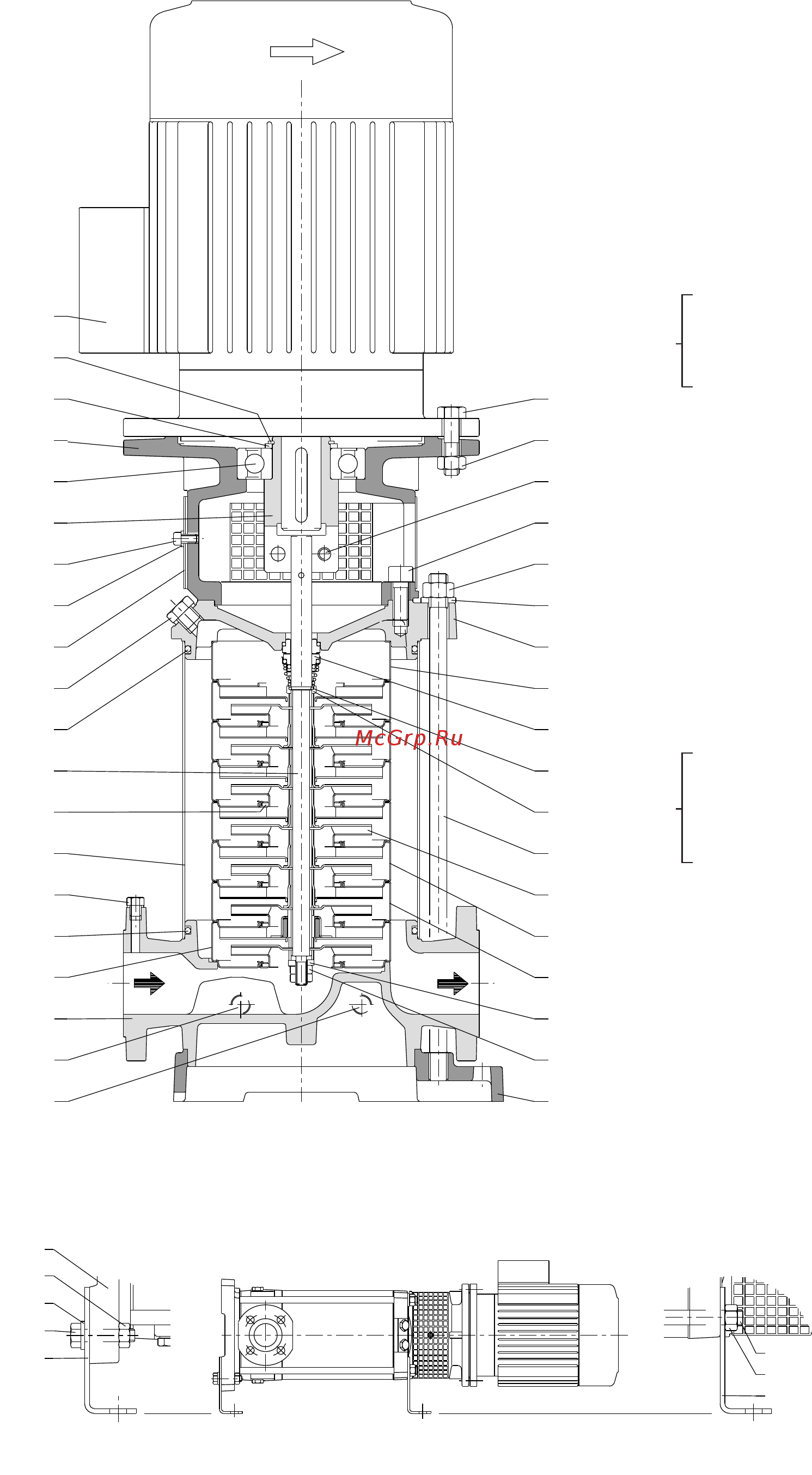

13. Schnittzeichnung und Teile-Benennung
Nr. Teile-Benennung
14.00 Pumpengehäuse
14.02 Pumpenmantel
14.04 Verschlußschraube mit Unterlegscheibe
14.12 Verschlußschraube mit Unterlegscheibe
14.20 Runddichtring
14.42 Verschlußschraube mit Unterlegscheibe
14.54 Spaltdichtring (4)
25.01 Stufengehäuse erste Stufe
25.02 Stufengehäuse
25.03 Stufengehäuse mit Lager
25.05 Stufengehäuse letzte Stufe
28.00 Laufrad
28.04 Laufradmutter
28.08 Unterlegscheibe
32.00 Antriebslaterne
32.30 Verkleidung
32.31 Unterlegscheibe
32.32 Schraube
34.02 Oberer Deckel
36.00 Gleitringdichtung
36.51 Haltering, geteilt
36.52 Schulterring
61.00 Grundplatte
61.02 Verbindungsschraube
61.03 Unterlegscheibe
61.04 Mutter
61.07 Schraube
61.30 Stützfuß
61.32 Schraube
61.34 Unterlegscheibe
61.36 Mutter
64.00 Welle
64.10 Lagerhülse
61.13 Abstandshülse oben
61.14 Abstandshülse unten
64.15 Abstandshülse
64.18 Abstandshülse Lager (oben)
64.19 Abstandshülse Lager (unten)
64.22 Kupplung
64.25 Schraube
66.00 Kugellager
66.18 Sicherungsring
66.19 Schulterring (7)
70.18 Schraube
70.19 Mutter (7)
99.00 Motor, komplett
(4)
Im Stufengehäuse eingepreßt (einzeln nicht lieferbar).
(5) Siehe Kapitel 13.1.
(6) Siehe Kapitel 13.2.
(7) Nicht bei Motoren 100-112
3.94.055
61.0014.12
14.12
14.00
25.01
14.20
14.42
28.04
14.02
14.54
64.00
14.20
14.04
32.30
32.31
32.32
64.22
66.00
32.00
66.19
28.08
25.03
25.02
28.00
36.52
36.51
36.00
25.05
34.02
61.03
61.04
61.07
64.25
70.19
70.18
61.02
(4
(7)
66.18
99.00
(7)
61.30
61.32
61.34
61.36
61.00
61.30
61.02
61.04
MXV 50-16
MXV 65-32
MXV 80-48
(5)
(6)
