CALPEDA MXV 50-1616/C [60/80] Remontage

CALPEDA MXV 50-1616/C [60/80] Remontage
9.1. Remplacement de la garniture mécanique
Extraire la garniture mécanique (36.00), la partie tournante sur
l’arbre (64.00) en faisant attention à ne pas rayer l’arbre et la
partie fixe du couvercle supérieur (32.02).
S’assurer que le ressort de la nouvelle garniture mécanique
ait le sens d’enroulement conforme au sens de rotation de
l’arbre: anti-horaire vu de la partie fixe.
Contrôler la propreté de toutes les parties en contact avec la
garniture et l’absence de bavures coupantes.
Les bagues d’étanchéité en EPDM (Ethylène Propylène) ne
doivent jamais être en contact avec de l’huile ou de la
graisse. Pour faciliter le montage de la garniture mécanique,
lubrifier l’arbre, la partie fixe et les bagues d’étanchéité avec de
l’eau propre, ou un lubrifiant compatible avec la matière des
bagues d’étanchéité.
Pousser la partie tournante sur l’arbre (64.00) jusqu’à la bague
d’appui (36.52) sans comprimer le ressort. Contrôler la lon-
gueur avant et après le glissement et soulever la bague tour-
nante jusqu’à la longueur initiale (L1 dans la fig. 5).
De cette manière la correcte compression du ressort au monta-
ge de la partie fixe sera assuré (L2 dans la fig. 6b).
Pendant le montage, prendre les précautions nécessaires pour
ne pas endommager les surfaces d’étanchéité avec des coups.
9.2. Remplacement du roulement à billes
Si le remplacement d’un roulement à billes (66.00) est néces-
saire monter un roulement du type 2Z, C3 à la taille indiquée
sur le roulement à changer avec de la graisse appropriée pour
la température de fonctionnement.
La taille du roulement dépend de la taille du moteur:
taille moteur roulement à billes
100-112 6208, 2Z, C3
132 6310, 2Z, C3
160-180 6313, 2Z, C3
9.3. Coussinet premier étage et coussinet intermédiaire
Les pompes MXV 50-16, 65-32 et 80-48 ont un coussinet
(64.10) sur l’arbre (64.00) et un coussinet dans le corps d’étage
(25.03) après la première turbine (en l’ordre de aspiration).
A partir de la MXV 50-1611 la MXV 65-3208 et la MXV 80-4806
il y a un coussinet intermédiaire (voir chap. 13.1.).
Avant le démontage, avoir soin de numéroter la position de
chacun des corps d’étage et de chaque entretoise (voir la lon-
gueur et la position des entretoises sur le plan en coupe, chap.
13.2.) de manière à faire un remontage correct.
10. Remontage
Pour le remontage, suivre le procédé inverse à celui du démon-
tage (voir chap. 9.).
Vérifier l’état des joints toriques (14.20) et les remplacer si en-
dommagés. S’assurer que les joints toriques (14.20) soient bien
placés sur leurs sièges dans le corps de pompe (14.00) et sur
le couvercle supérieur (34.02). Lubrifier les bagues d’étanchéité
avec de l’eau propre, ou un lubrifiant compatible.
10.1. Couples de serrage
Ecrous Ecrous Vis (61.07) Vis Vis (70.18)
(28.04)
de (61.04) lanterne - (64.25)
avec écrous
turbine de tirants
couvercle s.
accouplement
(70.19)
35 Nm 50 Nm 60 Nm 50 Nm 40 Nm
Pendant le serrage des écrous (28.04) éviter de rayer l’arbre
avec la contre-clef sur le côté opposé.
ATTENTION: Les écrous (61.04) sur les tirants d’assem-
blage (61.02), les vis (61.07) sur le couvercle supérieure et
les vis (70.18) avec écrous (70.19) sur la lanterne, doivent
être serrés uniformément avec des opérations alternées
en positions diamétralement opposées.
10.2. Position axiale du rotor pompe
En verticale et en partant de la position d’appui (fig. 6a) soulever
le rotor, en appuyant sur une cheville placée dans le trou de
l’arbre, jusqu’à ce que la cheville se pose sur l’accouplement
(64.22). Dans cette position (fig. 6b) l’arbre (64.00) doit être
bloqué, en serrant les vis (64.25) uniformément.
Enlever la cheville.
Monter le moteur comme indiqué dans le chap. 4.
11. Installation horizontale
11.1. Montage des pieds support
Pour le montage des pieds support dévisser tous les 4 écrous
(61.04) des tirants (61.02 ) (voir plan en coupe chap. 13.)
ATTENTION: Ne pas Desserrer seulement 2 écrous pour la
mise en place du pied support sur le couvercle supérieur.
Pour retirer les 4 écrous (61.04) il faut enlever la lanterne
(32.00).
Avec la pompe en position verticale, reprendre la Séquence de
remontage 1-6 du chap. 9.
Enlever les rondelles (61.03) et appliquer le pied support
(61.30) sur le couvercle supérieur (34.02) dans le sens d’orien-
tation du corps de pompe (14.00) voulue: aspiration à gauche
et refoulement à droite ou vice-versa (fig. 7)
Ne mettre pas les deux rondelles (61.03) sur le pied support
quand les tirants (61.02) ne dépassent de les écrous (61.04).
Serrer les 4 écrous uniformément avec des opérations al-
ternées en position diamétralement opposée. Couple de
serrage suivant chap. 10.1. Monter la lanterne (32.00) avec
l’accouplement (64.22) et positionner l’arbre pompe comme in-
diqué dans le chap. 10.2. Monter le moteur comme indiqué
dans le chap. 4. et orienter la boite à bornes suivant le pied
support (61.30) dans la position voulue.
Disposer la pompe en position horizontale et fixer le seconde
pied support (61.30) à la base (61.00) avec les vis (61.32), les
rondelles (61.34) et les écrous (61.36), contrôler la planeité
avec le premier pied posé.
12. Pièces de rechange
Dans le cas de demande de pièces de rechange, préciser la
dénomination, le numéro de position dans le dessin en coupe
(chap. 13.) et les données de la plaque signalétique (type, date
et numéro de série).
En cas d’inspection ou réparation, avant son expédition
ou sa mise en disponibilité, la pompe doit être soi-
gneusement vidangée et nettoyée intérieurement et
extérieurement.
Modifications réservées.
64.00
36.00
Parte
14.20
14.02
36.52
34.02
L1
rotante
fissa
Parte
36.00
4.93.226/1

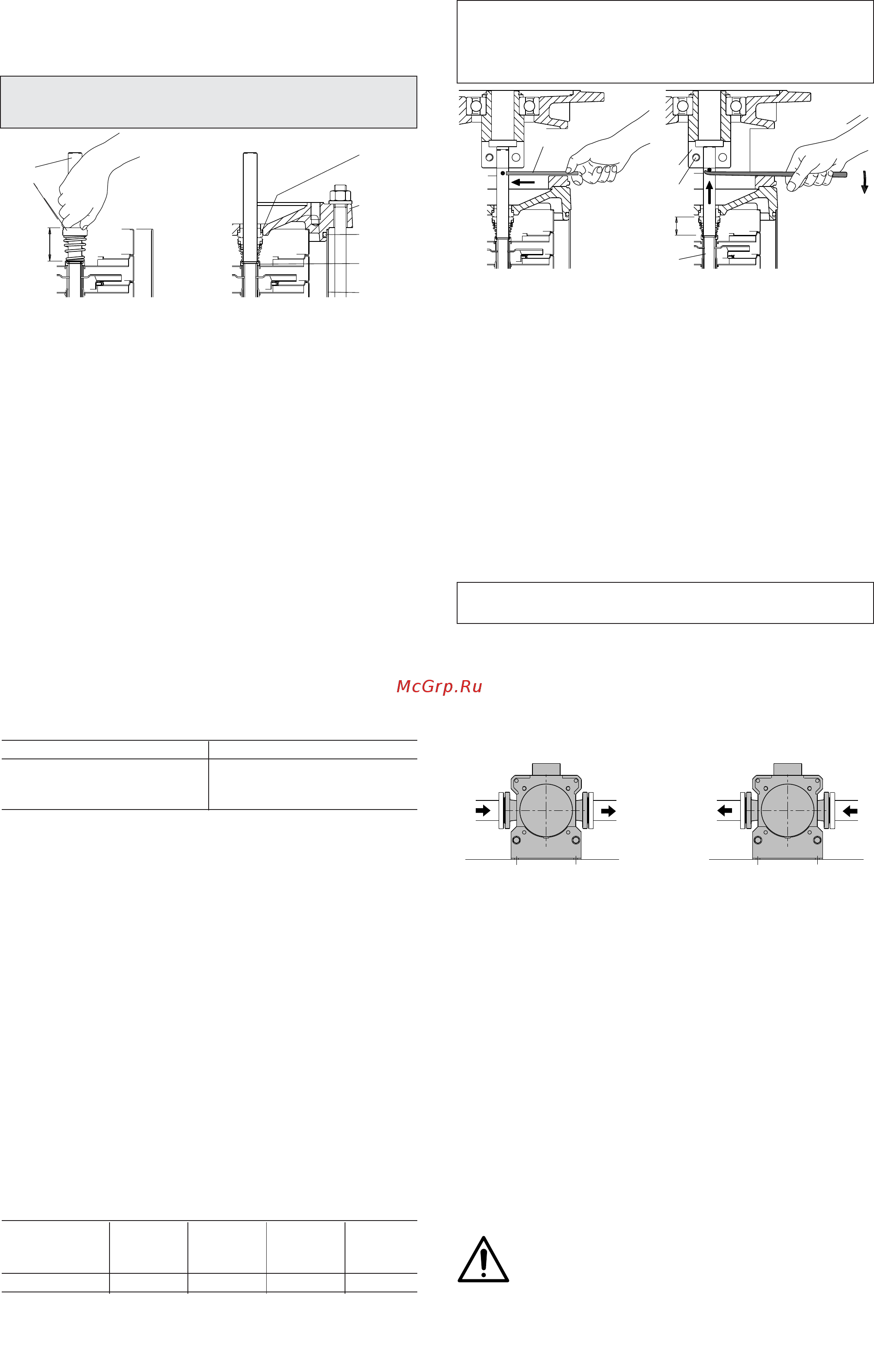

Fig. 5 Montage de l’étanchéité mécanique
(*)
64.22
64.25
L2
64.00
4.93.226/2
Fig. 6a
Rotor posé, arbre non bloqué
dans l’accouplement.
(*) Cheville pour soulèvement de l’arbre.
Fig. 6b
Rotor soulevé, position de blocage
de l’arbre dans l’accouplement.
Variante 1: aspiration à gauche Variante 2: aspiration à droite
et refoulement à droite et refoulement à gauche
Fig. 7 Orientation des brides sur pompe horizontale
4.93.213/3 4.93.213/4
20
Partie
tournante
Partie
fixe
