9.1 Byte av den mekaniska axeltätningen
Demontera axeltätningen (36.00), (den roterande delen) från
axeln (64.00), se till att axlen ej blir repad.
Demontera även den stationära delen från den övre skölden
(34.02).
Tillse att den nya mekaniska axeltätningens fjäder har rätt
lindning i förhållande till pumpaxelns rotationsriktning: andra
ord klockvis rotation sett från stationärdelen.
Kontrollera att den nya axeltätningen ej är skadad samt fri från
smuts eller skarpa kanter.
O-ringarna i EPDM får inte komma i kontakt med
oljebaserade produkter.
För montage skall eventuellt smörjmedel vara anpassat till
ovanstående material.
Tryck den roterande delen mot låsringen (36.52) på pumpaxeln
(64.00) utan att komprimera fjädern. Kontrollera korrekt längd
före och efter byte (se L1 i figur 5).
Om detta göres korrekt kommer fjäderspänningen automatiskt
när stationärdelen monteras (se L2 i figur 6b).
Vid monteringen av den mekaniska axeltätningen skall
försiktighet iakttagas så att den ej skadas, eller kommer snett.
9.2. Byte av kullager
Om byte av kullager (66.00) behövs skall typ 2Z, C3 samt
avsedd storlek stämplad på det gamla lagret användas.
Kullagret skall ha smörjmedel avsett för drifttemperaturen.
Kullagerstorlek beror på de olika elmotorerna.
Motorstorlek Typ
100-112 6208, 2Z, C3
132 6310, 2Z, C3
160-180 6313, 2Z, C3
9.3. Första stegets lager samt mellanlager
MXV 50-16, 65-32 och 80-48 pumparna har ett glidlager (64.10)
på axeln (64.00) samt ett kullager i mellandelen (25.03) bakom
det första pumphjulet (referande från sugsidan).
Från storlekarna MXV 50-1611, MXV 65-3208 samt
MXV 80-4806 kan det också förekomma ett lager till (se
avsnitt 13.1.).
För att byta dessa måste mellandelarna demonteras, glöm ej
att numrera dessa så att de ej kommer i fel ordning vid
återmonteringen (se längder samt positioner i sprängskissen
avsnitt 13.2.) så att dessa återmonteras riktigt.
10. Återmontering
För återmontering hänvisas till demontering i omvänd ordning
(se avsnitt 9.).
Kontrollera o-ringarna (14.20) och byt dessa om dom är
skadade.
Se till att o-ringarna (14.20) är rätt isatta i sätena på den
pumphus (14.00) samt den övre kåpan (34.02).
10.1. Åtdragningsmoment
Hjulmutter Muttrar
Skruv
(61.07)
Skruv Skruv
(70.18)
(28.04) (61.04) övre (64.25)
med muttrar
Pinnbult mellandel kopplingen
(70.19)
35 Nm 50 Nm 60 Nm 50 Nm 40 Nm
Vid åtdragning av muttrarna (28.04) skall försiktighet iakttagas
så att mothållet på andra sidan ej skadar pumpaxeln.
VARNING: muttrarna (61.04) på bultarna (61.02), bultarna
(61.07) på mellandelen och skruvarna (70.18) samt
muttrarna (70.19) måste dragas växelvis tvärs över.
10.2. Position av pumpaxel
Positionen av axeln skall justeras när pumpen befinner sig i
vertikalläge avlastad rotor (figur 6a) genom isättning av en
stålpinne kan axeln (64.00) Iyftas upp tills denna tar emot i
kopplingen (64.22).
Genom att samtidigt draga åt skruvarna (64.25) låses axeln i
rätt läge i kopplingen (se figur 6b).
Avlägsna stålpinnen.
Montera elmotorn enligt avsnitt 4.
11. Horisontal installation
11.1 Montering av stödfot
För montering av stödfoten skall alla fyra muttrarna (61.04) på
pinnbultarna (61.02) demonteras (se sprängskiss i avsnitt 13.).
VARNING: lösgör ej endast de två muttrarna på den sida
som stödfoten skall monteras.
För att demontera de fyra muttrarna (61.04), mellandelen
(32.00) måste detta utföras när pumpen befinner sig i
vertikalläge, utför demontering enligt 1-6 i avsnitt 9.
Demontera brickor (63.03) och montera stödfoten (61.30) på
ena sidan av mellandelen (34.02) med hänsyn till pumphuset
(14.00) samt riktningen av vätskeflödet anpassat för systemet
med sugsida åt vänster, trycksida åt höger eller vice versa (figur 7)
Sätt inte tillbaka de två brickorna (61.03) vid stödfoten på
pinnbultarna (61.02) drag ej åt muttrarna (61.04).
De fyra muttrarna måste växelvis dragas tvärs över.
Åtdragningsmoment enligt avsnitt 10.1.
Montera mellandelen (32.00) med kopplingen (64.22) samt
positionera pumpaxeln enligt avsnitt 10.2.
Montera elmotorn enligt avsnitt 4., vrid kopplingsboxen till
bästa position med hänsyn till stödfoten (61.30).
Efter montering av pumpen i horisontal position fixeras den
andra stödfoten (61.30) mot grundplattan (61.00) med bultarna
(61.30), brickorna (61.34) samt muttrarna (61.36), kontrollera
om eventuella nivåskillnader finnes i installationen med utgång
från den första stödfoten.
12. Reservdelar
Vid beställning av reservdelar uppgiv positionsnummer samt
beskrivning i sprängskissen (avsnitt 13.), uppge även alla data
på namnplåten som finns på pumpen ( typ, data, serienummer).
Pumpar som skall sändas för reparation skall vara väl
rengjorda samt ursköljda innan avsänding sker.
Reservation för ändringar
64.00
36.00
Parte
14.20
14.02
36.52
34.02
L1
rotante
fissa
Parte
36.00
4.93.226/1

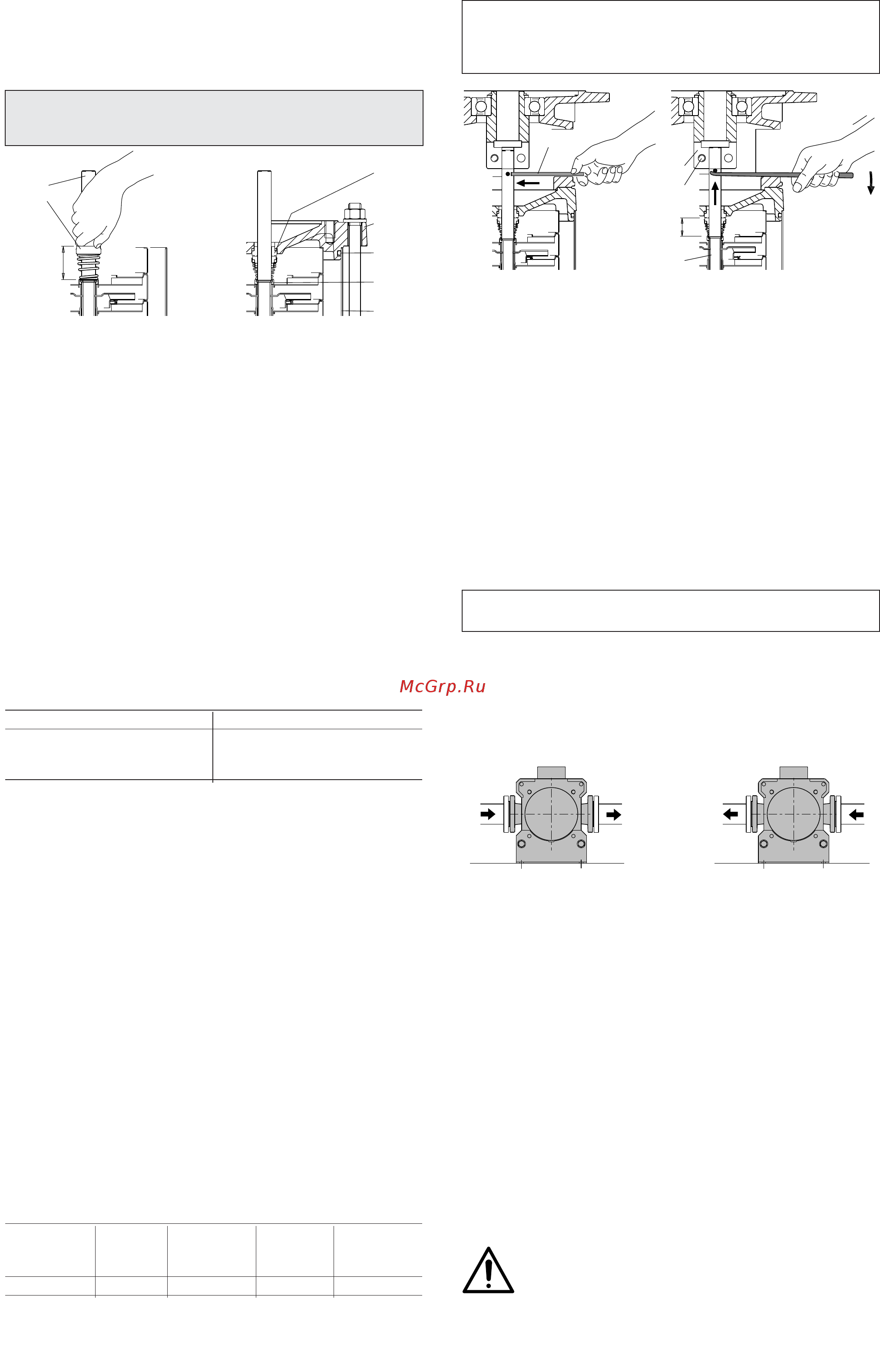

Fig. 5 Montering av axeltätning
(*)
64.22
64.25
L2
64.00
4.93.226/2
Fig. 6a
Rotor helt avlastad;
använd en (*) ståipinne enligt bild.
Fig. 6b
Rotor rest, position för låsning
av axeln i kopplingen
Utförande 1: sugsida åt vänster, Ufförande 2: sugsida åt höger
trycksida åt höger trycksida åt vänster
Fig. 7 Visning av anslutnings möjligheter av en horisontalt monterad pump.
4.93.213/3 4.93.213/4
30
Roterande
del
Fast del
