12
EUTERM: Руководство по эксплуатации Версия 0714
Резьбовое соединение
Воздухоспусник
Дренаж
Трубы без пресс-фиттинга
теплоносителя, а с другой стороны коллектора подходят трубы. В
коллекторах предусмотрены также отверстия для спуска воды и выхода
воздуха/пара. Коллектор соединяется с трубами сваркой и проходит
тестирование на заводе.

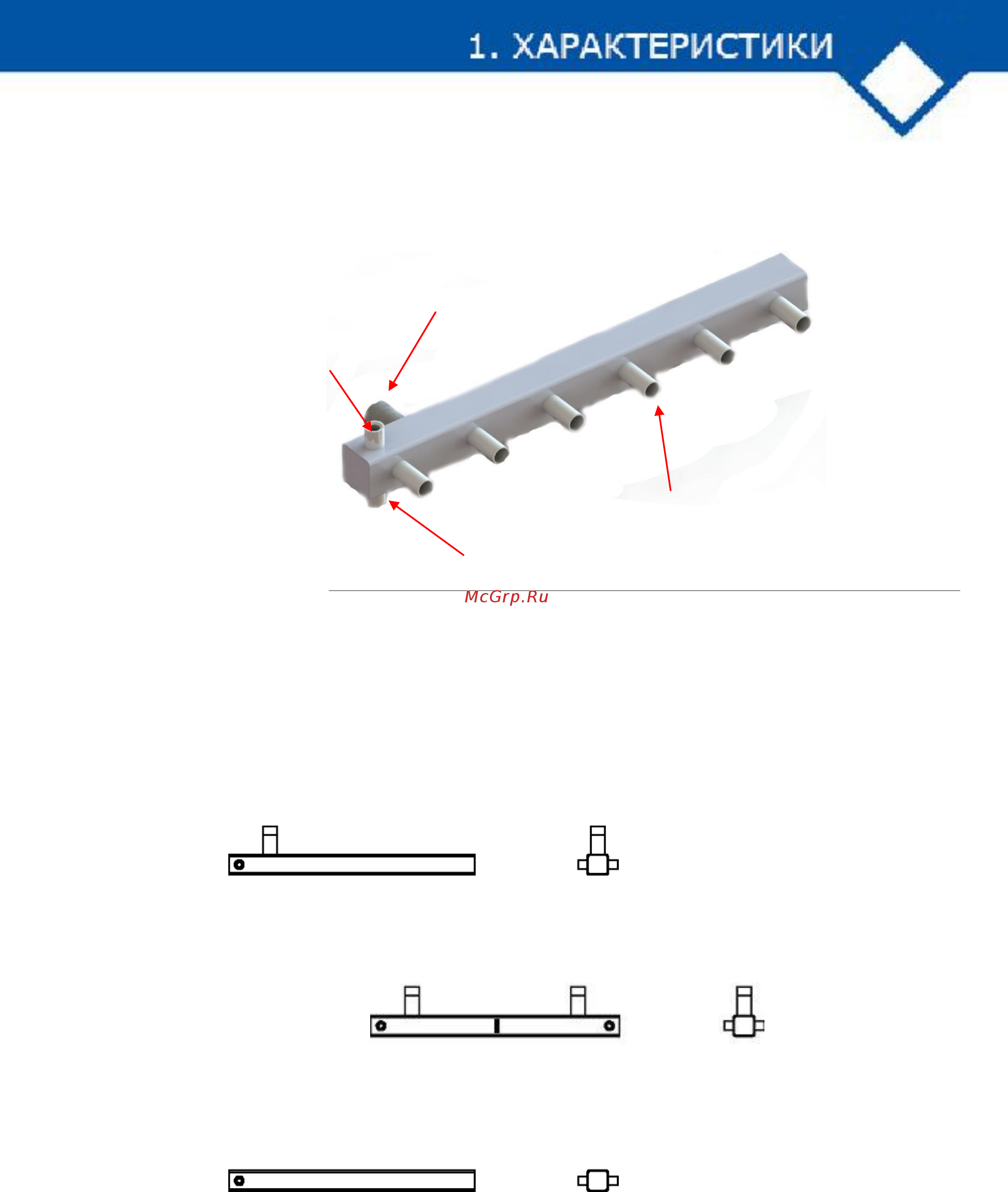

Рисунок 1.9
Компоненты коллектора
В зависимости от системы подачи теплоносителя к панелям, различают три типа
коллекторов:
Рисунок 1.10
Типы коллекторов
Стандартный коллектор, с единственным соединением - используется в
панелях, в которых подача и выход горячей воды/пара расположены с
разных сторон.
Коллектор с перегородкой, имеет два соединения и внутреннюю
перегородку и используется в панелях с входом-выходом с одной стороны.
Закрытый коллектор, не имеет соединений, используется в панелях,
имеющих с другой стороны коллектор с перегородкой.
Поддерживающий стальной профиль для монт
аж
а термопанелей.
