71
EUTERM: Руководство по эксплуатации Версия 0714
3.10. Установка покрытий для спортивных залов
(не входит в стандартную комплектацию)на
стандартные панели
После укладки изоляциии и установки бокового поддерживающего профиля,
вставьте покрытие для спортзалов.
Внимание: при использовании покрытий для спортзалов,
удерживающие скобы не нужны.
Эти меры защиты применяются к излучающим панелям, чтобы избежать
скопления пыли или застревание шаров разного рода. Покрытия особенно
необходимы для установки в спортивных залах или запыленных
помещениях. Есть два типа покрытий: один для панелей 300, 600 и 900 мм в
ширину, а другой для панели 1200 мм.

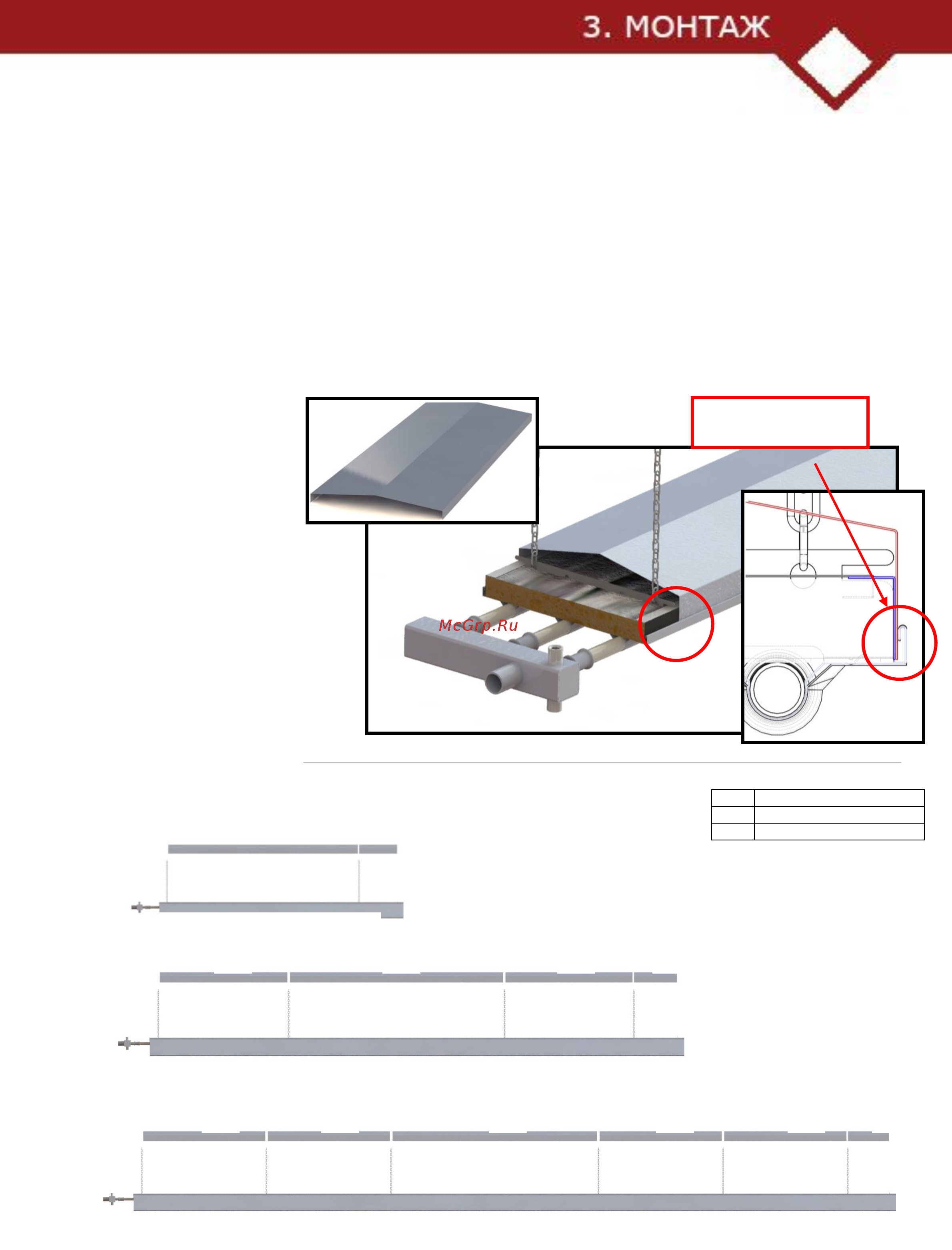

Рисунок 3.27
Покрытие панелей
шириной 300,600 и 900 мм
Рисунок 3.28
Позиции покрытия
A
L = 1640 мм
B
L = 980 мм
C
L = 300 мм
Места крепления
покрытия
Длина панели = 2000 мм
Длина панели = 4000 мм
Длина панели = 6000 мм
A
C
B
A
B
C
B
B
A
B
B
C
