55
EUTERM: Руководство по эксплуатации Версия 0714
3.1.2. Расстояние между профилями
На Рисунке 3.3 показано расположение поддерживающих профилей для
линий панелей различной длины. Профиль имеет отверстия диаметром 10
мм, к которым крепятся цепи с помощью анкеров или болтов. Цепи в области
коллектора обязательно должны соединяться. Интервалы между точками
крепления не должны превышать 2 метра. В случае если панели соединены
между собой – интервал может достигать 2,35 м.

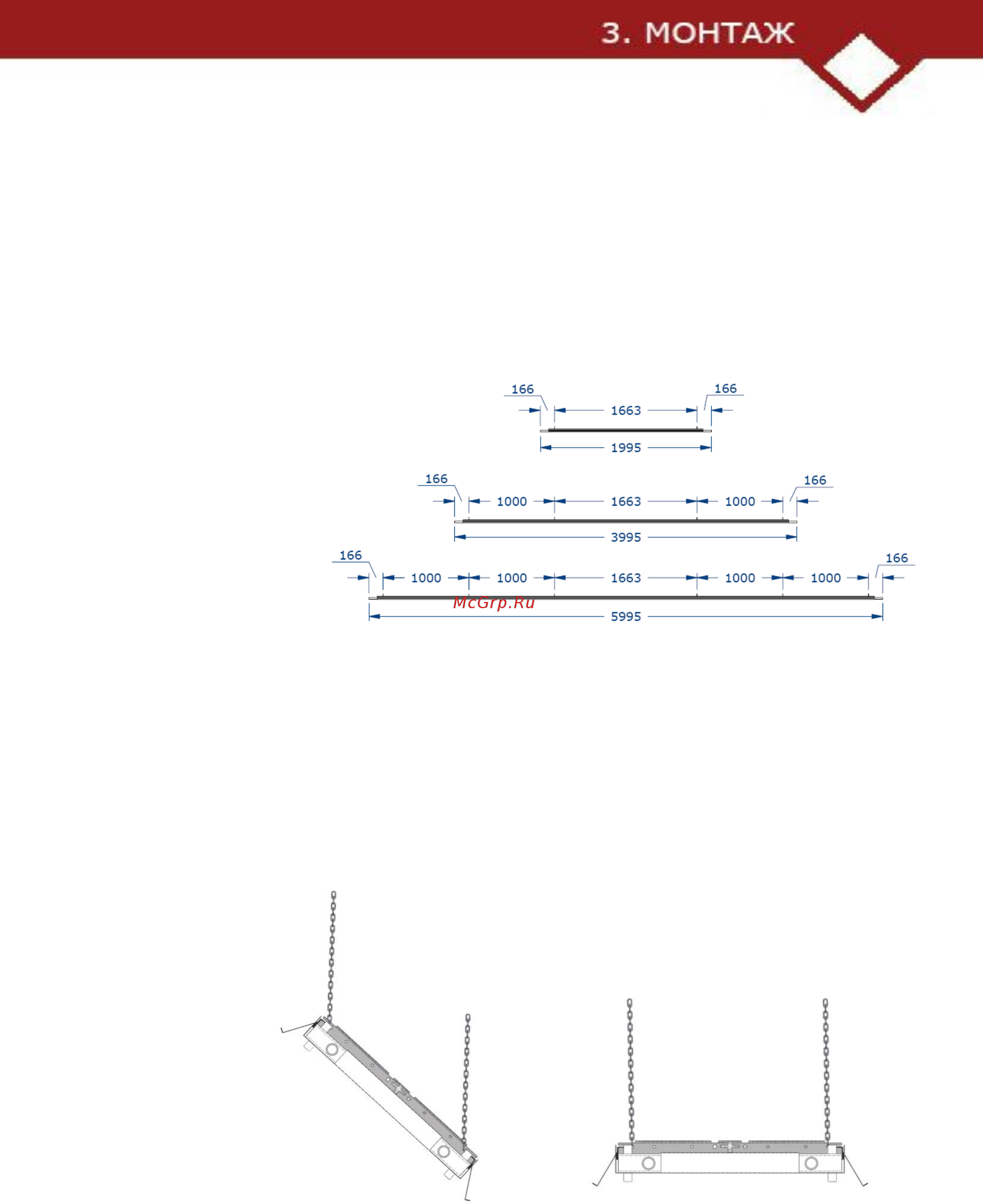

Рисунок 3.3
Расстояния между
поддерживающими
профилями при
различной длине
панелей [мм]
3.1
.3. К
оличество цепей
Рекомендуется крепить панели с использованием двух цепей, как указано на
Рисунке 3.5. Возможно крепление к структуре здания с помощью одной
цепи, как указано на Рисунке 3.6. В этом случае угол, который цепи
образуют с панелью (угол указан на Рисунке 3.6) должен быть более 60°.
Рисунок 3.4
Монтаж термопанели с
использованием двух цепей
Официальный дилер ООО "Янгаз"
8(8452)250-880 info@yangaz.ru
http://карлиуклима.рф
