74
EUTERM: Руководство по эксплуатации Версия 0714

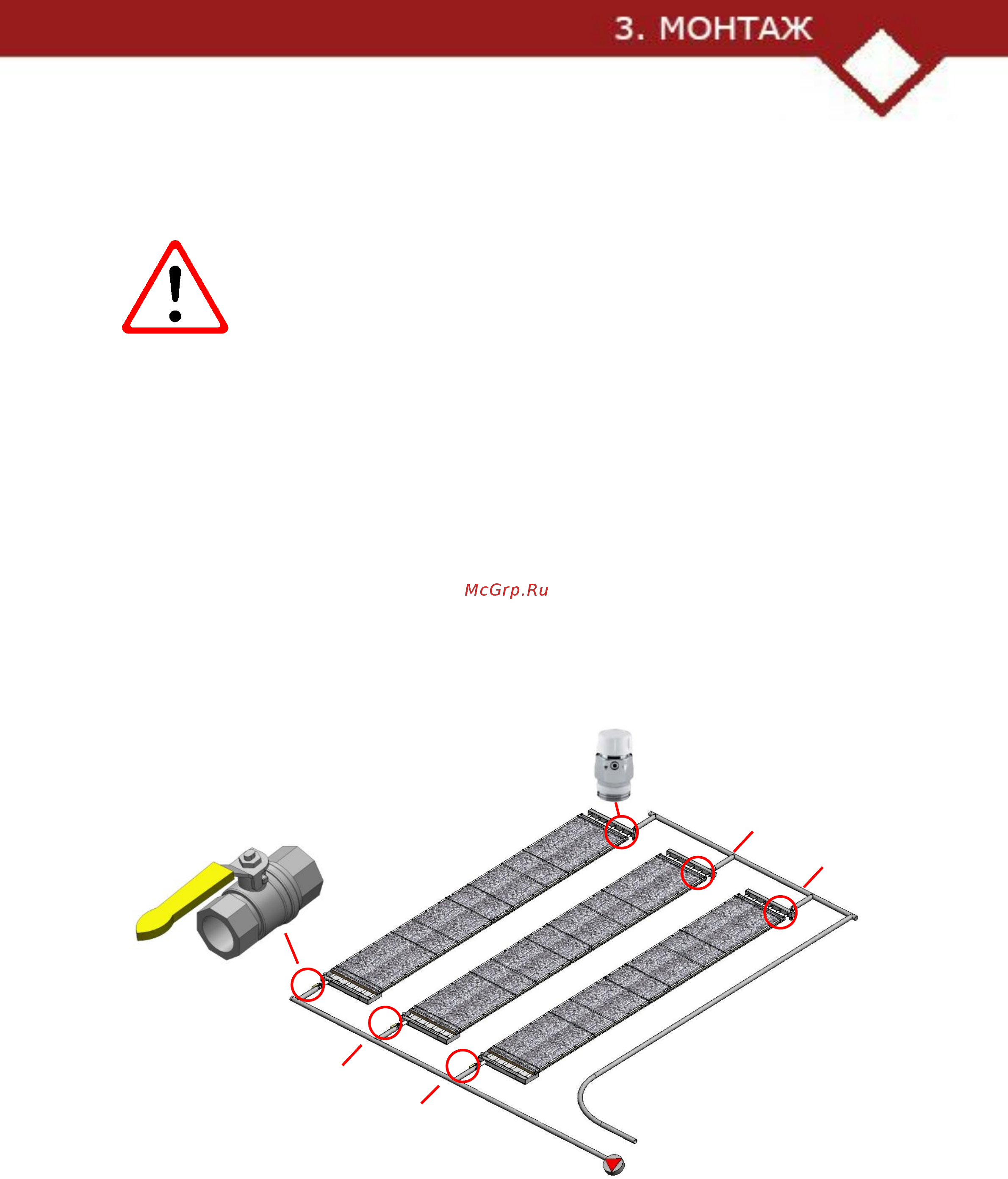

3.12. Наполнение панелей водой и слив
По завершению монтажа отводы коллекторов блокируются заглушками,
после чего возможна подача теплоносителя в систему.
Максимальное рабочее давление 6 бар.
ВНИМАНИЕ!
Для правильной работы системы необходимо исключить попадание
воздуха в термопанели.
3.12.1 Инструкции по наполнению водой и сливу
1. Откройте кран подачи воды в инфракрасные термопанели. Клапан
должен находиться на значительном расстоянии от гидравлического
насоса.
2. Откройте клапан воздухоотвода выбранной термопанели.
3. Включите гидравлический насос для наполнения термопанели
водой.
4. Дождитесь полного выхода воздуха через клапан
воздухоотвода.
5. Термопанель считается полностью освобожденной от воздуха,
когда через клапан воздухоотвода начнет выходить вода.
6. По завершению прокачки первой панели закройте клапан
воздухоотвода.
7. По завершению прокачки первой панели закройте кран подачи воды.
Гидравлический
насос для наполнения
термопанели водой
2. Откройте
клапан
воздухоотвода
1. Откройте
кран подачи
воды
Кран закрыт
Кран закрыт
Клапан закрыт
Клапан закрыт
