46
EUTERM: Руководство по эксплуатации Версия 0714

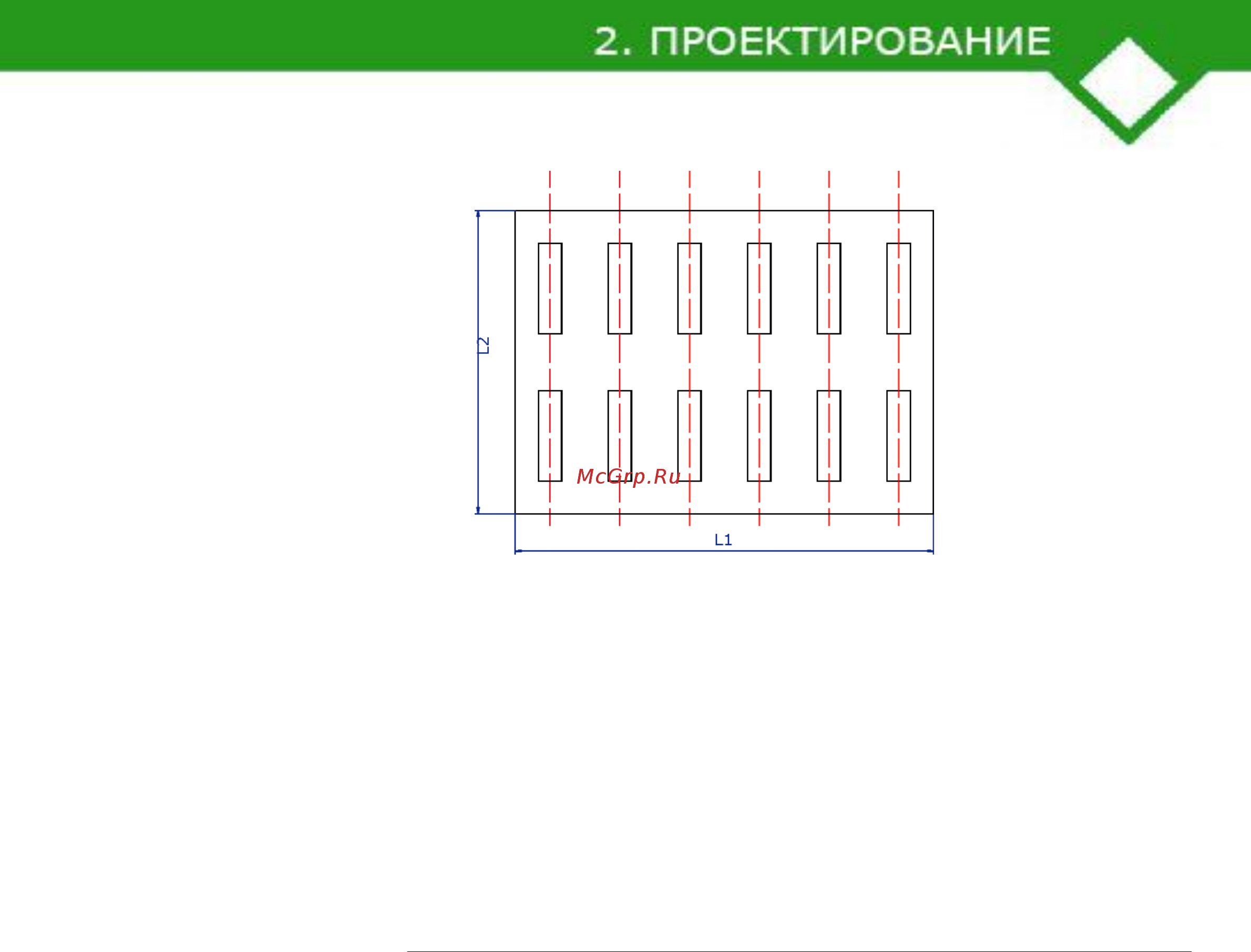

Рисунок 2.4
Здание с выделенными
поперечными осями
термопанелей
В данном расчете могут возникнуть две ситу
ации:
если интервал I
P
меньше величины максимального интервала I
MAX
, то
интервал выбран верно и можно продолжать расчеты;
если интервал I
P
больше величины максимального интервала I
MAX
-
необходимо возвратиться к пункту 2.5 расчетов и поменять модель
термопанели, выбранную ранее. Необходимо подобрать модель с более
низким тепловым излучением (с меньшим количеством труб или меньшей
шириной). Подбор следует продолжать до тех пор, пока интервал I
P
не
будет меньше максимальной величины I
MAX
. Далее можно продолжить
расчеты.
2.7. Вычисление перепадов температуры и
средней температуры
Если для выбранной модели, перепад температуры ∆T
tabella
полученный из
Таблиц 1.3 - 1.6, отличается от рассчитанной величины ∆T
P
, определите
фактический перепад температуры ∆T и фактическую среднюю температуру
теплоносителя T
M
по следующим формулам:
∆T = T
I
– T
U
= 2 (T
I
- ∆T
tabella
– T
O
) [°C]
где:
T
U
= фактическая температура теплоносителя на выходе [°C]
Можно также вычислить фактическую среднюю температуру теплоносителя.
T
M
= ∆T
tabella
+ T
O
[°C]
