9
EUTERM: Руководство по эксплуатации Версия 0714
Боковой профиль
Изоляция из
стекловаты
Коллектор
Излучающая панель
Пресс-
фитинговые
соединения
Скоба
Панель в
области
соединений
Покрытие
коллектора
1.2. Сост
авные элементы EUTERM
Ниж
е указаны сост
авные элементы инфр
акр
асной термопанели EUTERM.

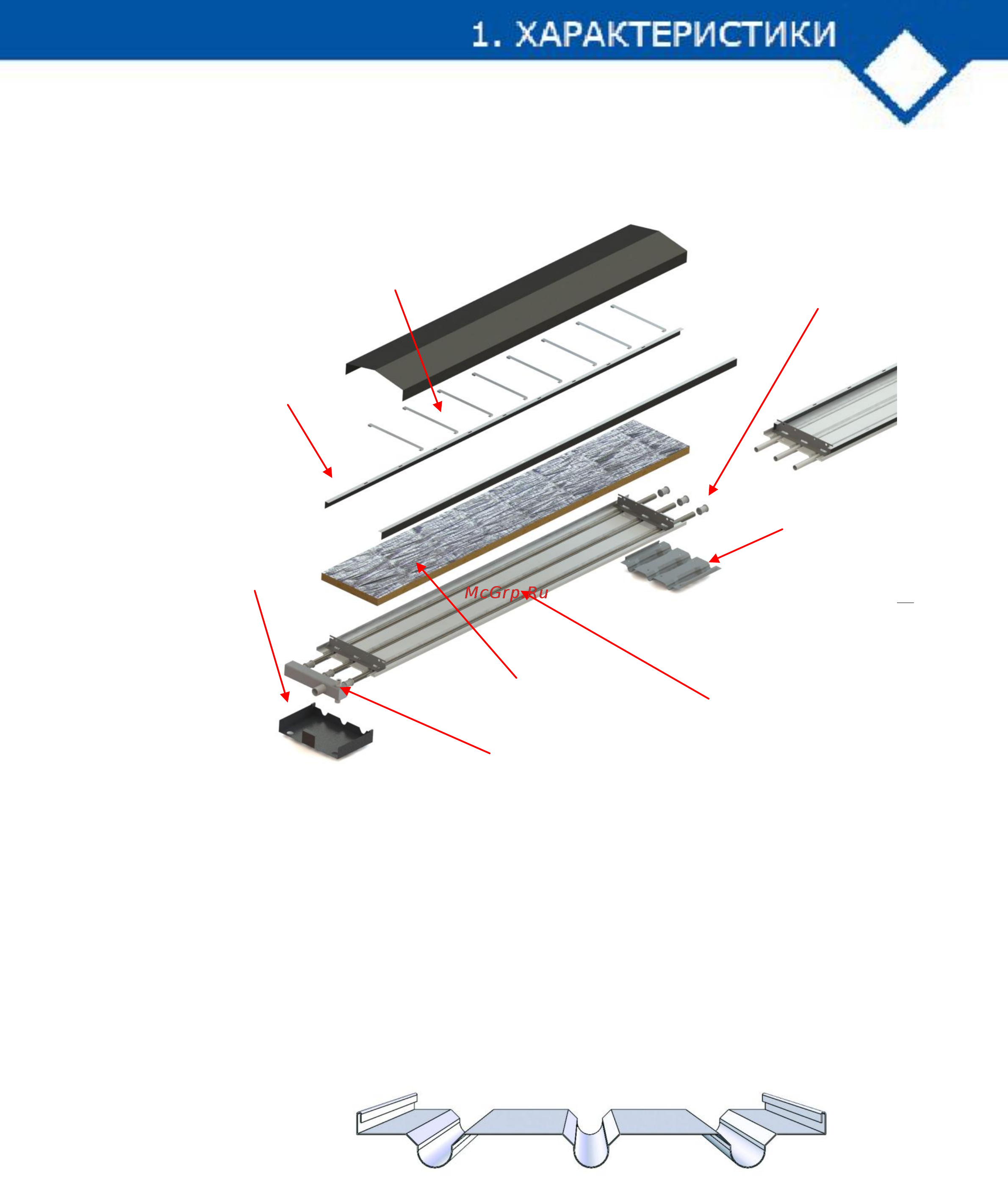

Рисунок
1
.2
Инфракрасная термопанель
EUTERM в разобранном виде
Инфракрасные панели длинной 2, 4 или 6 метров и шириной 300, 600, 900
или 1200 мм, изготовлены из стали. Специфическая полукруглая форма
панелей с интервалом 100 мм создана специально для размещения труб
Ø21,3 мм. Это позволяет использовать большую площадь поверхности трубы,
которая соприкасаясь с панелью, передает ей тепло. Данная форма также
препятствует естественным конвективным процессам, направляющим теплый
воздух наверх. Форма излучающей поверхности панелей, вмещающих трубы,
показана на Рисунке 1.4. Данная форма позволяет направлять
инфракрасные лучи под углом 45°, а не горизонтально, что максимально
увеличивает излучение в рабочую зону помещения.
Рисунок 1.3
Излучающая панель
Официальный дилер ООО "Янгаз"
8(8452)250-880 info@yangaz.ru
http://карлиуклима.рф
