2.3. Выбор системы движения теплоносителя

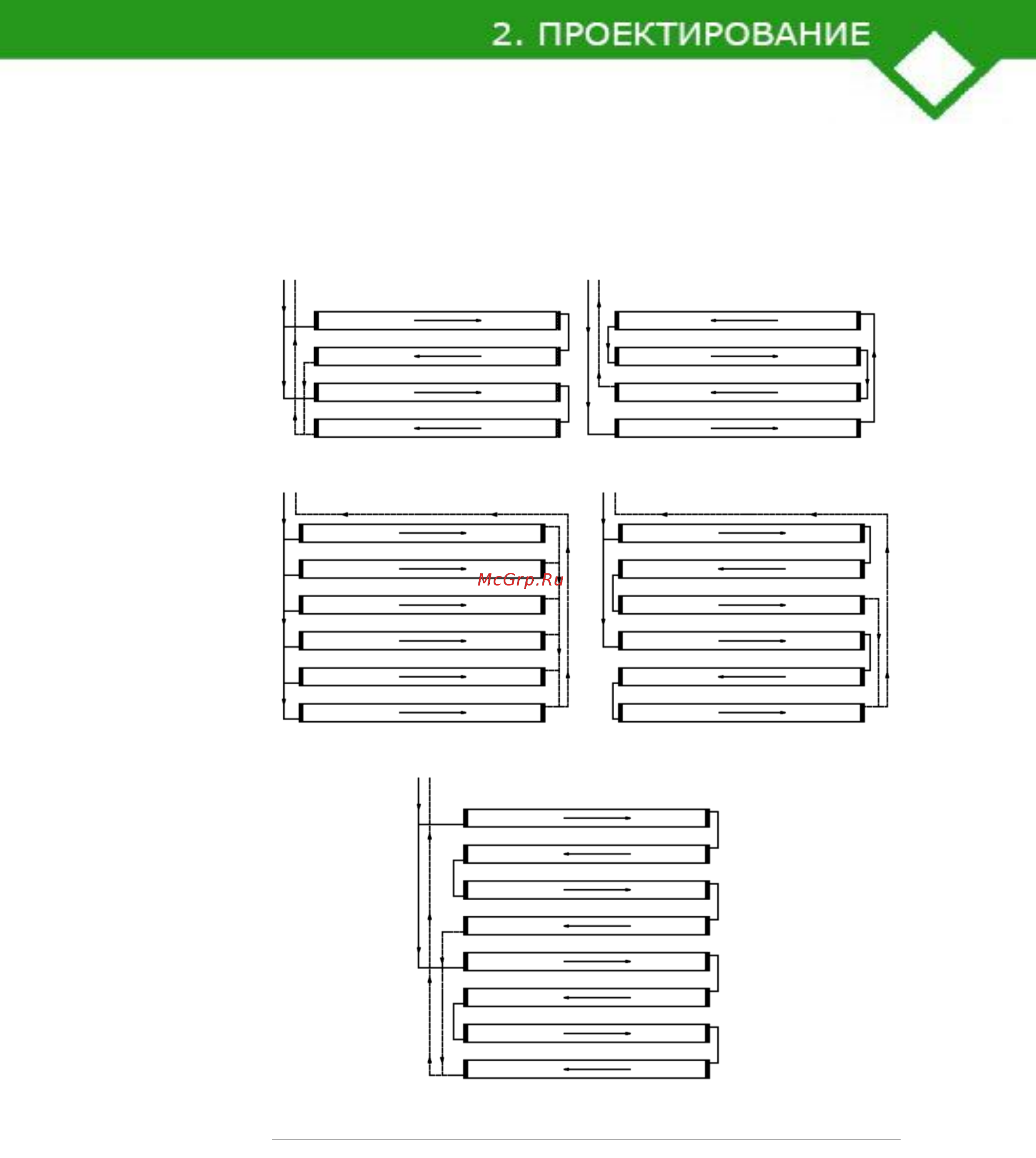

Рисунок 2.1
Примеры систем движения
теплоносителя компенсаторного
типа
Вход и выход с одной стороны – по 2 панели
Вход и выход с одной стороны – по 4 панели
Вход и выход с противоположенных сторон панели
Вход и выход с противоположенных сторон –
по 3 панели
Вход и выход с одной стороны – по 4 панели
