42
EUTERM: Руководство по эксплуатации Версия 0714

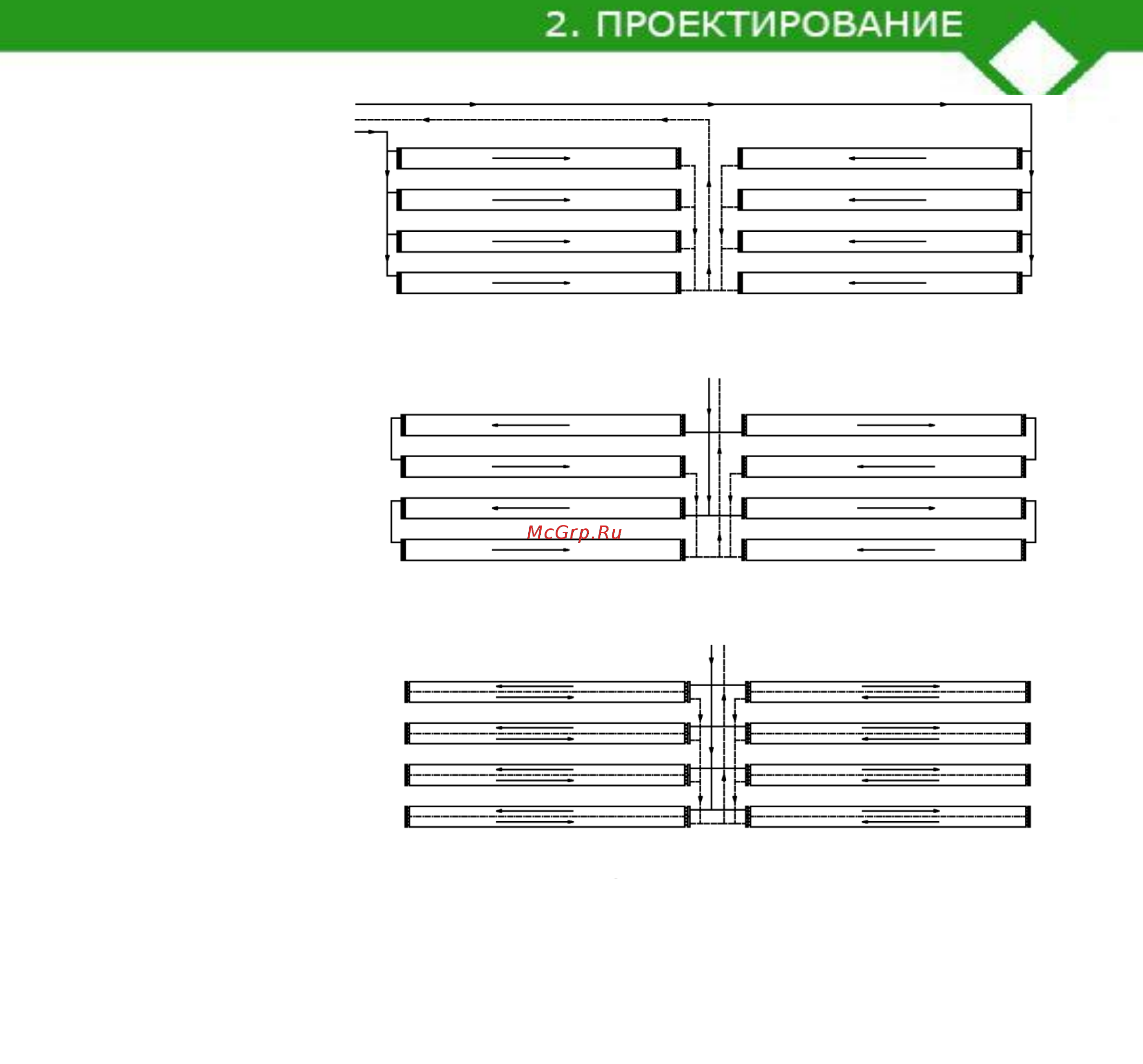

Рисунок 2.2
Примеры систем движения
теплоносителя
компенсаторного типа
При выборе типа системы движения теплоносителя и размещения
оборудования в помещении, необходимо учитывать следующие особенности:
гидравлическая система должна быть максимально сбалансирована для
избежания установки клапанов и/или стабилизаторов и балансировки системы
с их помощью;
при размещении панелей в помещении необходимо учитывать расположение
сети подвода теплоносителя (иногда система подвода стоит дороже самих
термопанелей);
рекомендуется использовать коллекторы с перегородкой только в случаях
необходимости (для поддержания равномерной температуры).
Вход и выход с одной стороны – по 2 панели
Вход и выход с противоположенных сторон панели
Вход и выход с одной стороны панели
Официальный дилер ООО "Янгаз"
8(8452)250-880 info@yangaz.ru
http://карлиуклима.рф
