18
EUTERM: Руководство по эксплуатации Версия 0714

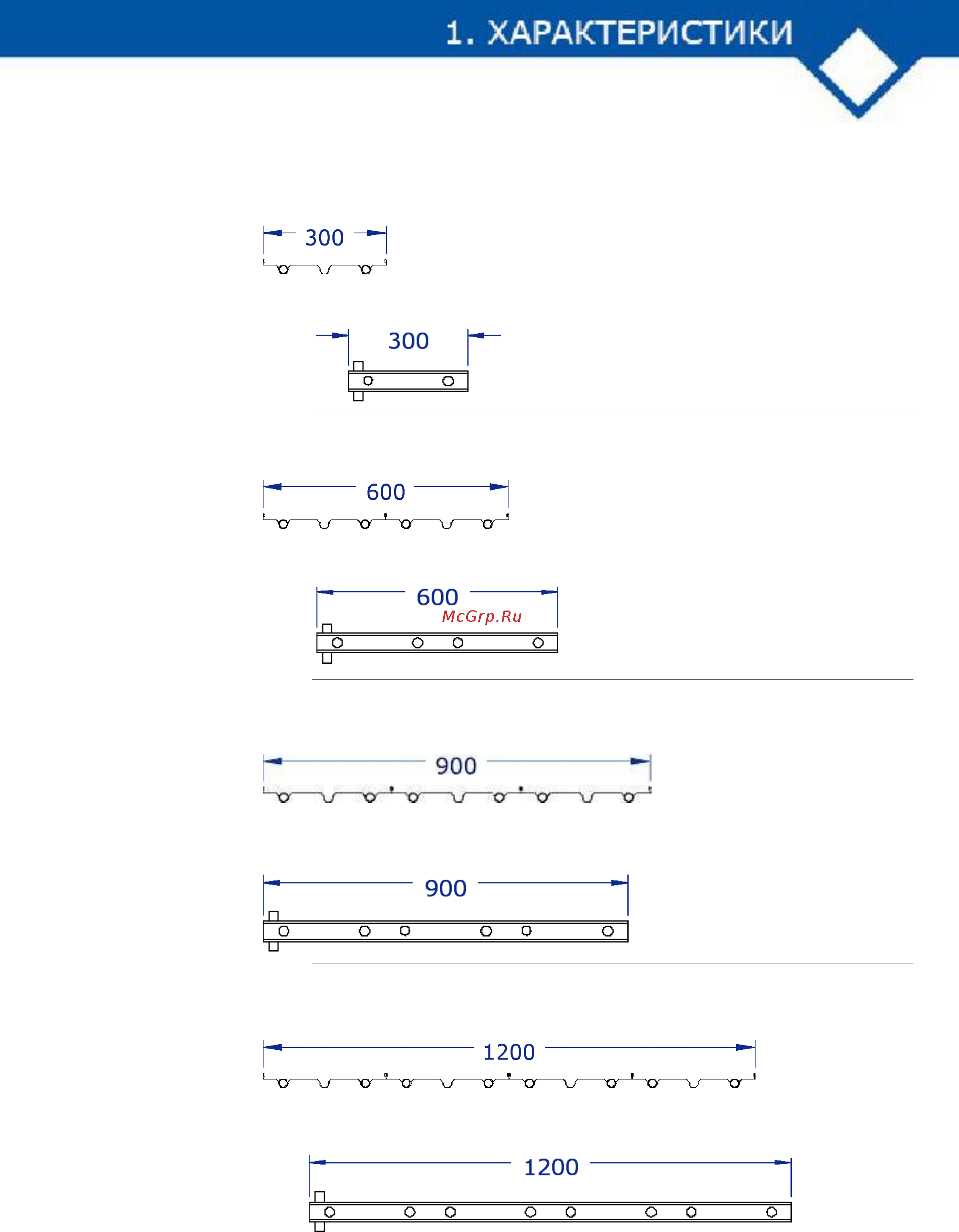

Рисунок 1.17
Модели EUTERM AVL
и совместимые
коллекторы
EUTERM AVL 300/2/2000, AVL 300/2/4000, AVL 300/2/6000
CT. L 300/2, C ПЕР. L 300/2, ЗАК. L 300/2
EUTERM AVL 600/4/2000, AVL 600/4/4000, AVL 600/4/6000
CT. L 600/4, C ПЕР. L 600/4, ЗАК. L 600/4
EUTERM AVL 900/6/2000, AVL 900/6/4000, AVL 900/6/6000
CT. L 900/6, C ПЕР. L 900/6, ЗАК. L 900/6
EUTERM AVL 1200/8/2000, AVL 1200/8/4000, AVL 1200/8/6000
CT. L 1200/8, C ПЕР. L 1200/8,
ЗАК.
L 1200/8
