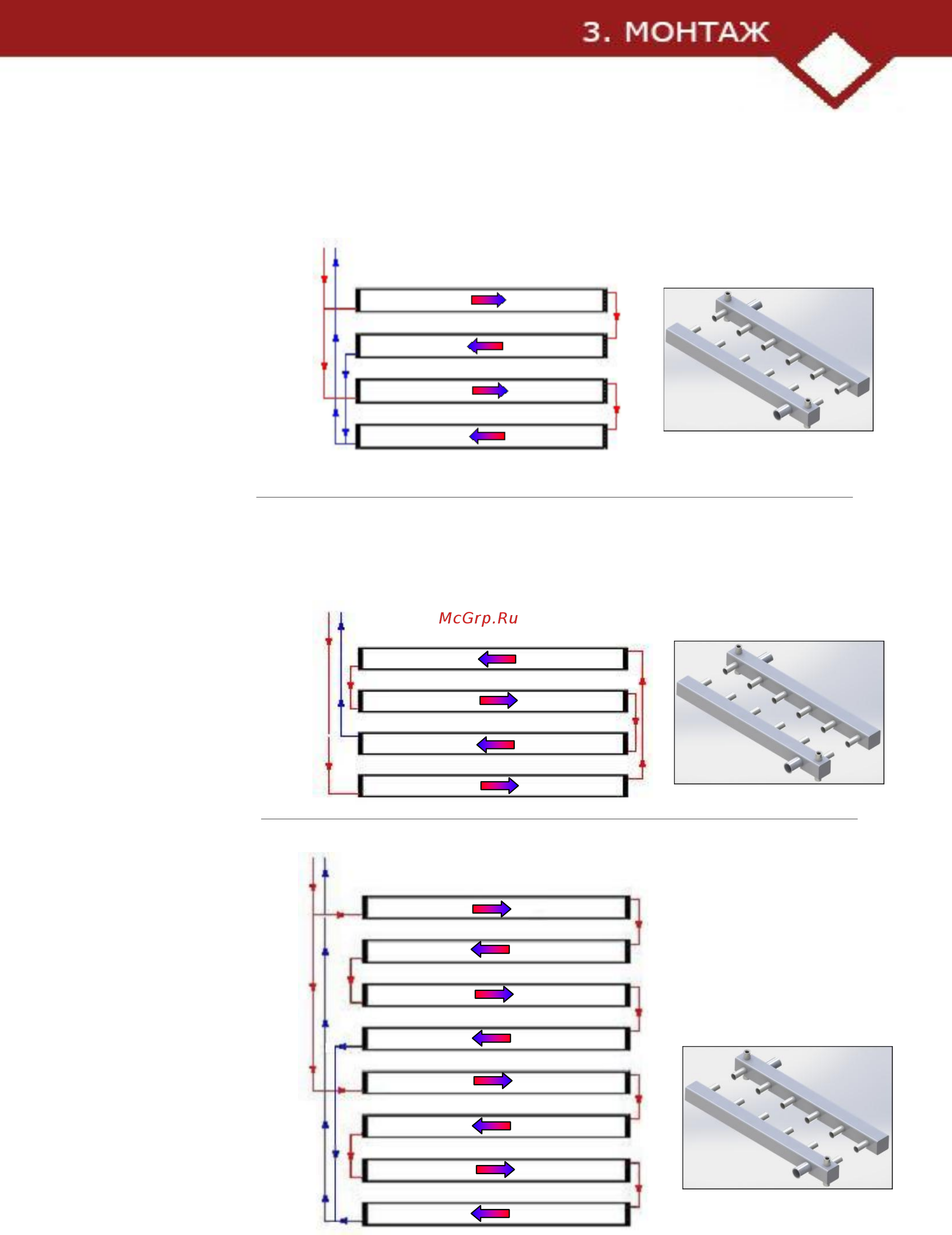

3.2. Расположение линий и типы коллекторов
Рисунок 3.6
Примеры
продольных
линий со
стандартными
коллекторами
Подача и выход горячей воды/пара
с одной стороны
2 панели, стандартный коллектор
Подача и выход горячей
воды/пара с одной стороны
4 панели, стандартный коллектор
Подача и выход горячей
воды/пара с одной стороны
4 панели, стандартный коллектор
