73
EUTERM: Руководство по эксплуатации Версия 0714

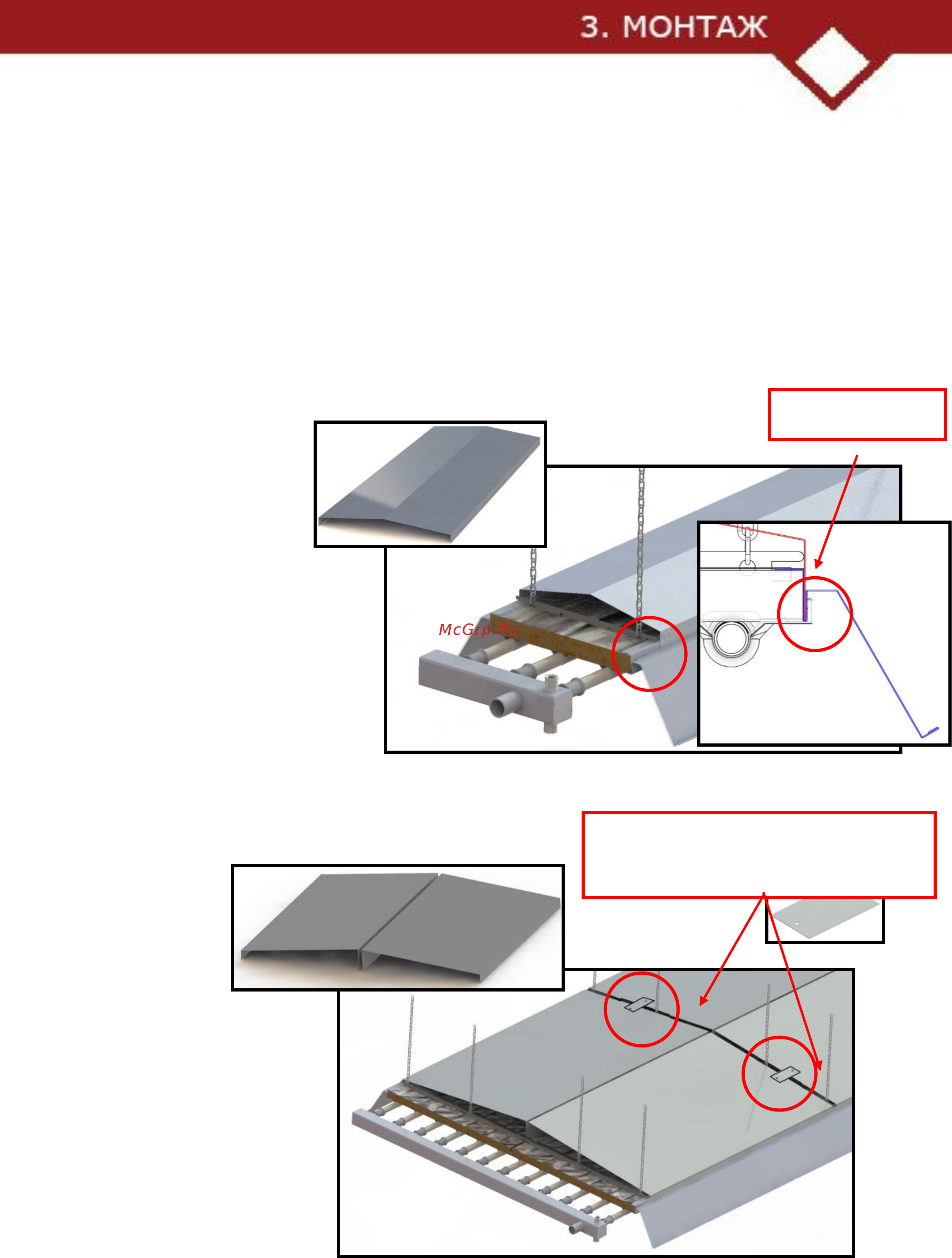

3.11 Установка покрытий для спортивных залов
(не входит в стандартную комплектацию)на
панели с антиковективным профилем.
После укладки изоляциии и установки бокового поддерживающего профиля,
вставьте покрытие для спортзалов.
Внимание: при использовании покрытий для спортзалов,
удерживающие скобы не нужны.
Эти меры защиты применяются к излучающим панелям, чтобы избежать
скопления пыли или застревание шаров разного рода. Покрытия особенно
необходимы для установки в спортивных залах или запыленных
помещениях. Есть два типа покрытий: один для панелей 300, 600 и 900 мм в
ширину, а другой для панели 1200 мм.
Рисунок 3.31
Покрытие панелей
шириной 300,600 и 900 мм
с антиконвективным
профилем
Рисунок 3.32
Покрытие панелей
шириной 1200 мм с
антиконвективным
профилем
Место установки
покрытия.
Соедините покрытия между собой с
помощью специальных пластин и
закрепите их с Ø 3,9 мм саморезами или Ø
4 мм заклепками.
Официальный дилер ООО "Янгаз"
8(8452)250-880 info@yangaz.ru
http://карлиуклима.рф
