10
EUTERM: Руководство по эксплуатации Версия 0714

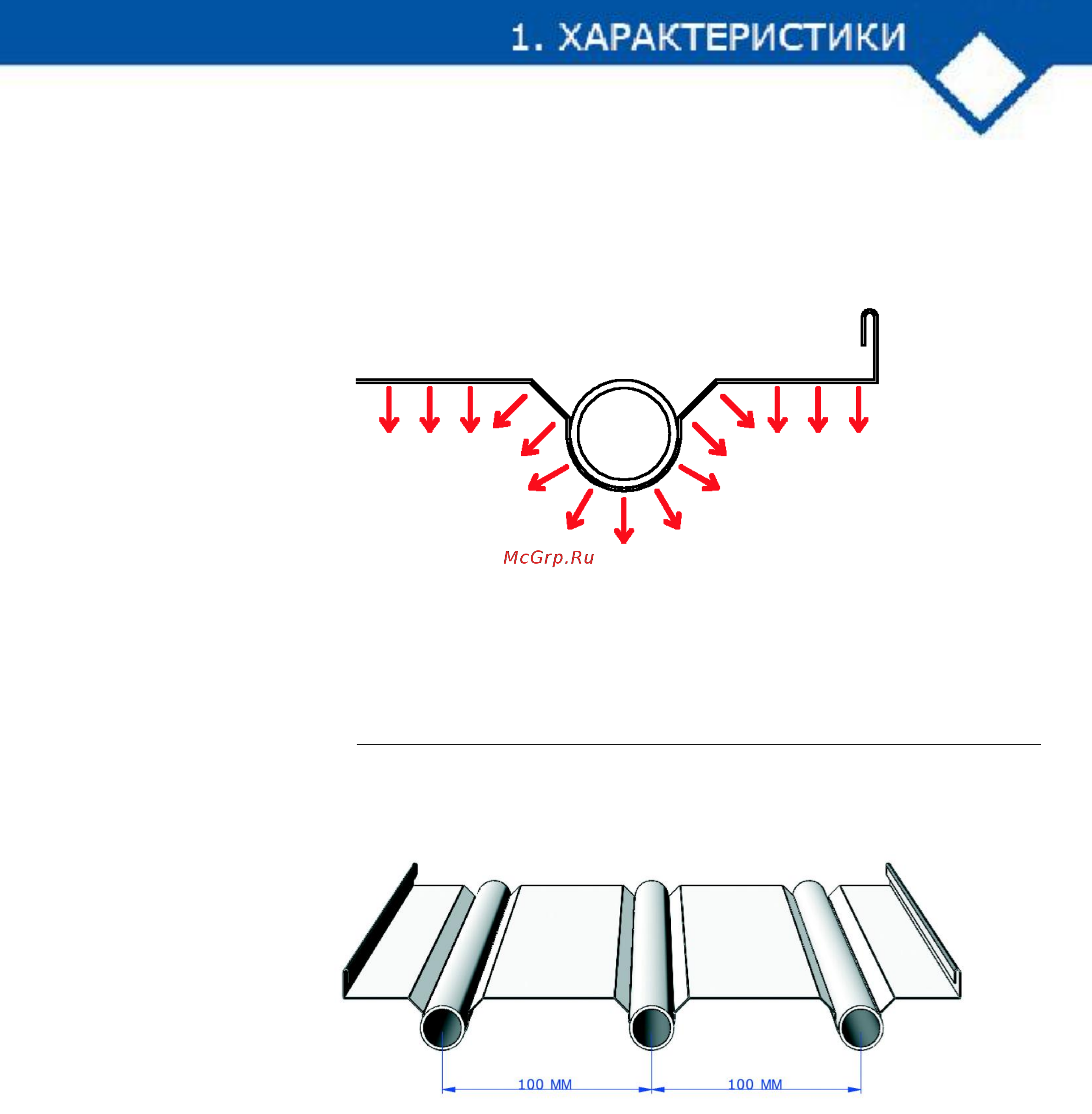

Рисунок 1.4
Форма поверхности
излучающей панели
Стандартные трубы из стали Ø21,3 мм проходят необходымые тесты на
давление и герметичность в области сварки. Края труб гладкие, специально
для соединений пресс-фитингами. Панели со стандартными трубами
используют для рабочего давления до 6 бар при максимальной температуре
теплоносителя 120°C. Информация о трубах для других видов теплоносителя
или для других температур или давления доступна в техотделе компании
CARLIEUKLIMA.
Рисунок 1.5
Излучающая панель
и трубы
Термопанель, после процесса обезжиривания, покрывается сверху и снизу
специальным полиэфирным эпоксидным порошком и обрабатывается в
промышленной печи при температуре 180°C. Стандартный цвет - белый (RAL
9010). Другие цвета возможны по заказу.
Слой изоляции из стекловаты стандартной толщиной 40 мм. Другие
варианты толщины возможны по заказу.
