8
EUCERK: Руководство по эксплуатации Версия 1005
ИЗЛУЧАЮЩИЕ ТРУБЫ
Излучающие трубы представляют собой гибкий элемент системы, так как позволяют
обогревать отдельные зоны помещения.
Благодаря простоте они могут быть установлены в любом месте по усмотрению
проектировщика или монтажника.
По сравнению с другими типами оборудования, время установки и стоимость
газолучистого оборудования EUCERK значительно меньше.
Модели поставляются в комплекте и готовы к монтажу. В комплект входят – рама с
поддерживающими стальными скобами, излучающие трубы, колена и металлические
алюминированные направляющие, изолированные по бокам и сверху стекловатой.
На Рисунках 1.6 и 1.7 представлены схематически излучающие трубы. В Таблицах
1.1 и 1.2 приведены стандартные модели (одинарные и двойные).

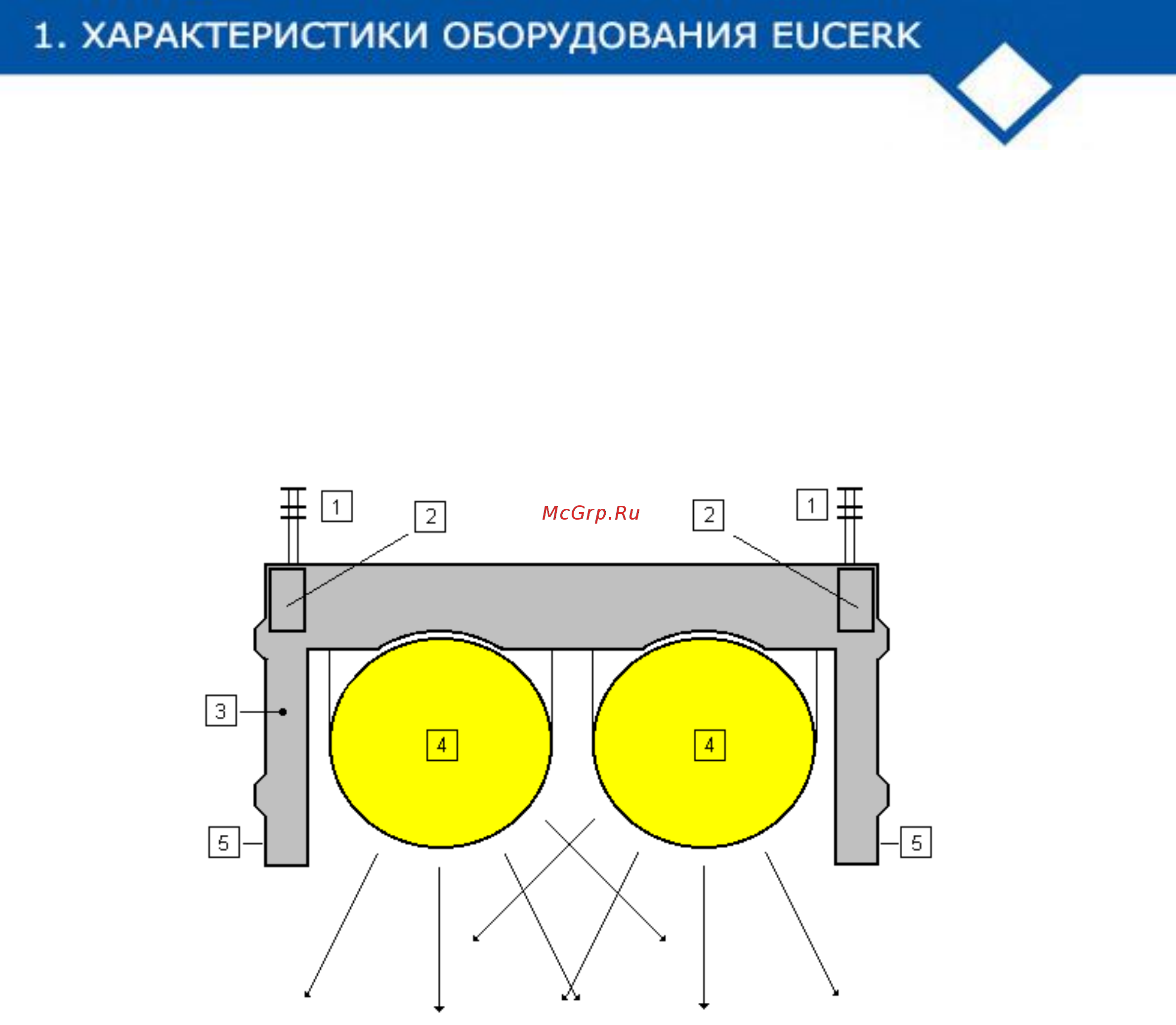

Рисунок 1.6 Излучающие трубы
Устройство:
1=Продольные регулируемые скобы
2=Рама из стали
3=Изоляция
4=Излучающие трубы
5=Боковой профиль из окрашенной стали
Официальный дилер ООО "Янгаз"
8(8452)250-880 info@yangaz.ru
http://карлиуклима.рф
