22
EUCERK: Руководство по эксплуатации Версия 1005
2.2. ЛОКАЛЬНОЕ ОТОПЛЕНИЕ
Термин "Локальное отопление" означает обогрев открытых площадей (с многократным
воздухообменом) или отдельных зон в неотапливаемом помещении. Негерметичность
структур здания и многократный воздухообмен создают ситуацию, при которой сложно
или неэффективно нагревать воздух, в то время как излучение, действуя
непосредственно на человека, способно обеспечить необходимый уровень комфорта, без
дополнительной мощности на нагревание всего объема воздуха.
В данном параграфе рассматривается работа не всей системы отопления на полную
мощность, а отдельного обогревателя (или группы обогревателей), которые позволяют
быстро обеспечить заданную рабочую температуру в определенной зоне.
2.2.1. ВЫЧИСЛЕНИЕ ТЕПЛОВОЙ ПОТРЕБНОСТИ
Так как обогревается только часть помещения и стены, которые использовались в
теплорасчете, сейчас представлены воздухом, окружающим зону обогрева и
находящемся в постоянном движении, в данном случае так же используется расчет
общих теплопотерь помещения. Термин “неисчисляемые потери” введен для более
полного определения данной ситуации.
Для получения более адекватного расчета, который сведет к минимуму количество
неудовлетворенных людей в обогреваемом помещении, должны быть предусмотрены
различные параметры для каждого конкретного случая. Для упрощения работы
проектировщика используется простой метод расчетов, полученный из опыта удачных
проектов.
Сначала рассматривается рабочая температура, необходимая для создания условий
комфортности с учетом уровня активности, осуществляемой в данной зоне. Тепловая
потребность составляет 235 Вт/м2 для средней необходимой мощности и получения
разницы температуры Т от 18C на 1,5 м от пола в условиях незначительного движения
воздуха. Трудно получить условия, в которых бы воздух был без движения, особенно в
помещениях коммерческого характера и там, где постоянно открыты двери для
транспорта, погрузки или разгрузки материалов.

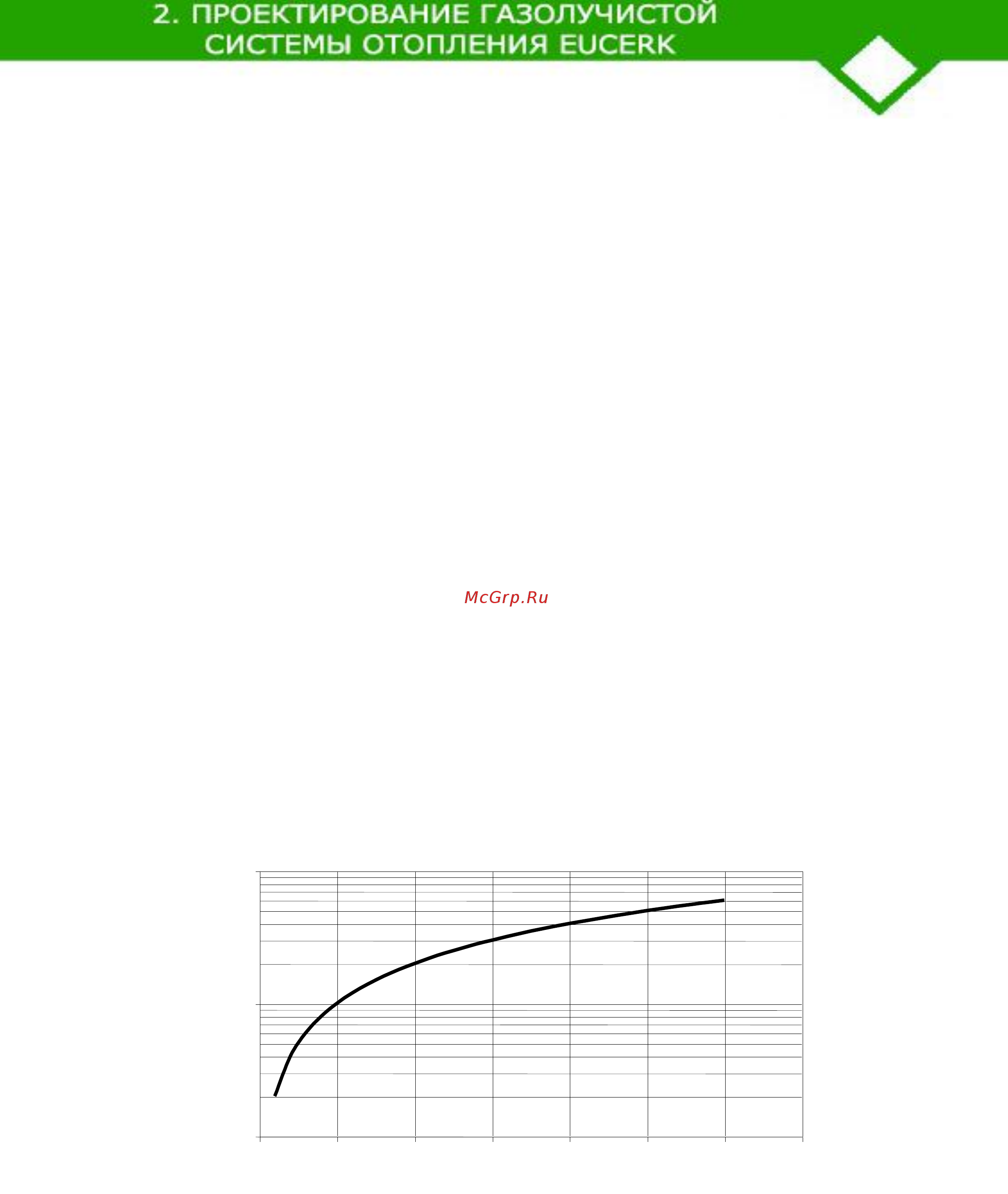

На Рисунке 4.6 показана необходимая мощность для желаемой разницы температур и
количества тепла, излучаемого разными системами при скорости движения воздуха
менее 0,2 м/с. Данный график может использоваться как для расчета мощности при
локальном отоплении, так и как для сравнения с мощностью в общем отоплении.
10
100
1000
0 5 10 15 20 25 30 35
T [°C]
[W /m^2]
Рисунок 4.6 Необходимая мощность [Вт/м2] с учетом разницы температур
Т по
отношению к температуре Тa воздуха
Из диаграммы на Рисунке 4.7, с учетом величины площади обогрева и разницы
температур, можно определить мощность каждого обогревателя EUCERK.
