120
EUCERK: Руководство по эксплуатации Версия 1005
6.14 ОТОБРАЖЕНИЕ ДАННЫХ, ВНЕСЁННЫХ В ПАМЯТЬ
Программа HC (Сервер) кроме контроля соединённых блоков, вносит в память архива
данные о состоянии оборудования, а также величины определенные программой.
Специальная программа EDV.exe позволяет отображать данные, занесённые в память.
Установите программу

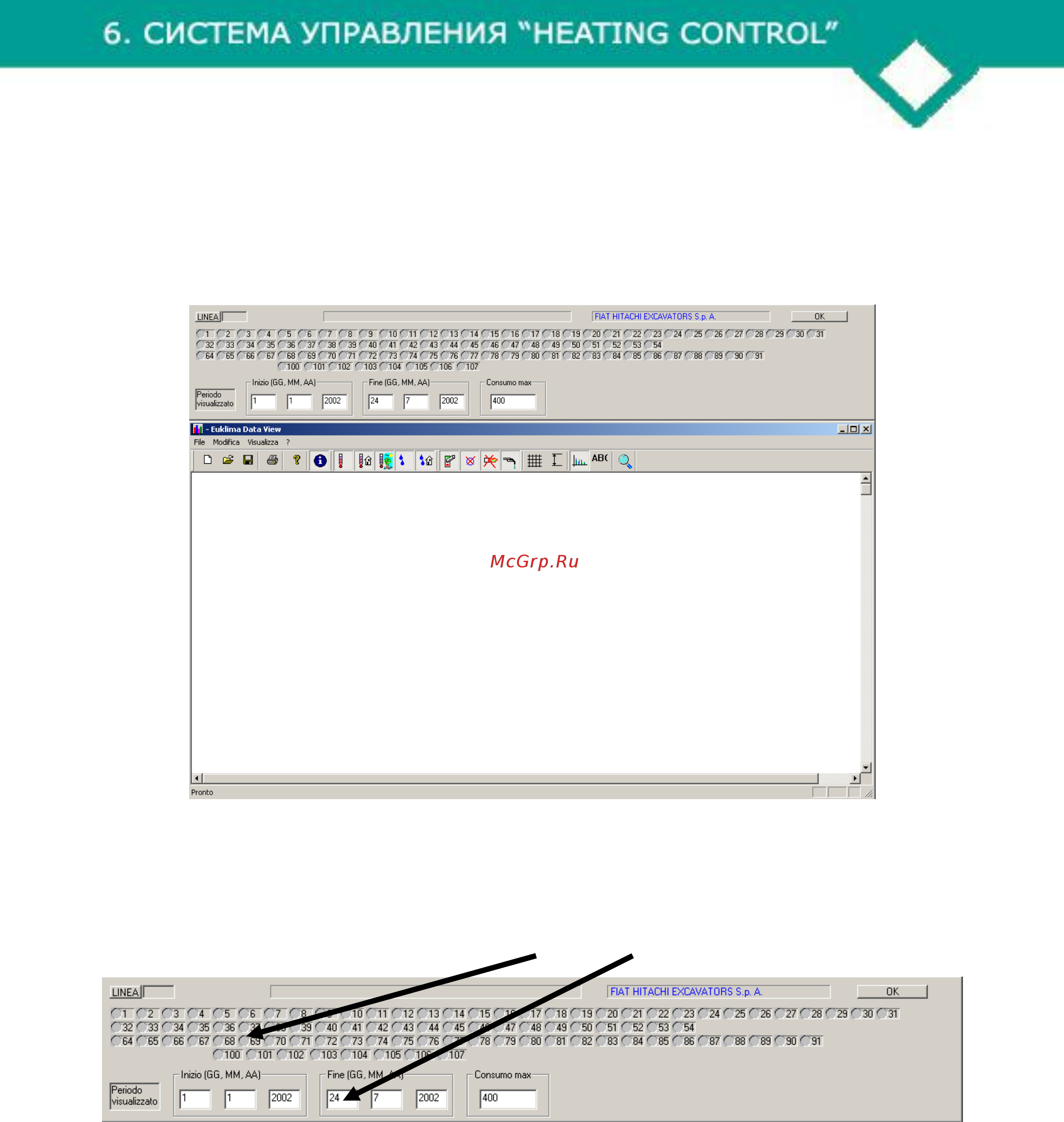

Рисунок 6.62 Программа для отображения данных “EDV.exe”
6.15 ОТОБРАЖЕНИЕ БЛОКА И ПЕРИОДА
Для отображения данных необходимо выбрать блок и период (начальный и конечный).
Рисунок 6.63 Главная секция программы отображения данных “EDV.exe”
Выбираем блок, направляя мышку на нужный номер и нажимая левую кнопку.
