122
EUCERK: Руководство по эксплуатации Версия 1005
6.18 ПРИМЕРЫ ОТОБРАЖЕНИЯ
Пример отображения потребления (по выбору)
Для того чтобы отобразить потребление, нужно иметь газовый счётчик с соединением с
карточкой микроконтроллера.
Потребление блока 103 с 1/10/2000 по 30/12/2000, макс. величина на графической шкале
50 м
3
/ч

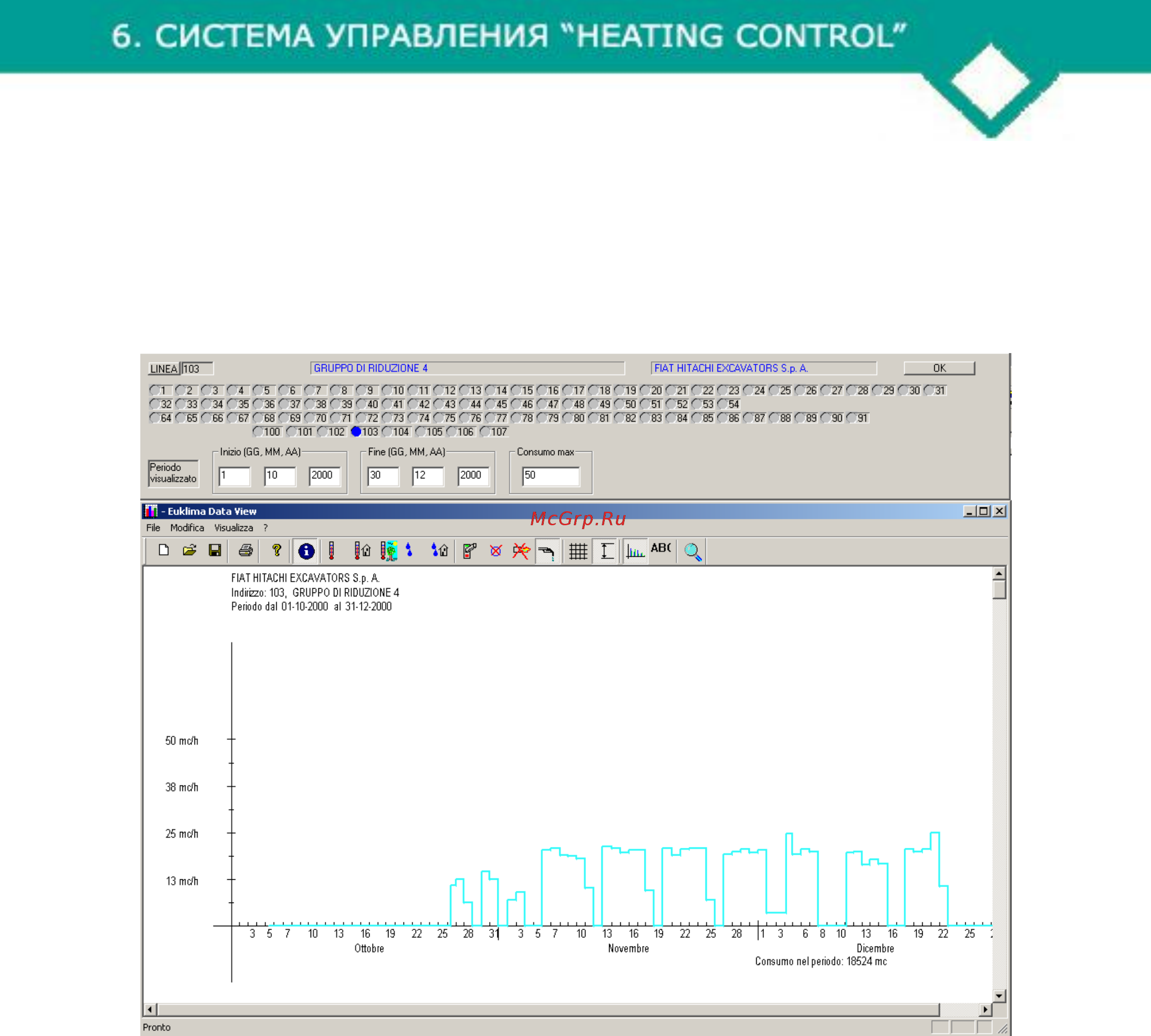

Рисунок 6.66 График использования газа
Официальный дилер ООО "Янгаз"
8(8452)250-880 info@yangaz.ru
http://карлиуклима.рф
