103
EUCERK: Руководство по эксплуатации Версия 1005
Чтобы гарантировать правильное функционирование, необходима адресация каждого
блока. Это может быть сделано через “DIP-SWITCH” прямо на карточку микроконтроллера,
которая находится внутри щита EUCERK или EUCERK JR.

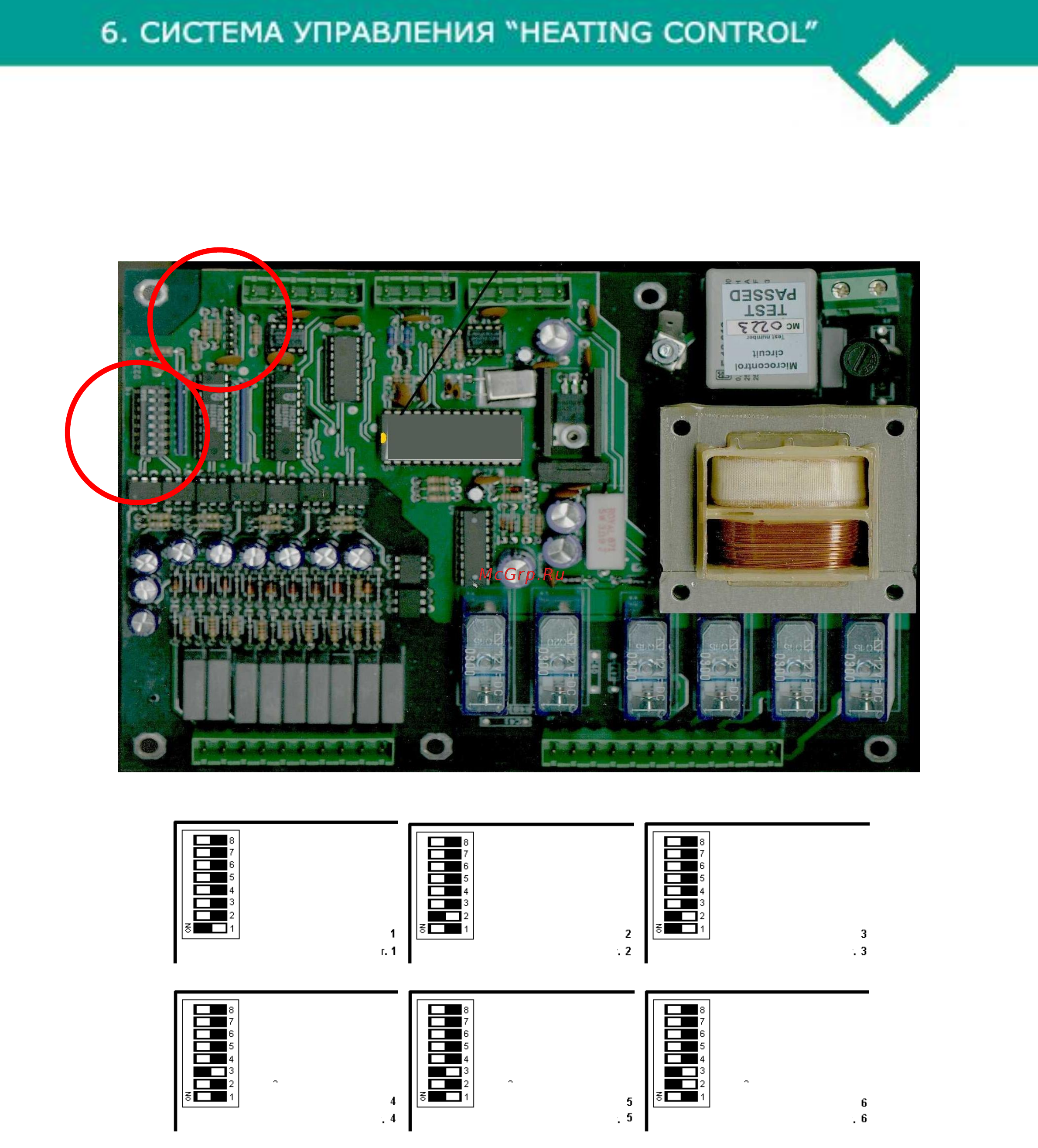

Рисунок 6.34 Карточка микроконтроллера с примерами адресации
Числовая
величина из
системы ПУТЬ
Числовая
величина из
системы ПУТЬ
Числовая
величина из
системы ПУТЬ
Числовая
величина из
системы ПУТЬ
Числовая
величина из
системы ПУТЬ
Числовая
величина из
системы ПУТЬ
Адрес 1
Блок для линии 1
Адрес 2
Блок для линии 2
Адрес 3
Блок для линии 3
Адрес 6
Блок для линии 6
Адрес 5
Блок для линии 5
Адрес 4
Блок для линии 4
