EUCERK: Руководство по эксплуатации Версия 1005
1.4. КОМПЛЕКТУЮЩИЕ ОБОРУДОВАНИЯ EUCERK
Оборудование EUCERK – это газолучистая система отопления, состоящая из
следующих компонентов.
ГАЗОГОРЕЛОЧНЫЙ БЛОК
Производство и циркуляция необходимого тепла происходит за счёт дутьевой горелки
и вентилятора. Отделом НИОКР компании разработано три варианта оборудования
EUCERK, включающего горелку, вентилятор, систему дымоудаления, электрический
пункт управления и систему безопасности. Мощность системы варьируется от 30 до
240 кВт. Все оборудование компании CARLIEUKLIMA полностью соответствует всем
нормам CE / UNI - CIG / DIN - DVGW / GIVEG. Технические характеристики
вентилятора гарантируют качественную работу оборудования (минимальная длина
излучающих труб - 36 метров и максимальная - 260 метров).
Высокая теплопроизводительность горелки (>91%) сокращает эксплуатационные
расходы по сравнению с традиционным конвективным оборудованием.

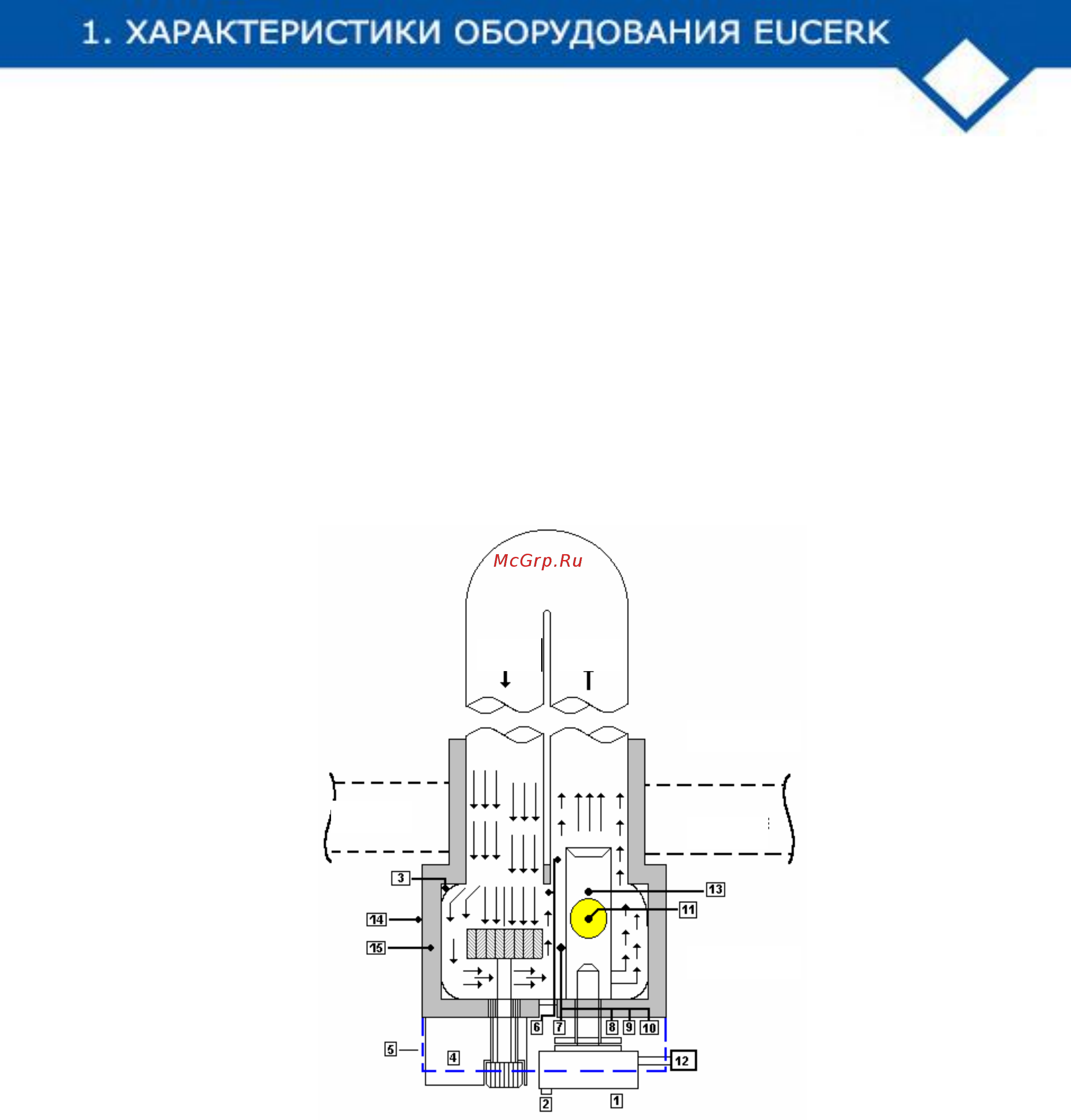

Рисунок 1.5 Газогорелочный блок EUCERK
Устройство:
1= Дутьевая горелка Weishaupt,
сертифицированная CE
2=Воздухозаборник (с горелкой внутри)
3= Камера циркуляции из нержавеющей стали
INOX AISI 316
4= Центробежный вентилятор с крыльчаткой с
обратными лопастями из нержавеющей стали
INOX (1,5 кВт)
5= Щит управления
6=Дифференциальное реле давление
7=Термостат анти-конденсатор
8=Рабочий термостат
9=Ручной термостат безопасности
10=После-вентиляционный термостат
11= Дымоход
12= Газовая рампа, сертифицированная CE
13= Запатентованная камера сгорания из
жаропрочной стали толщиной 30/10 AISI 310
14= Корпус блока из окрашенной стали
15= Корпус камеры циркуляции и
прохода в стене
вход
выход
стена
стена
внутри
снаружи
