30
EUCERK: Руководство по эксплуатации Версия 1005

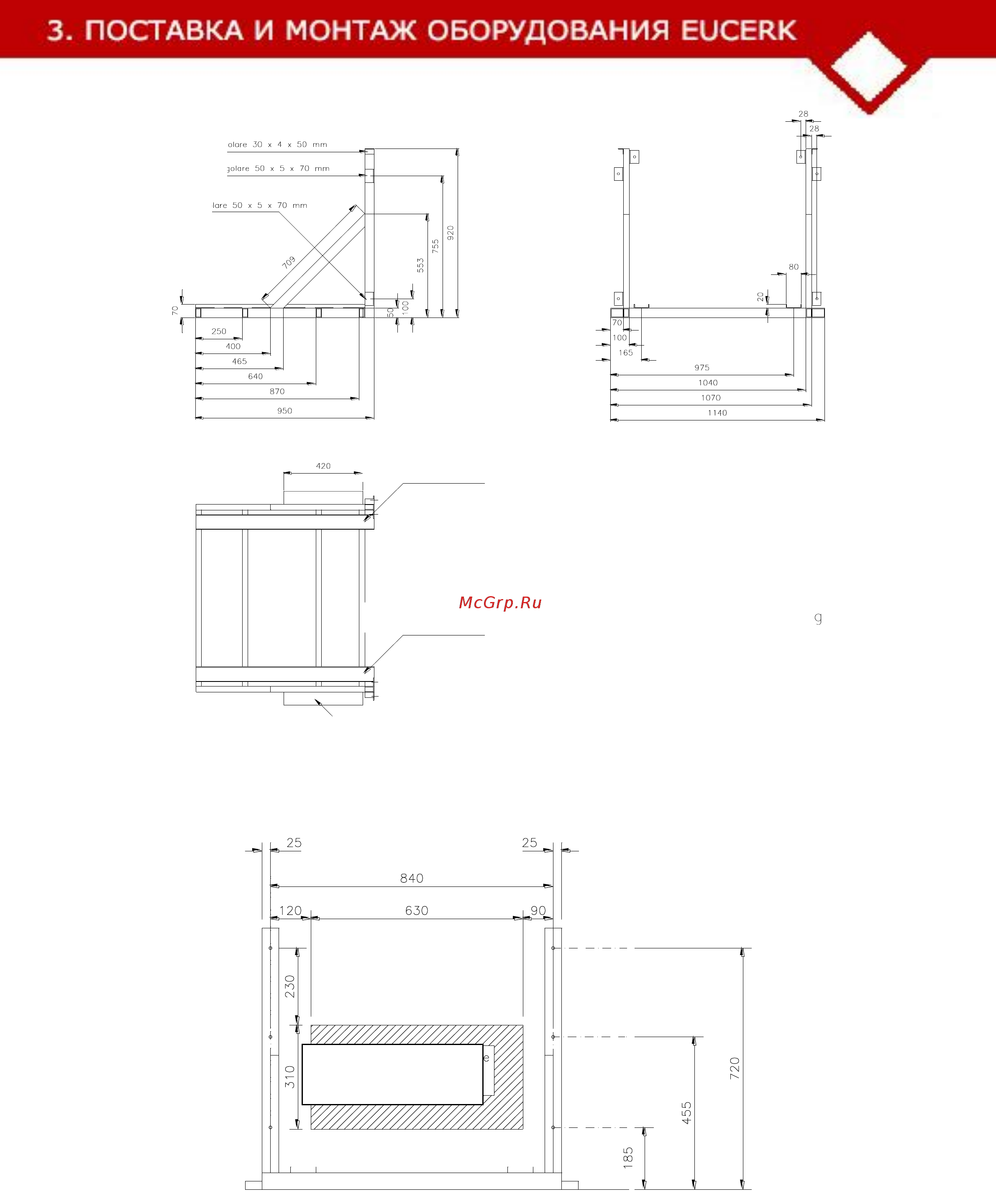

Рисунок 3.6 Поддерживающая рама горелки EUCERK
Рисунок 3.7 Монтаж рамы для EUCERK JR
Угловой профиль
Угловой профиль
Угловой профиль
Профиль U; опора
Профиль U; опора
Общий вес : 41 кг
Оцинкованная труба 50-70-3
ММ
Выход в стене
Официальный дилер ООО "Янгаз"
8(8452)250-880 info@yangaz.ru
http://карлиуклима.рф
