116
EUCERK: Руководство по эксплуатации Версия 1005

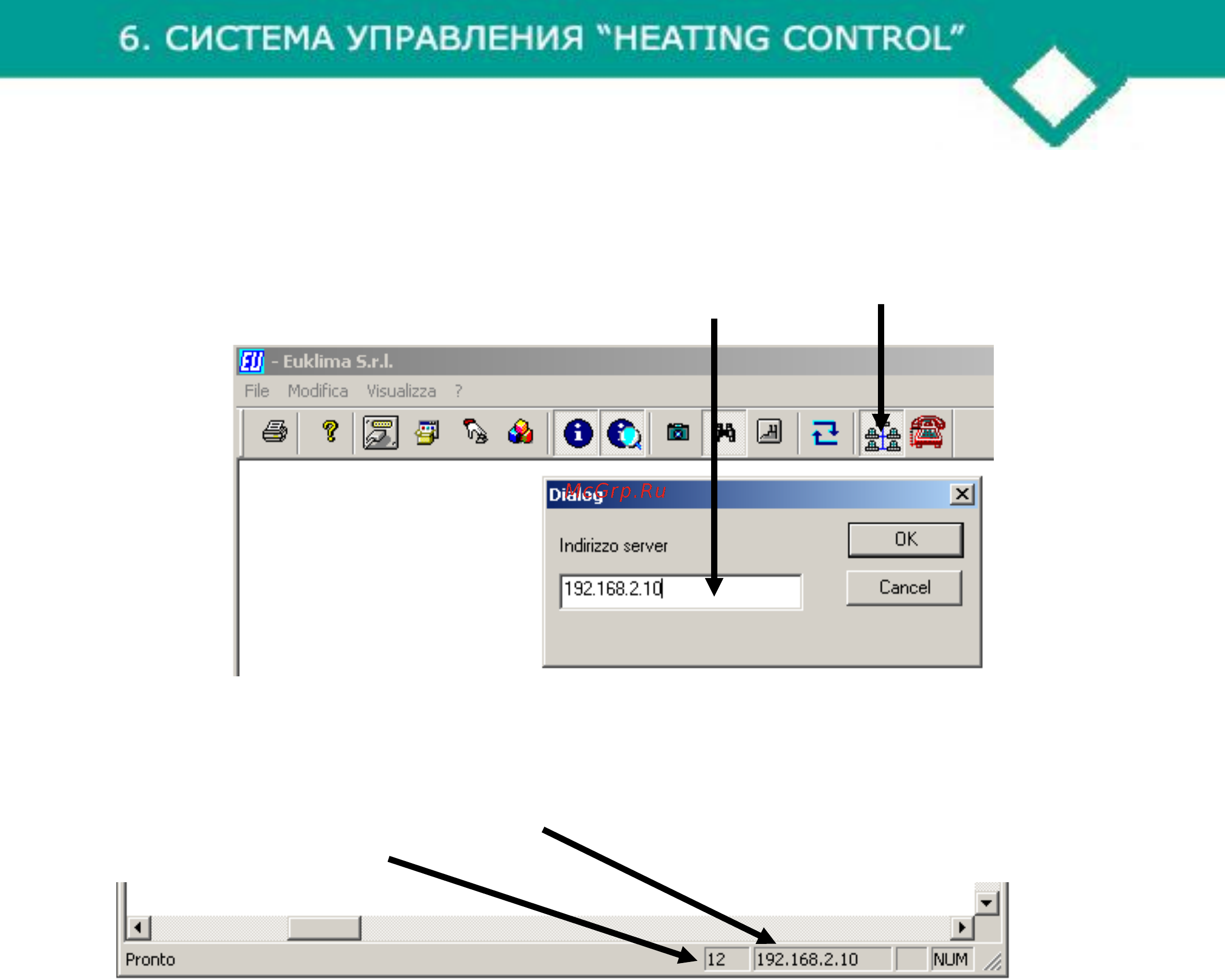

6.10 КОНФИГУРАЦИЯ ПРОГРАММЫ “КЛИЕНТ”
1. Выберите левой клавишей мышки кнопку подсоединения к сети.
2. В окошке введите номер IP сервера к которому нужно подключиться.
Рисунок 6.54
3. Нажмите OK для подтверждения.
После установки соединения, в окнах будут указаны одинаковые данные сервера.
Рисунок 6.55 Как конфигурировать программу “Клиент”
На полосе появится адрес сервера, к которому мы подсоединены, и номер блока, из
которого приобретаются данные.
Внимание!
Каждая операция, проделанная в системе Клиент, передаётся прямо на Сервер.
Время ответа зависит от скорости соединения.
