CARLIEUKLIMA EUCERK 180 [22/127] Пример 2

EUCERK: Руководство по эксплуатации Версия 1005

2.1.4. ПРИМЕР 2

Рассматривается то же помещение, для которого уже был произведен теплорасчет в

разделе 3.4 руководства компании CARLIEUKLIMA по проектированию, с одним пролётом

меньше и той же общей поверхностью обогрева.

Это решение предусматривает отопление всего помещения, допуская некую разницу

комфорта между зонами, расположенными в разных концах помещения, по сравнению с

центром, вызванную меньшей концентрацией мощности возле стен (из-за модели моно-

трубы).

В этом случае фактическая длина труб для каждого блока EUCERK - 180 м, которая,

благодаря четырём коленам по 90°, достигает общей длины 192 м.

Используя графики 1.8-1.10, получаем излучение равное 1,063 кВт/м, и среднюю

температуру труб равную 225°C.

С помощью графика 1.11 проверяем, что распределение, представленное на Рис. 2.3,

соответствует максимальным интервалам для данной высоты монтажа.

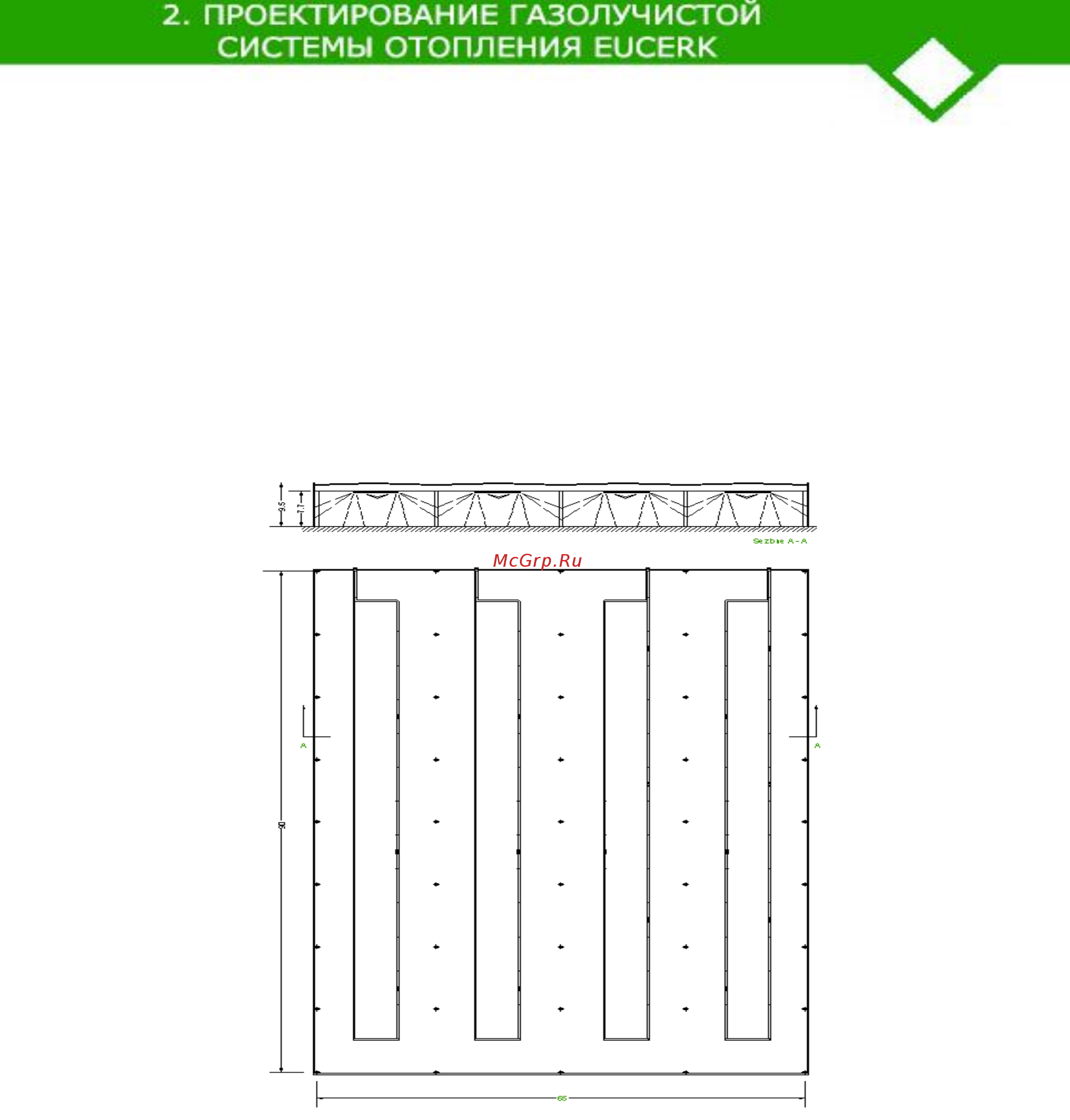

Рисунок 2.3 Расположение оборудования (пример 2)

Перечень оборудования:

- 4 горелки EUCERK 204

- Общая длина модели моно-трубы для одного блока = 180м + 4 колена по 90°

разделены на:

o 19 прямых моделей моно-трубы длиной 6 м - код CMSL315

o 6 прямых моделей моно-трубы с соединительным расширением длиной 6 м

- код CMSG315

o 3 прямые модели моно-трубы с коленом dx/sx длиной 6 м – код CMSC315

o 1 прямая модель с двойной трубой длиной 6м - код CMLP 315
