19
EUCERK: Руководство по эксплуатации Версия 1005

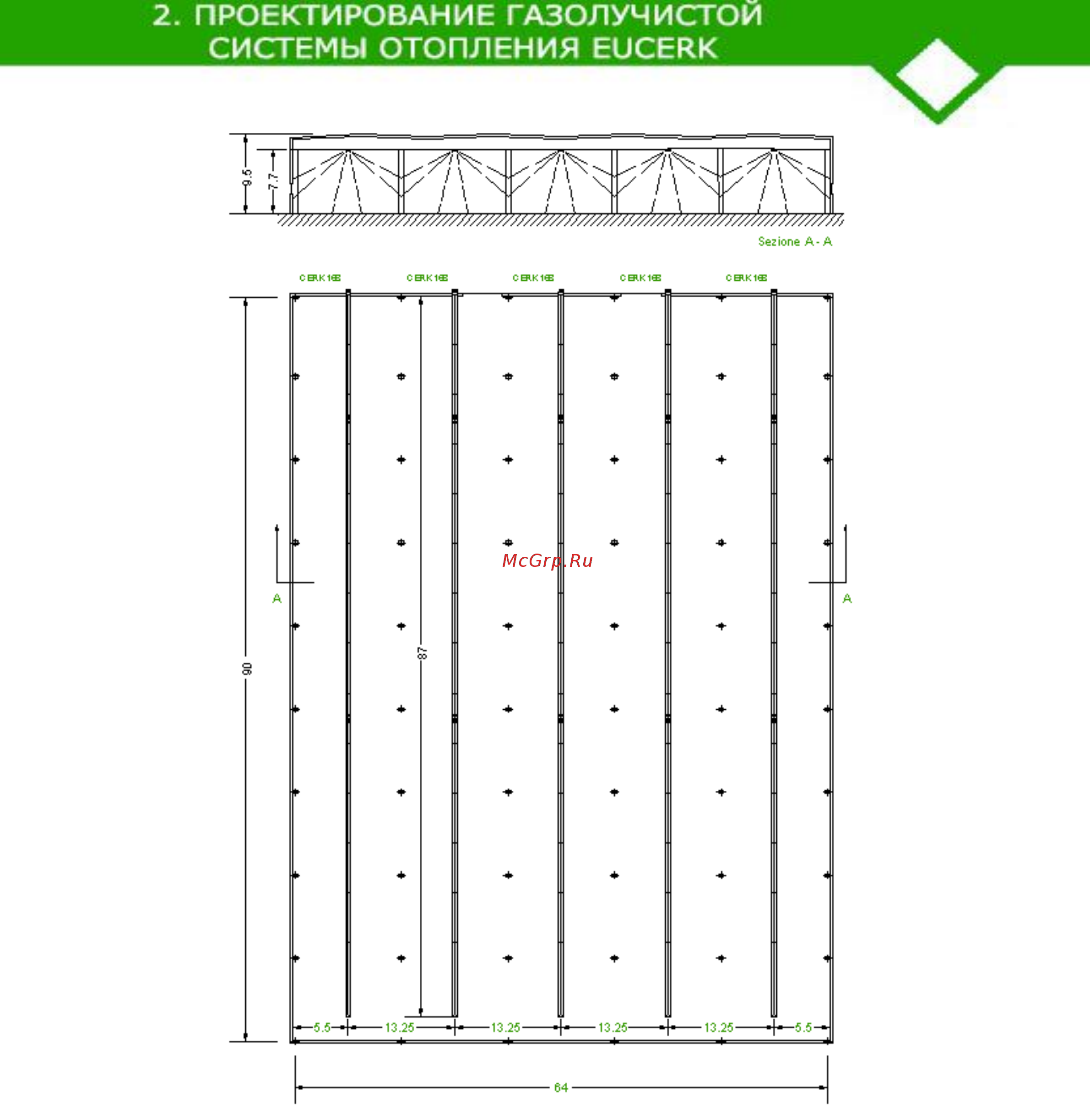

Рисунок 2.2 Расположение оборудования (пример 1)
Перечень оборудования:
- 5 горелок EUCERK 168
- Общая длина модели с двойной трубой для одного блока = 87 м, разделены на:
o 11 прямых моделей с двойной трубой длин. 6 м - код CMLP3156
o 1 прямая модель с двойной трубой и соединительным расширением типа
H.T. для высоких температур длиной 6 м - код CMLB3156
o 2 прямые модели с двойной трубой и соединительным расширением типа
O.R. длиной 6 м - код CMLG3156
o 1 конечная модель с двойной трубой длиной 3 м - код CMLF3153
