28
EUCERK: Руководство по эксплуатации Версия 1005

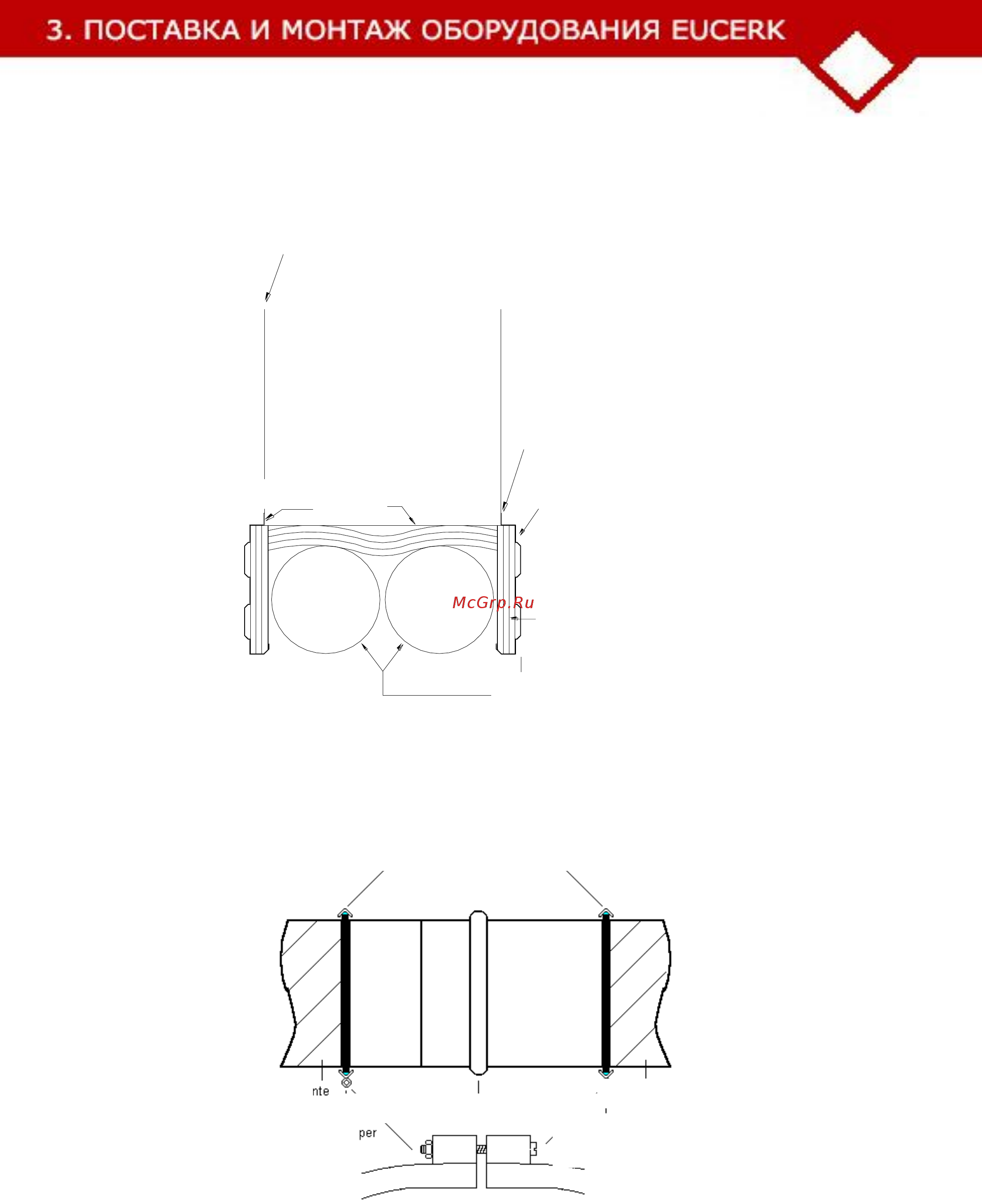

Рисунок 3.3 Боковой вид труб, места крепления
Рисунок 3.4 Соединительный элемент
СХЕМА КРЕПЛЕНИЯ ТРУБ ДЛЯ EUCERK 315
Звеньевая цепь 19 ( проволка мин. 5 мм )
Цепь, выдерживающая нагрузку до 900 кг
Крючки “S”или
соединительные скобы
диам. мин. 7 мм
Боковая ограничивающая
металлическая накладка
Изолирующая прокладка
из стекловаты с
аллюминиевым листом
Излучающие трубы с
обработанной поверхностью
Кронштейны
Рама
Температурно-усадочные швы
Зажимы с закреплением винтами.Перед тем, как наложить зажимы, нанести вовнутрь
силиконовый герметик ( использовать только герметик для высоких температур от TORGGLER ).
Излучающая труба
Место герметического уплотнения
Кольцо для
закрепления
Кольцо для закрепления
Излучающая труба
