10
EUCERK: Руководство по эксплуатации Версия 1005

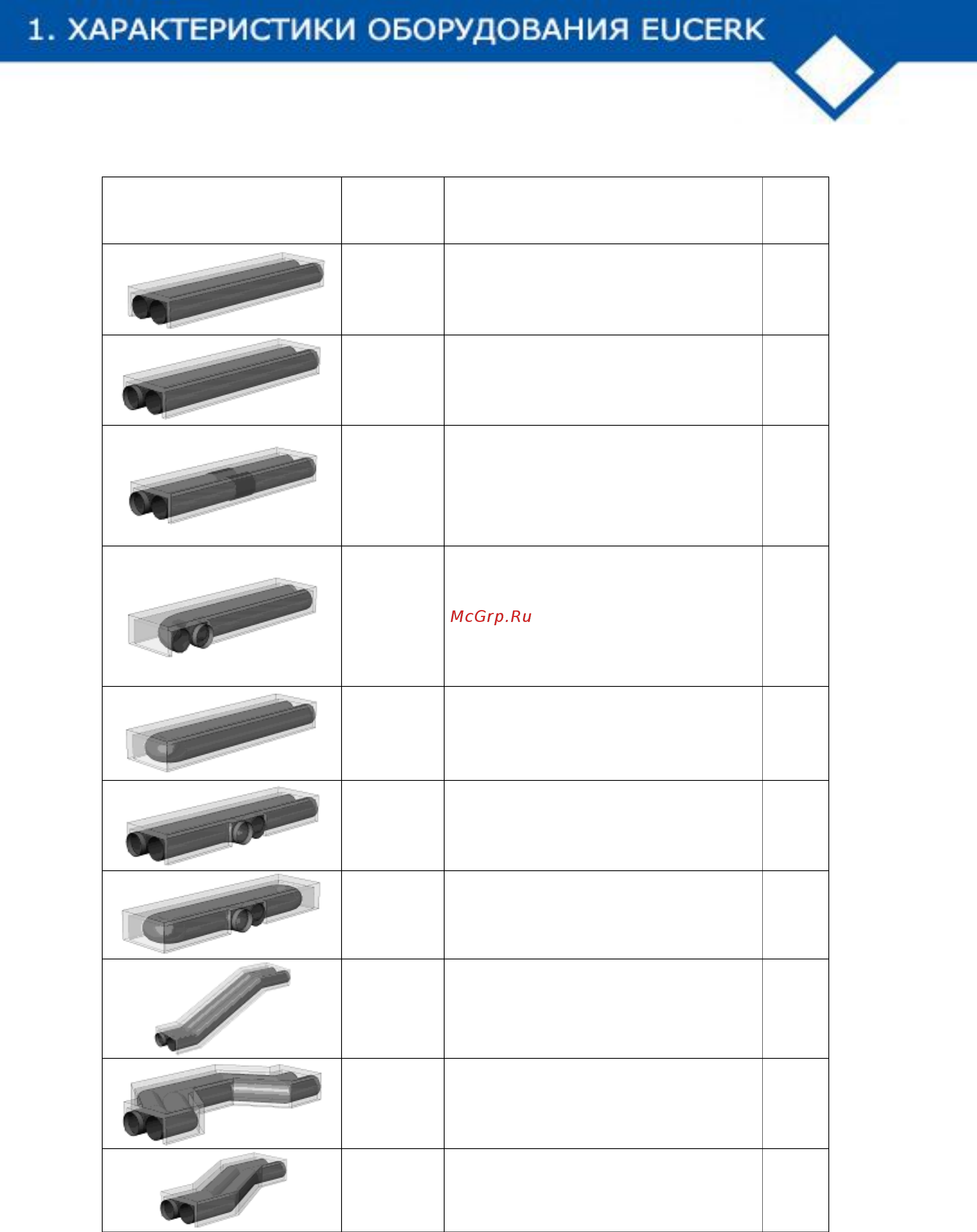

Таблица 1.1 Возможные стандартные модели (двойная модель)
ДВОЙНАЯ МОДЕЛЬ
КОД
ОПИСАНИЕ
ВЕС
[кг]
CMLP3153
CMLP3156
Прямая модель
Длина 3 метра
Длина 6 метров
72
127
CMLN3153
CMLN3156
Прямая модель
Длина 3 метра
Длина 6 метров
72
127
CMLG3153
CMLG3156
CMLB3153
CMLB3156
Mодель с соединением:
OR Длина 3 метра
OR Длина 6 метров
HT Длина 3 метра
HT Длина 6 метров
72
127
72
127
CMLC3153
CMLC3156
CMLC8153
CMLC8156
Moдель с коленом:
DX Длина 3 метра
DX Длина 6 метров
SX Длина 3 метра
SX Длина 6 метров
78
138
78
138
CMLF3153
CMLF3156
Торцевая модель
Длина 3 метра
Длина 6 метров
78
135
CMLT3153
CMLT3156
Moдель “T”
Длина 3 метра
Длина 6 метров
78
135
CMTF3153
CMTF3156
Торцевая модель “T”
Длина 3 метра
Длина 6 метров
78
135
Mодель со смещением вверх, вниз
Длина по заказу
Moдель OMEGA
Длина по заказу
Moдель с боковым смещением
Длина по заказу
Официальный дилер ООО "Янгаз"
8(8452)250-880 info@yangaz.ru
http://карлиуклима.рф
