EUCERK: Руководство по эксплуатации Версия 1005
Температура излучающих труб (ниже 300 °C) может быть изменена в процессе
проектирования или техобслуживания в зависимости от высоты монтажа и от уровня
активности в помещения, разрешая значимую гибкость в использовании оборудования
EUCERK.

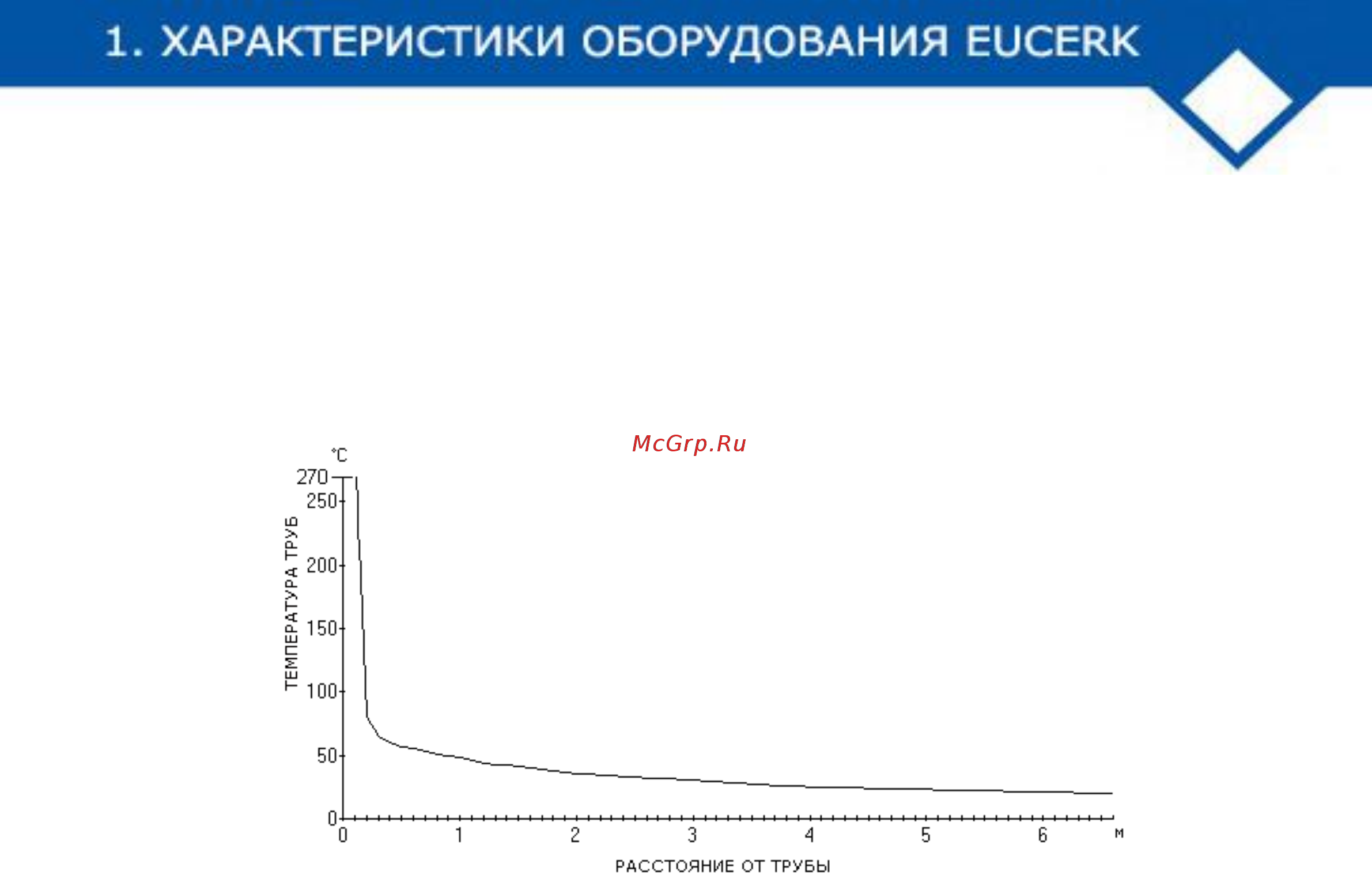

На Рисунке 1.4 указаны температуры, полученные от поглощающего предмета в
зависимости от расстояния до источника тепла в 270˚C.
Рисунок 1.4 Температуры получены от поглощающего предмета в зависимости от
расстояния до источника тепла (270˚C)
