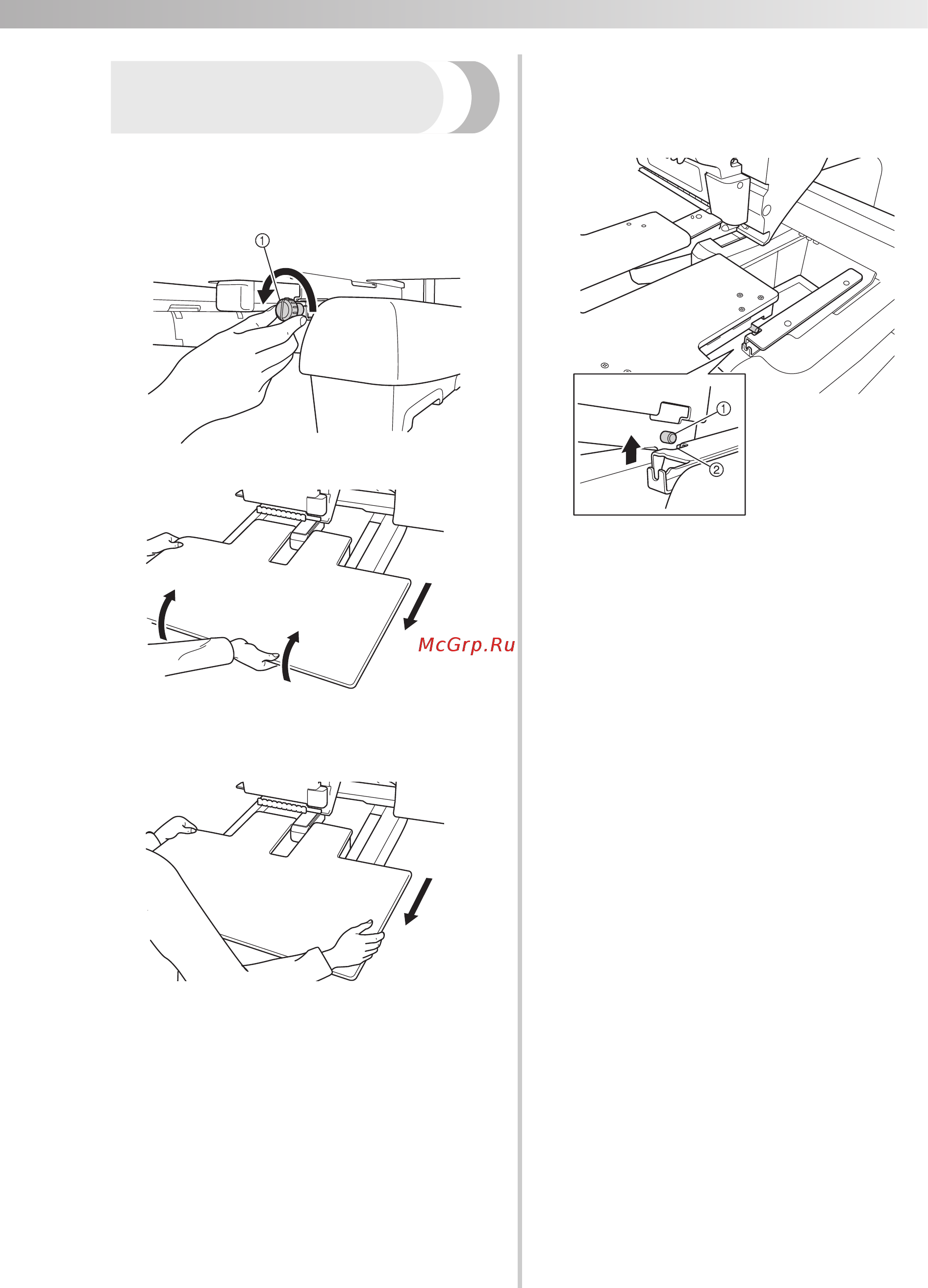

Rimozione del tavolo
prolunga
1
Allentare le due viti a testa zigrinata,
sollevare il tavolo, quindi estrarlo tirandolo
verso di sé.
1 Vite a testa zigrinata
2
Estrarre delicatamente il tavolo senza
colpire la macchina.
3
Dopo che i perni su ciascun lato hanno
raggiunto gli incavi nelle piastre di guida,
sollevare il tavolo per togliere i perni dagli
incavi.
1 Perno
2 Incavo
X Rimuovere il tavolo dalla macchina.
4
Serrare leggermente le viti a testa zigrinata
sulla tavola onde evitarne la perdita.
