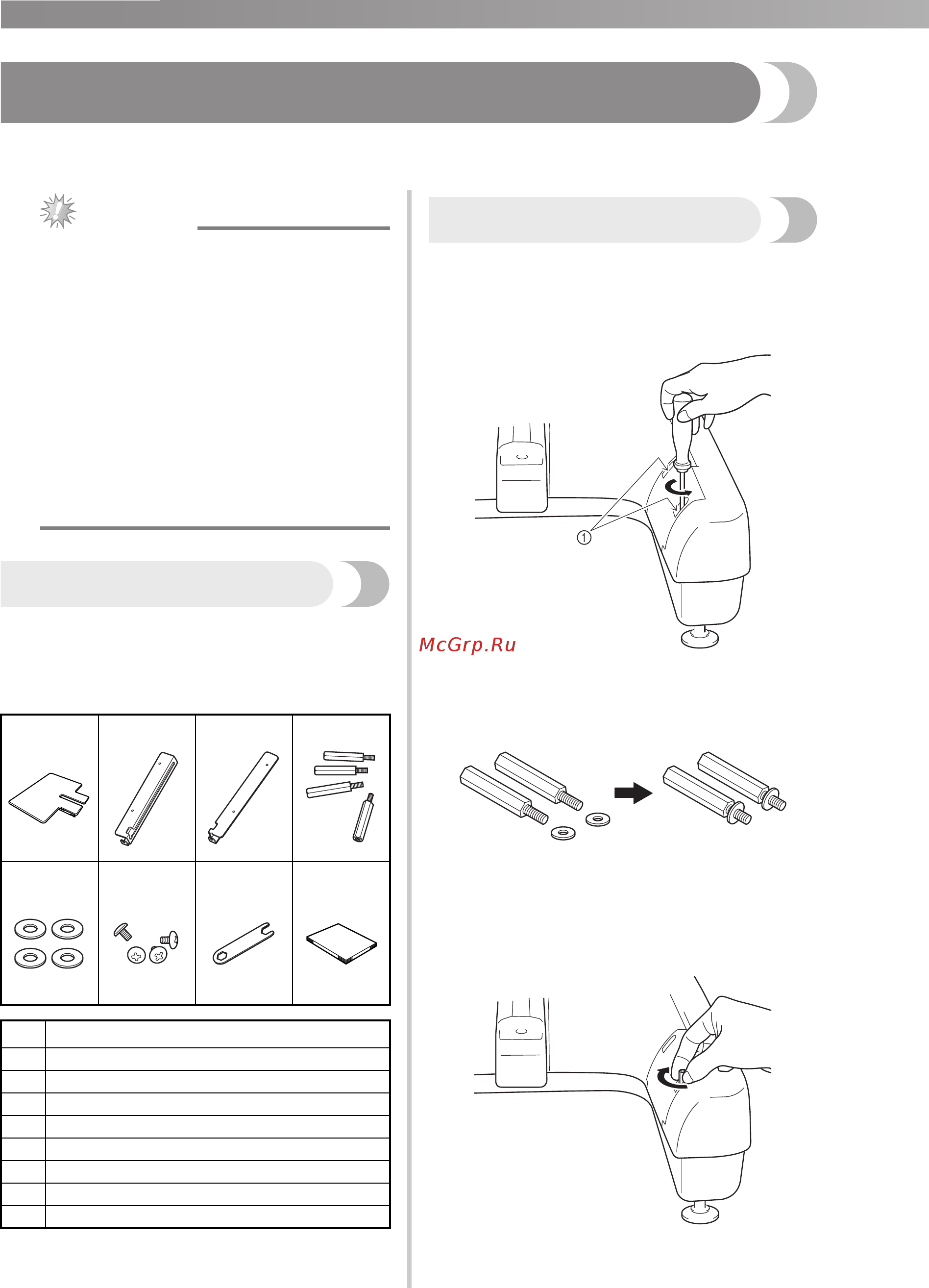

Manuel d’installation de l’ensemble de table
Lorsque vous utilisez un cadre d’encadrement, pour matelassage, plat ou Jumbo, nous vous recommandons
d’utiliser la table pour un soutien supplémentaire.
Remarque
● Pour transporter la table, maintenez-la
avec les deux mains.
● Fixez la table à la machine avant
d’installer le cadre de broderie.
● Ne vous appuyez pas sur la table et ne
placez pas d’objets lourds dessus.
● Retirez la table de la machine si vous
utilisez un cadre de broderie qui ne
nécessite pas de table ou si vous brodez
des pièces tubulaires, des sacs ou des
casquettes. Vous ne pouvez pas installer
les cadres de broderie de ces types
d’objets si la table est fixée à la machine.
Vérification des accessoires
Vérifiez que les pièces suivantes sont fournies. Si
un élément est manquant ou endommagé,
contactez votre revendeur agréé.
■ Pièces fournies
Préparation de l’installation
1
Retirez les deux vis situées sur chaque bras
de la machine à l’aide du tournevis Phillips
fourni avec votre machine ou en utilisant
votre propre tournevis.
1 Vis situées sur le bras de la machine
2
Placez une rondelle sur chacune des quatre
vis de support hexagonales.
3
Insérez les vis de support hexagonales avec
les rondelles (deux de chaque côté).
Serrez chaque vis de support hexagonale à la
main.
1. 2. 3. 4.
5. 6. 7. 8.
N° Nom de la pièce
1
Table
2
Support gauche de la table
3
Support droit de la table
4
Vis de support hexagonales (4)
5
Rondelles (4)
6
Vis (4)
7
Clé
8
Manuel d’installation
