ITALIANO
2/4
——
———————————————————————————————————————————————————————————————————————————————————
4

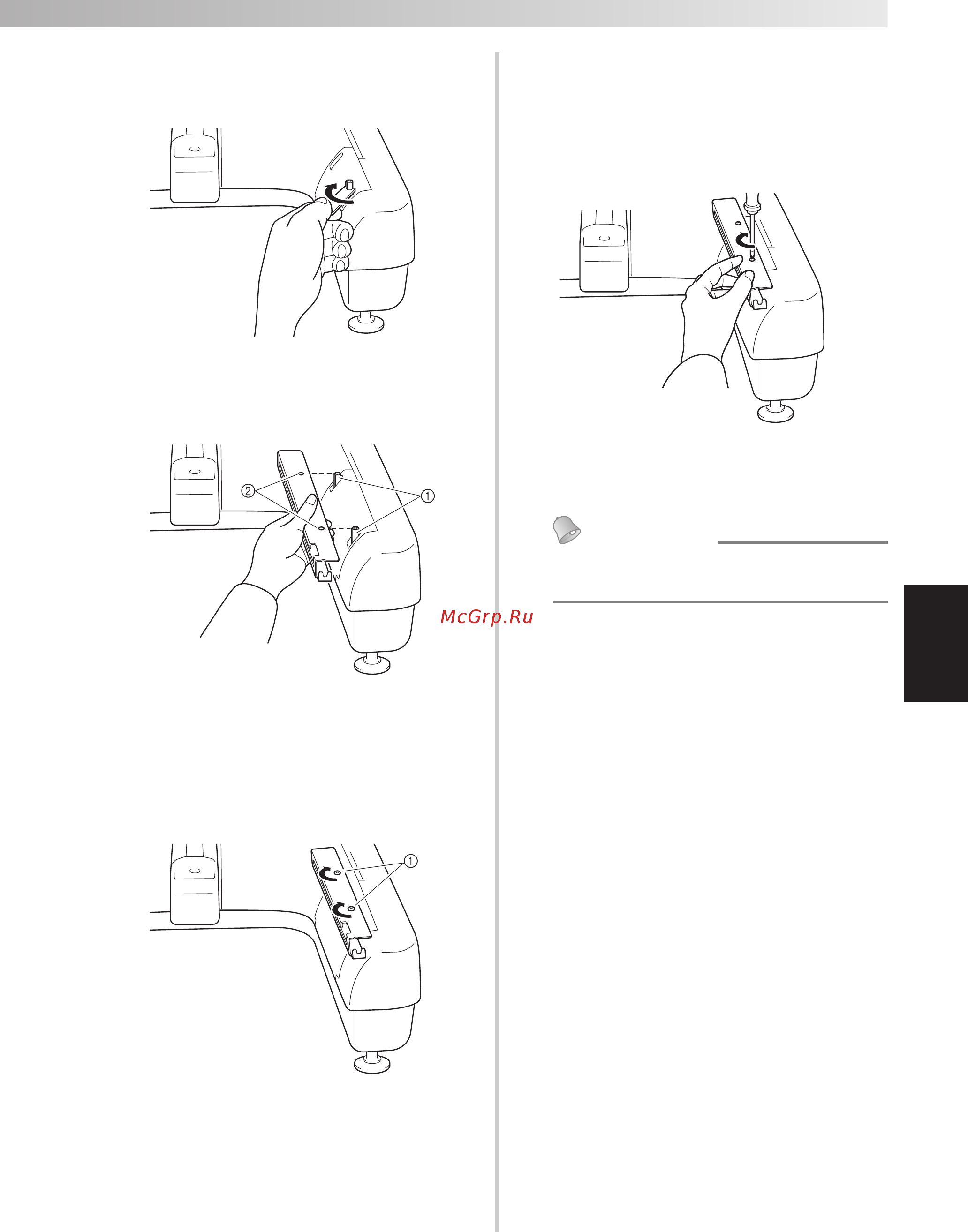

Con la chiave in dotazione, serrare a fondo
tutte le viti di supporto esagonali (due su
ciascun lato).
5
Allineare i fori nella staffa destra alle viti di
supporto esagonali sul lato destro della
macchina.
1 Viti di supporto esagonali
2 Fori nella staffa destra
6
Allineare la staffa destra della tavola ai fori
nei due supporti esagonali, inserire le viti e
serrarle leggermente per tenere la staffa in
posizione.
1 Viti
7
Applicare la staffa sinistra della tavola
seguendo i passi
5 e 6 per il lato sinistro.
8
Serrare a fondo tutte le viti con il cacciavite
Phillips in dotazione con la macchina o con
uno di proprietà dell’utente.
X Le staffe destra e sinistra sono ora
installate sulla macchina.
Promemoria
● Anche se si cuce senza utilizzare la tavola,
è possibile lasciare le staffe applicate.
