3/4

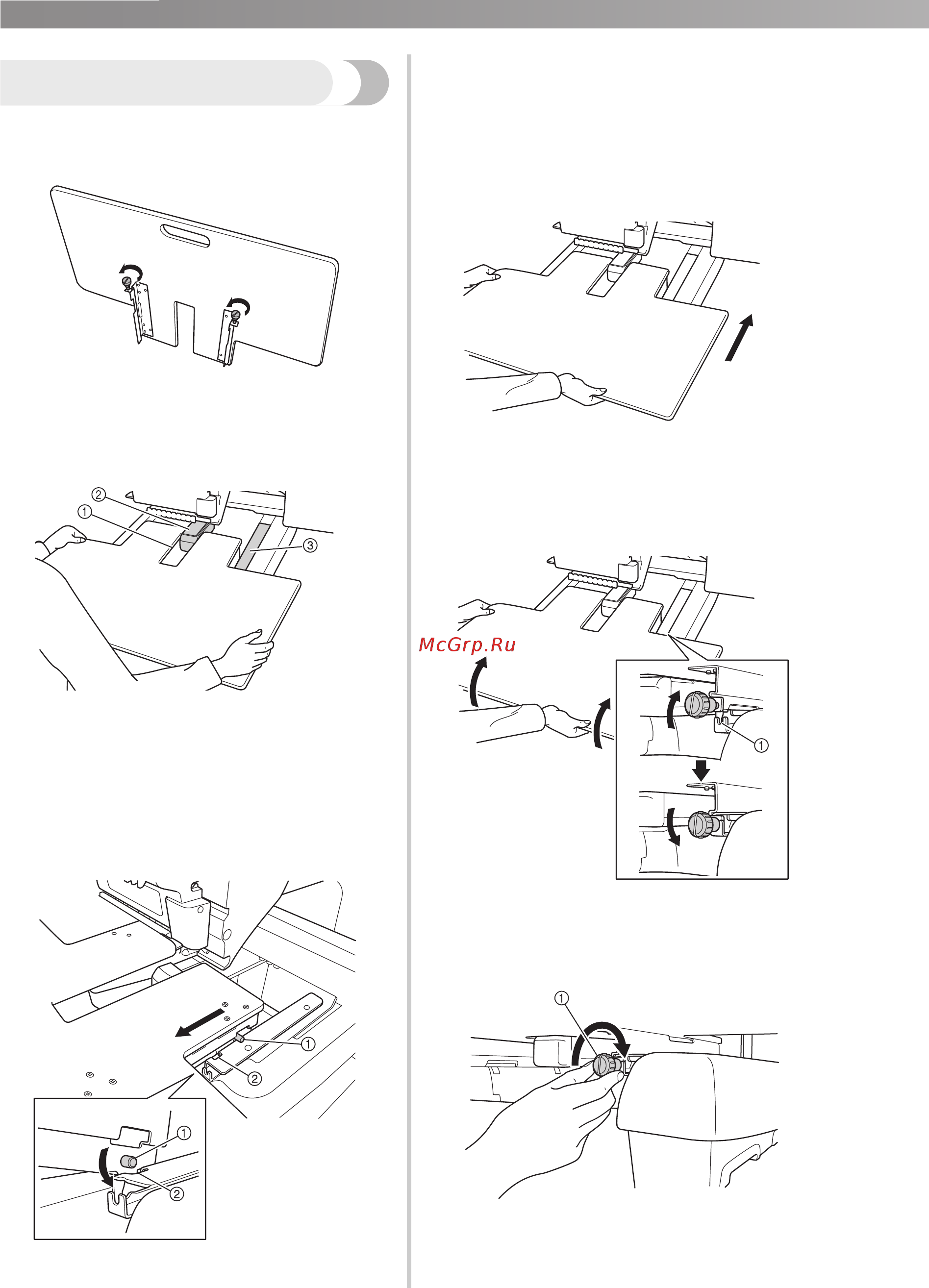

Installieren des Tisches
1
Lösen Sie die beiden Rändelschrauben um 5
bis 6 Umdrehungen.
2
Halten Sie den Tisch so, dass die Kerbe in
der Mitte mit dem Maschinenbett
ausgerichtet ist und setzen Sie den Tisch
dann flach auf die Führungsplatten.
1 Kerbe im Tisch
2 Maschinenbett
3 Führungsplatte
3
Ziehen Sie den Tisch langsam zu sich heran,
bis die Stifte an den Montagehalterungen
(unten auf beiden Tischseiten) in die Kerben
der Führungsplatten passen.
1 Stift
2 Kerbe
4
Schieben Sie den Tisch hinein und halten Sie
ihn dabei gerade. Schieben Sie den Tisch so
weit hinein, bis er die Maschine leicht
berührt.
• Wenn sich der Tisch nicht leicht bewegen
lässt, heben Sie ihn leicht an und schieben
Sie ihn dann hinein.
5
Sehen Sie unter den Tisch, heben Sie ihn
leicht an und senken Sie ihn dann so ab, dass
die Schraube in die Kerbe vorne an der
Führungsplatte passt.
1 Kerbe, vorne
6
Sichern Sie den Tisch mit den beiden
Rändelschrauben.
1 Rändelschraube
