1/4

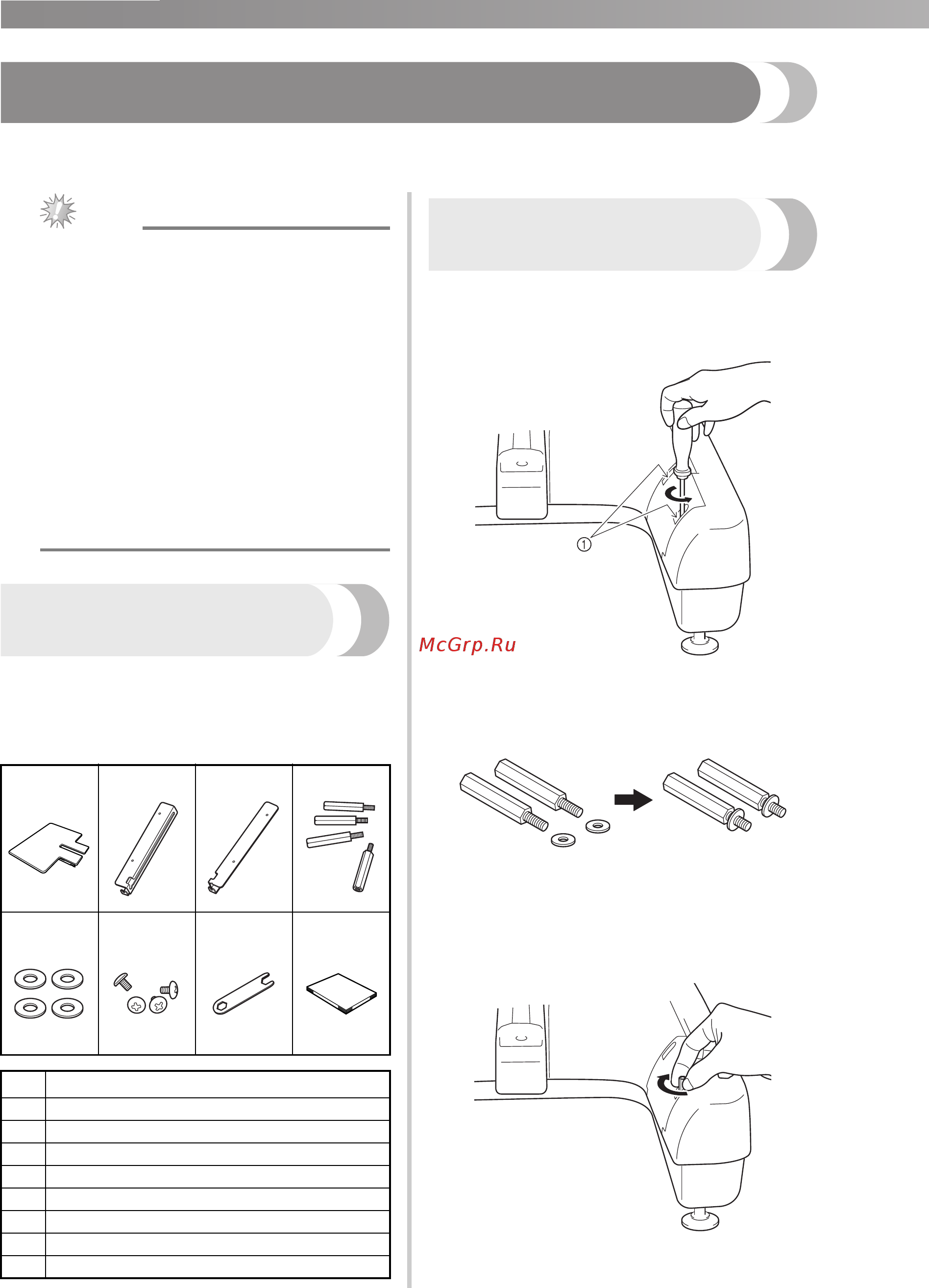

Manuale di installazione del tavolo prolunga
Quando si utilizza un telaio per bordi, un telaio per trapuntatura, un telaio piano o un maxi telaio, si
consiglia di utilizzare la tavola per un supporto aggiuntivo.
Nota
● Durante il trasporto, afferrare il tavolo con
entrambe le mani.
● Collegare il tavolo alla macchina prima di
installare il telaio per ricamo.
● Non posizionare oggetti pesanti né
esercitare pressioni sul tavolo una volta
installato.
●
Rimuovere la tavola dalla macchina
quando si utilizza un telaio per ricamo che
non richiede l’utilizzo della tavola o
quando si ricamano elementi tubolari,
borse o cappelli. I telai per ricamo per
questi tipi di oggetti non possono essere
installati mentre la tavola è sulla macchina.
Verifica del contenuto della
confezione
Controllare che la dotazione comprenda quanto
segue. Se un elemento dovesse mancare o essere
danneggiato, rivolgersi al rivenditore autorizzato.
■ Componenti inclusi
Preparazione per
l’installazione
1
Rimuovere le due viti su ciascun braccio
della macchina utilizzando il cacciavite
Phillips in dotazione oppure uno proprio.
1 Viti sul braccio macchina
2
Posizionare una rondella su ciascuna delle
quattro viti di supporto esagonali.
3
Inserire le viti di supporto esagonali con le
rondelle (due su ciascun lato).
Serrare manualmente tutte le viti di
supporto esagonali.
1. 2. 3. 4.
5. 6. 7. 8.
N. Nome parte
1
Tavolo
2
Staffa sinistra
3
Staffa destra
4
Viti di supporto esagonali (4)
5
Rondelle (4)
6
Viti (4)
7
Chiave
8
Manuale di installazione
