Removing the table
1

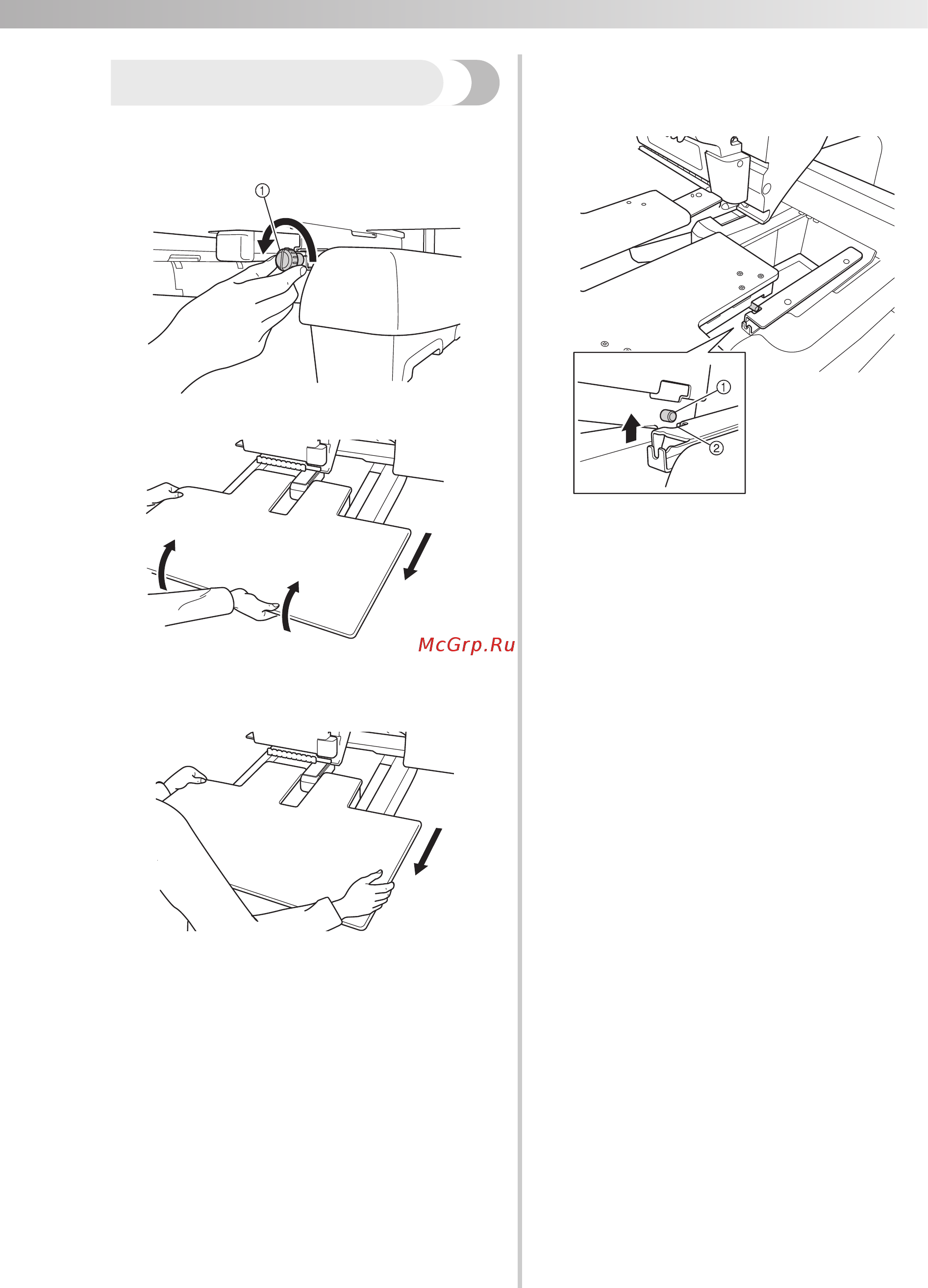

Loosen the two thumb screws, lift up the
table, and then pull it off toward you.
1 Thumb screw
2
Carefully pull out the table so that it does
not hit the machine.
3
After the pins on each side reach the notches
in the guide plates, raise the table to lift the
pins up through the notches.
1 Pin
2 Notch
X Remove the table from the machine.
4
Slightly tighten the thumb screws on the
table to prevent loss.
