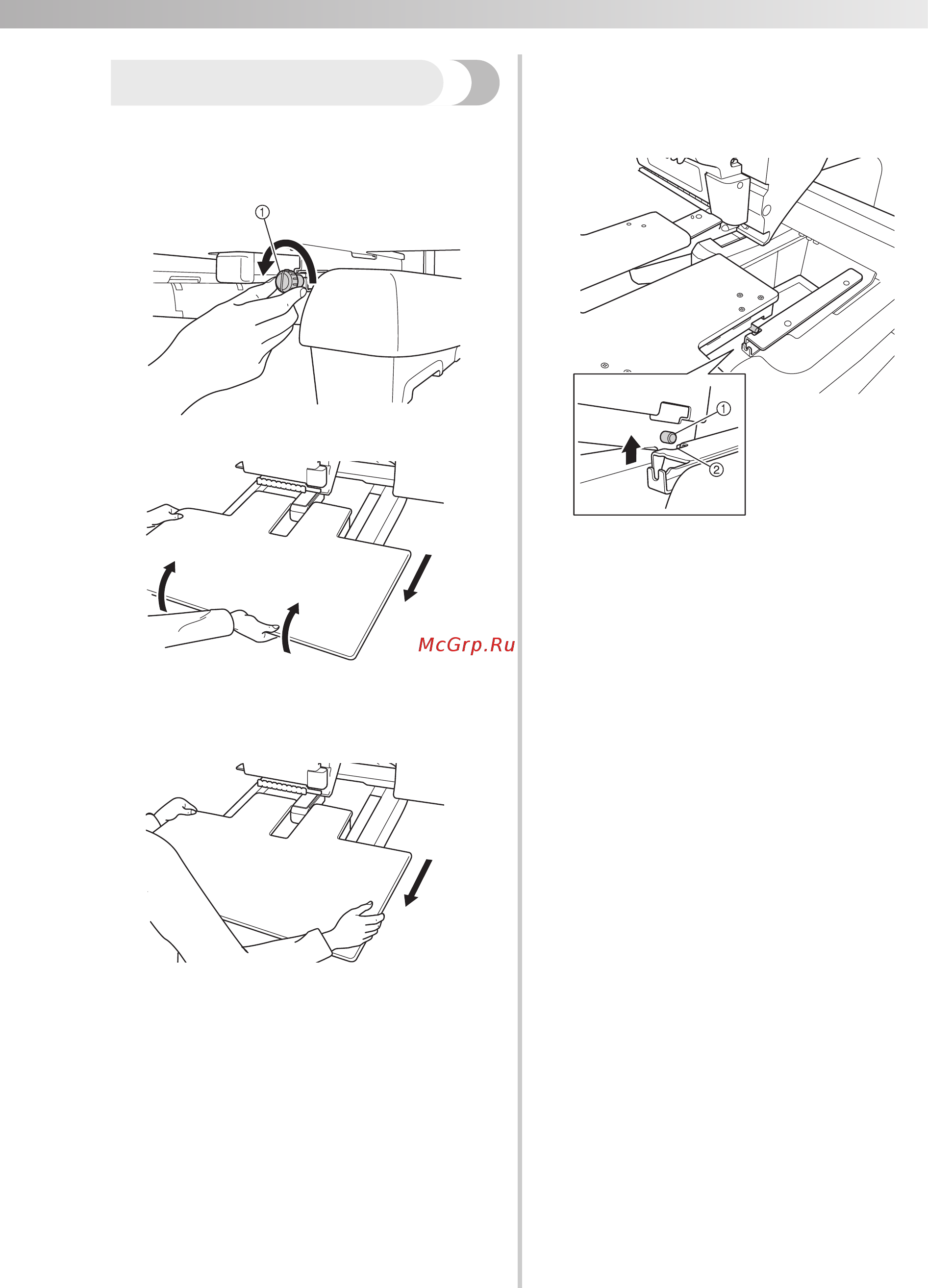

Abnehmen des Tisches
1
Lösen Sie die beiden Rändelschrauben,
heben Sie den Tisch an und ziehen Sie ihn
dann zu sich heraus.
1 Rändelschraube
2
Ziehen Sie den Tisch vorsichtig heraus,
damit er nicht an die Maschine stößt.
3
Wenn die Stifte auf beiden Seiten die Kerben
in den Führungsplatten erreicht haben,
heben Sie den Tisch an und die Stifte aus den
Kerben heraus.
1 Stift
2 Kerbe
X Nehmen Sie den Tisch von der Maschine
ab.
4
Ziehen Sie die Rändelschrauben am Tisch
leicht fest, damit sie nicht verlorengehen.
