Brother PR-655 [17/40] De tafel verwijderen
![Brother PR-655 [17/40] De tafel verwijderen](/views2/1470824/page17/bg11.png)
4/4
——
———————————————————————————————————————————————————————————————————————————————————

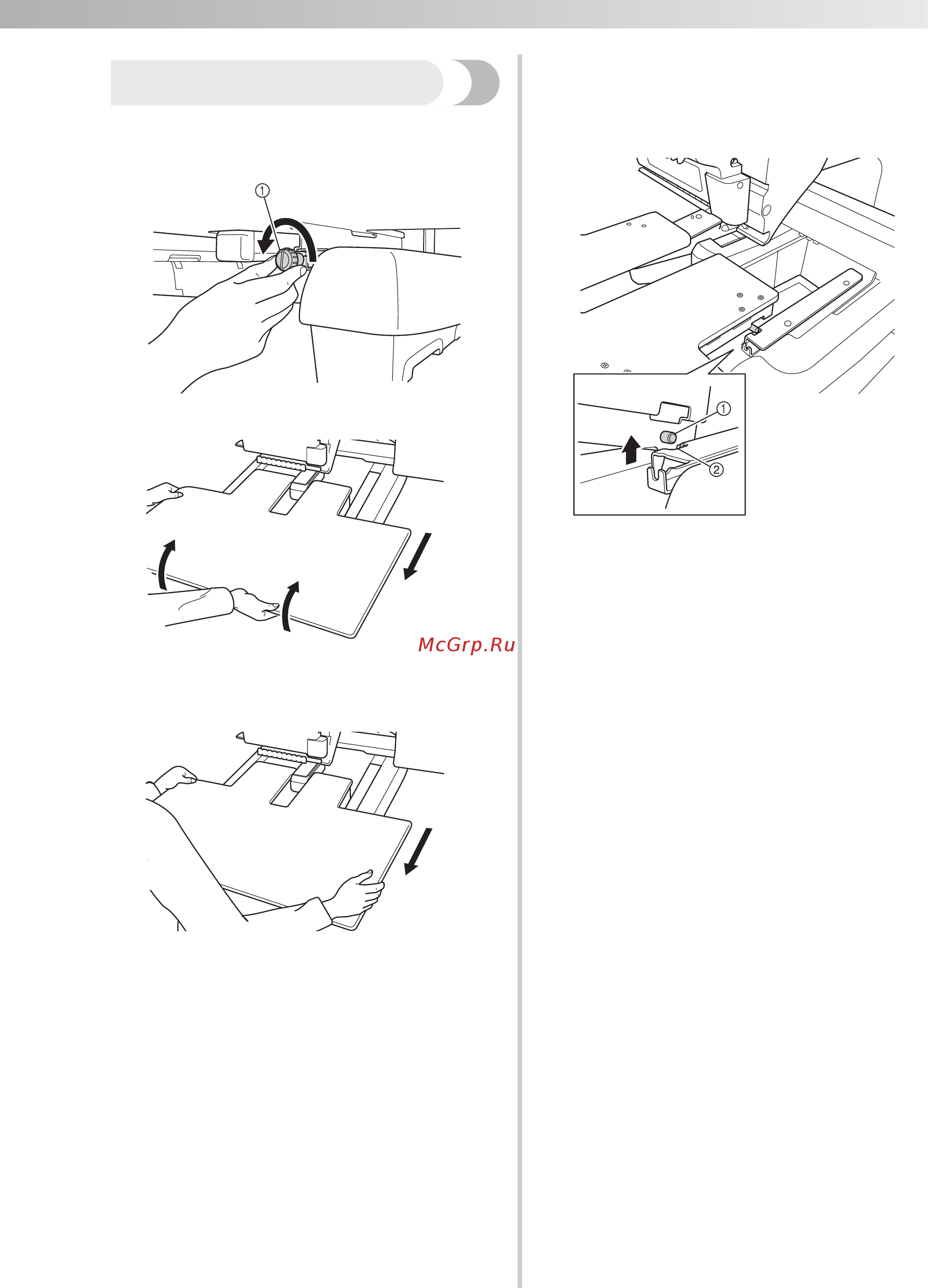

De tafel verwijderen
1
Draai de twee duimschroeven los. Licht de
tafel op en trek hem naar u toe.
1 Duimschroef
2
Trek de tafel zorgvuldig naar buiten zodat
hij de machine niet raakt.
3
Wanneer de pennen aan weerszijden bij de
inkepingen in de geleiderplaten komen, tilt u
de tafel omhoog om de pennen door de
inkepingen te halen.
1 Pen
2 Inkeping
X Neem de tafel uit de machine.
4
Draai de duimschroeven op de tafel iets aan,
zodat u ze niet kwijtraakt.
