88

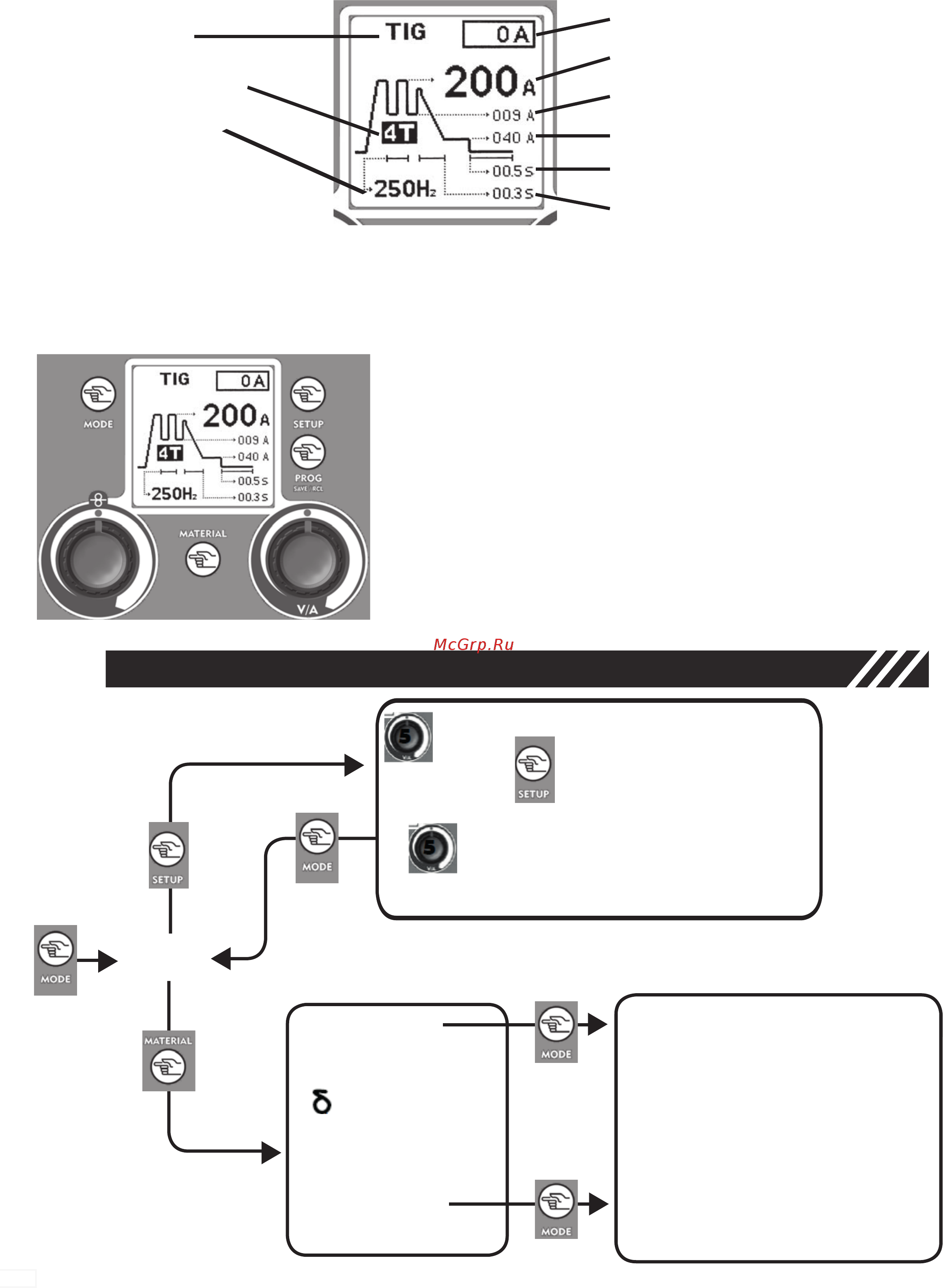

В режиме «PULSED» с помощью «Регулировочных ручек» (поз.
7.2. и 5 рис. 11) можно настроить следующие параметры :
Левая регулировочная ручка(поз. 7.2.) - изменение частоты
Правая регулировочная ручка (поз. 5) - изменение максималь -
ного значения тока импульса.
5
7.2
T I G
• 2-ух / 4-ех тактный режим
• Slope Up - время увеличения тока
• Slope Down - время спада тока
• Crater Filler - ток заварки кратера
• POST GAS - продувка газа
• PULSED :
Impulsfrequenz
Ton/To
I MAX
I MIN
• NORMAL
• DX -
I MAX - Пиковый ток
• SX - Частота импульса
• DX - Ток сварки
• SX-Slope Down - время спада тока
Графический дисплей
- 2 -
• Режим TIG
• 2-ух или 4-ех тактный
• Частота импульса
• Сварочный ток
• Выбранный ток
• I Min / Основной ток
• Ток заварки ( только для 4-ех Т.
• Продувка газа (расчитана в секундах)
• Slope down (расчитана в секундах)
Функция TIG , кнопка «Setup» (поз. 3.1. рис. 5)
Следуйте инструкциям в параграфе 6.0 - «Соединение на настройка для сварки TIG».
Возврат на основной экран TIG с помощью кнопки «Mode» (поз.1 рис.9)
Рисунок 10
Рисунок 11
6.3 Алогоритм настройки режимов сварки TIG
режима
импульса.
(частота импульса)
% Длительности
