Helvi TP 225 Pulse Synergic [17/26] Pulsed
![Helvi TP 225 Pulse Synergic [17/26] Pulsed](/views2/1472005/page17/bg11.png)
95

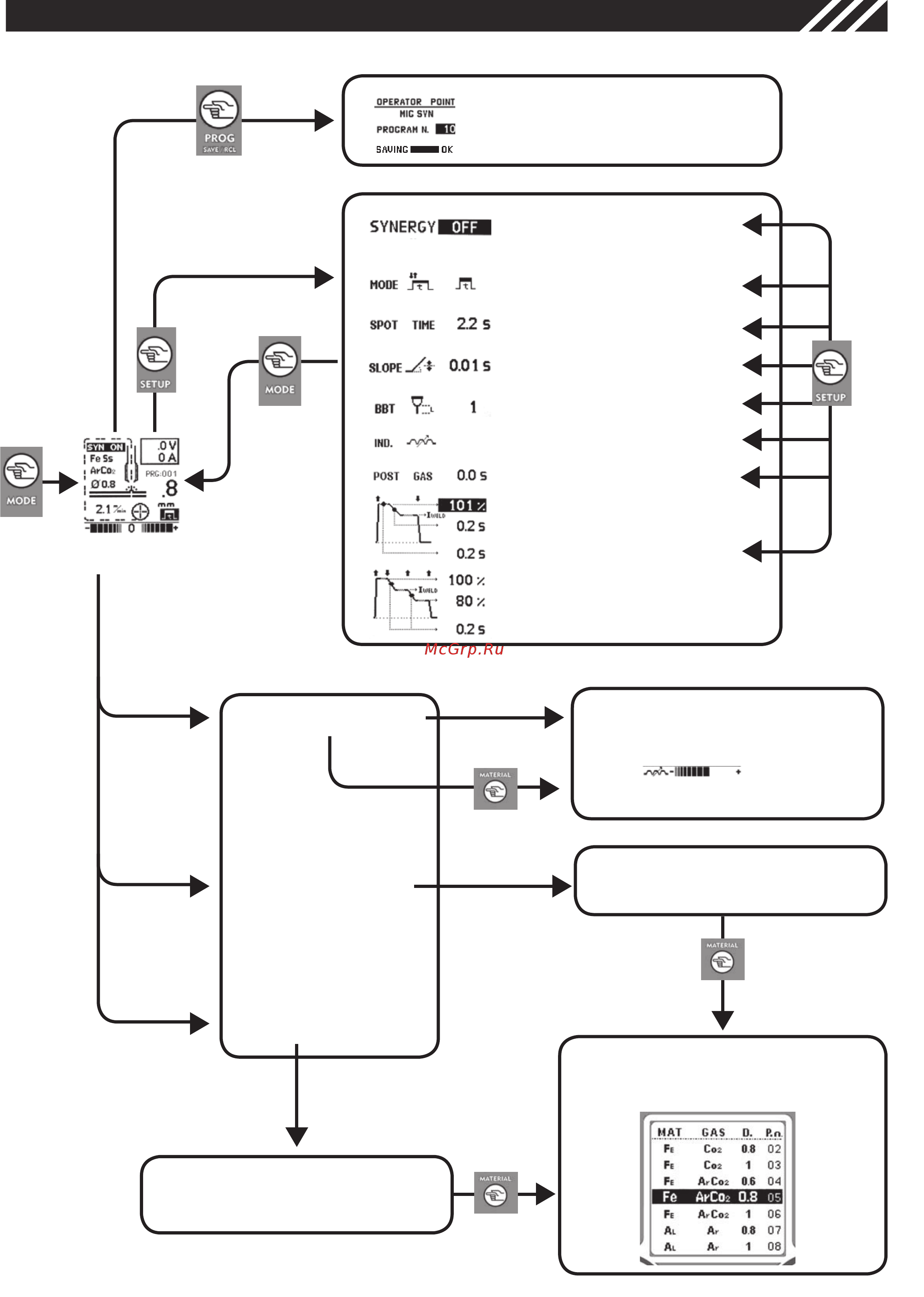

12.0 Схема настройки параметров в режиме MIG/MAG.
MAG
• SYNERGY OFF
• SYNERGY ON
•
PULSED
•
•
• Электронная индуктивность
•
•
• Правая - толщина (мм)
• Левая - баланс скорости
• Предварительно установ-
ленные программы сварки
Сохранение и вызов программ ,
используемых оператором.
SYNERGY OFF
SYNERGY ON
PULSED
Режимы : 2-ух тактный,
Spot Time : (0-10 Сек)
Slope : (0-1.50 Сек)
BBT: (1-10)
IND.: (0-11)
POST GAS: (0 – 5 сек.)
HOT START (100-140%)
SLOPE DOWN (0,2 - 2 сек.)
время уменьшения тока
HOT START (100-140%)
SLOPE DOWN (0,2 - 2 сек.)
CRATER FILL (30-10%)
4-ех тактный, точечная сварка
время точечной сварки
время возрастания тока
дожиг сварочной проволоки
индуктивность
время продувки газа
заварка
кратера
Правая рег. ручка - регул. напряж.
Левая рег. ручка - регул. скорости
подачи проволоки (м/мин)
Правая рег. ручка - толщина (мм).
Левая рег. ручка - регул. баланса
скорости подачи проволоки (±40%)
(±40%)
