Подготовка к работе в режиме MMA
5.0
• Присоедините кабель заземления в разъем «-» на лицевой панели аппарата
• Присоедините кабель с электрододержателем в разъем «+» на лицевой панели аппарата
• Включите аппарат. На дисплее будет изображен режим сварки ,
который был использован перед выключением аппарата.
Кнопка «Mode» (поз.1)
Кратковременно нажимайте кнопку «Mode» пока на дисплее на поя -
вится режим сварки MMA.
Левая регулировочная кнопка (поз.7 рис.3)
Регулировка интенсивности возрастания стартового сварочного тока в диапазоне от 0 - 50 % от
выбранного сварочного тока . Благодаря начальному пиковому значению стартового сварочного
тока возбуждение дуги происходит значительно мягче и легче (функция «Hot Start»).
Правая регулировочная ручка (поз.5 рис.3)
Регулировка сварочного тока (А) в диапазоне от 5 - 200 А.
Примечание: отрегулируйте сварочный ток в указанном диапазоне с учетом диаметра электрода.
7
1
5
Диапазон Ø MM
mm6.1A 04 До
mm0.2A 07-04
mm5.2A 09-55
mm2.3A 531-09
mm0.4A 061-531
Информационный дисплей (поз.2 рис.1)
• Символ режима MMA сварки
• Индикация тока сварки
• Значение в % функции Hot Start

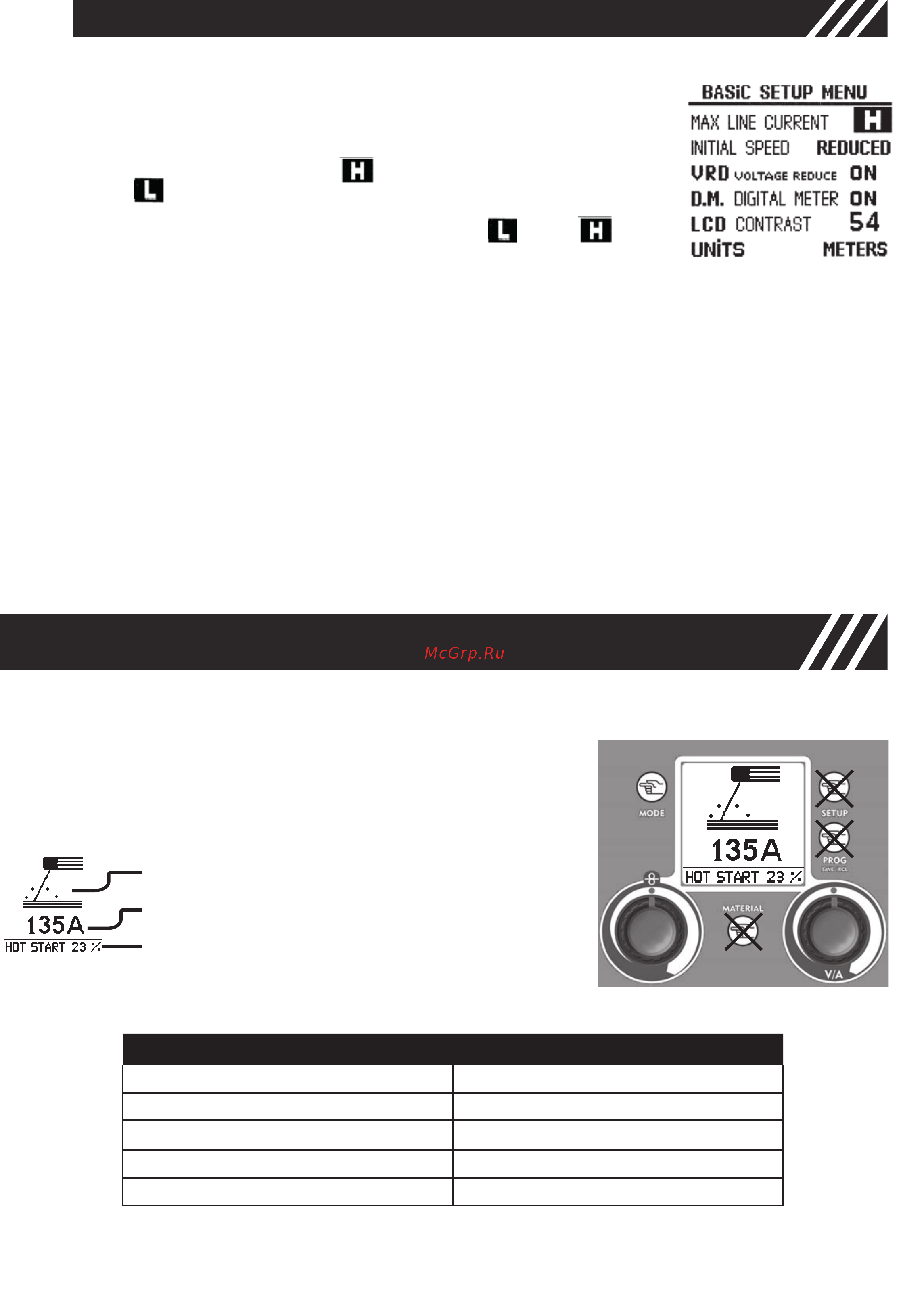

4.1 Основное меню «Setup» (SETUP MENU)
Для входа в основное меню «Setup» - включите сварочный аппарат ; Во время появления на экране наз -
вания аппарата нажмите кнопку «Setup» (поз. 3, рис. 1);
Для перемещения по меню используйте правую
регулировочную ручку (поз. 5, рис. 1)
MAX LINE CURRENT - L / H
Режим выбора оптимального тока входящего питания сварочного аппарата .
Для использования максимальных возможностей сварочного аппарата необходим
ток 32 А. Для этого нужно выбрать режим « » . Примечание : если будет уста -
новлен режим « » , то потребляемый ток будет автоматически уменьшен , что
приведет к снижению мощностных характеристик оборудования.
Выбранный режим будет изображен на экране значком « » или « ».
INITIAL SPEED - Reduced/Normal
Функция «Reduced» позволяет уменьшить начальную скорость проволоки для мягкого старта сварки .
VRD - ON/OFF
Модуль VRD (Voltage Reduction Device) Вкл. или Выкл. Это устройство позволяет компенсировать
параметры сварки (напряжение и ток) во момент окончания и повторного зажигания дуги. При этом
снижается нагрузка на цепь питания и , как следствие, на оборудование. По умолчанию - ВЫКЛЮЧЕНО.
D.M. DIGITAL METER - ON/OFF
Если эта функция активирована «ON» на дисплее будут отображаться реальные данные сварочного тока
и напряжения во время сварки. По умолчанию - ВКЛЮЧЕНО ( «ON»).
LCD CONTRAST - 30/63
Функция регулировки контрастности жидкокристаллического дисплея в зависимости освещенности.
UNITS
Выбор единиц измерения «Метры» или «Инчи» .
Нажмите кнопку «Mode» (поз.1 рис.1) для сохранения изменных параметров и выхода в рабочий режим.
На дисплее будет изображен режим сварки , который был использован перед выключением аппарата.
RESET
Нажмите и удерживайте копку «Prog» (поз.4 рис.1) для возврата всех параметров к заводским настройкам.
рис. 3
Abbildung 2
