10.0 Режим MIG/MAG, SYN ON / Импульсный режим.
С правильно установленными сварочной горелкой, сварочной проволокой, кабелем заземления к «-»
клемме на лицевой панели аппарата.
3.2
5
6.2.2
7.3
2
1

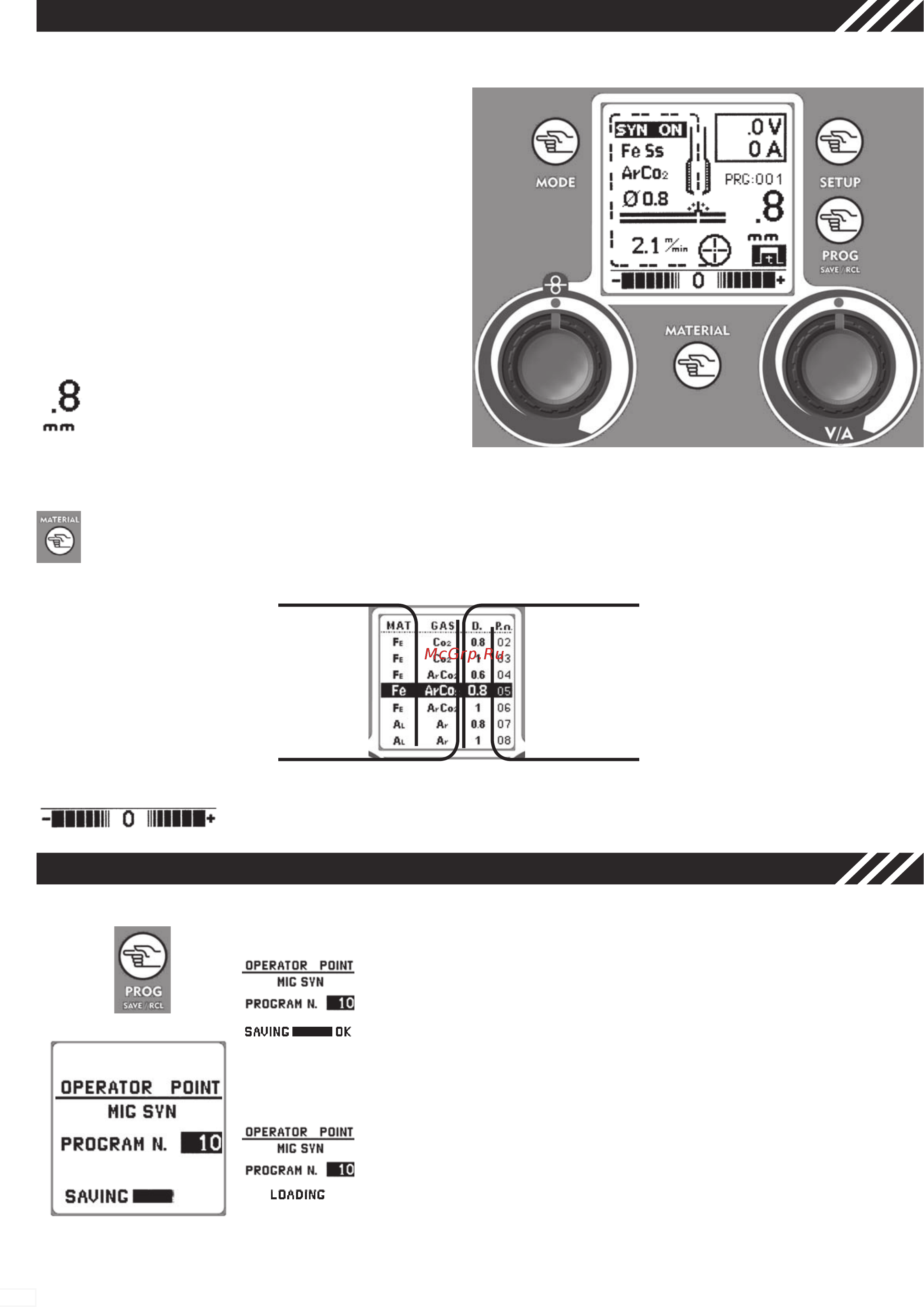

Кнопка «Mode» (поз.1)
Кратковременно нажимайте кнопку «Mode» до
Режим MIG/MAG, кнопка «Setup» (поз. 3.2)
«Правая регулировочная ручка» (поз.5)
Используйте «Правую регулировоч-
ную ручку» для выбора толщины сва-
риваемого материала.
Кнопка «Material» (поз. 6.2.2)
«Левая регулировочная ручка» (поз.7.3)
Используйте «Левую регулировочную ручку», чтобы в диапазоне % (±40%) изме -
нять скорость подачи проволоки и увеличить или уменьшить длину дуги.
Свариваемый
Тип газа
Диаметр проволоки
Номер программы
11.0 Сохранение и вызов программ в режимах TIG и MIG/MAG.
Используйте кнопку «PROG Save/Rcl» для сохранения и вызова
программ параметров , которые используются оператором
(параграфы 6.0, 6.2, 9.0 и 10.0 ). Для сохранения выбранных пара -
метров , руководствуйтесь инструкцией ниже:
• Нажмите кнопку «PROG» (поз.4)
• С помощью «Правой регулировочной ручки» (поз.5) выбе -
рете номер программы для сохранения.
• Для сохранения параметров нажмите и удерживайте кнопку
«PROG» , звуковой сигнал и надпись на экране «OK» будет
означать успешное сохранение программы.
Для вызова сохраненной прошграммы - следуйте инструкциям :
• Нажмите кнопку «PROG» (поз.4)
• С помощью «Правой регулировочной ручки» (поз.5) выберете
необходимую программу.
• Нажмите кнопку «PROG» , слово «LOADING» обозначает, что про-
грамма загружена. Воспользуйтесь кнопкой «Mode» для вы -
хода в основное меню режима MIG/MAG.
Кнопка «Prog Save & Rcl» (поз.4)
Нажмите кнопку «Setup» для входа в меню изме-
изменения параметров сварочного процесса
rameter. С помощью «Правой регулировочной
ручки» (поз.5) выберете “Synergy ON” синерге -
тический режим или “PULSED” импульсный ре -
жим. Используйте кнопку «Mode» для выхода в
основной экран режима MIG/MAG. Ознакомьтесь
Используйте кнопку «Material» для входа в меню выбора синергетическиз программ.
С помощью «Правой регулировочной ручки» и кнопки «Material» выберете необходимую программу
с учетом того, какой материала Вы планируете сваривать, какой газ и диаметр проволоки будете ис -
пользовать при этом. Для подтверждения Вашего выбора и выхода в основное меню нажмите «Mode».
Рисунок
23
появления на дисплее режима MIG/MAG.
с параграфом 7 .
материал
4
