87

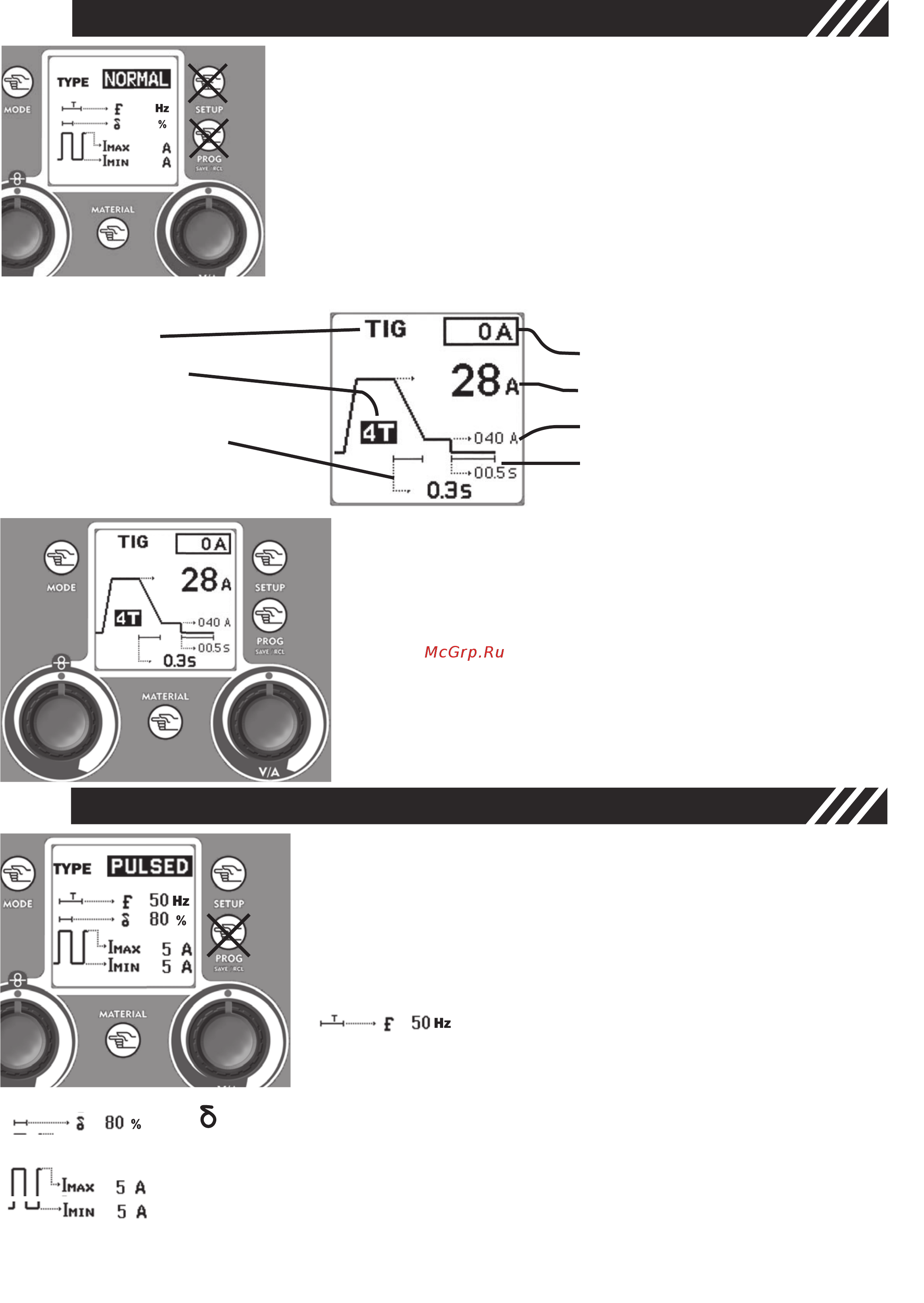

Кнопка «MATERIAL» (поз. 6.1 рис. 6)
Нажмите кнопку
«MATERIAL» и , с помощью «Правой регулировочной
ручки» (поз.5 рис. 6), выберете режим «NORMAL».
Для выхода в основной экран нажмите кнопку «Mode» (поз.1 рис. 6)
6.1 TIG сварка в режиме NORMAL (без импульса)
1
6.1
5
Графический дисплей 2
• TIG режим
• 2-ух тактный или
• «Slope Down» - выражен
в секундах
• Сварочный ток
• Выбранный сварочный ток
• Ток заварки кратера (только в
• Продувка газа - выражена в секун -
дах
6.3
5
7.2
Рисунок 8
Рисунок 6
Рисунок 7
В режиме «NORMAL» используйте «Регулировочные ручки»
(поз. 7.2 и поз. 5 рис. 8 ) для изменения следующих параметров
«Левая регулировочная ручка» (поз. 7.2) - изменение зна -
чения «Slope Down»
«Правая регулировочная ручка» (поз. 5) - изменение значения
сварочного тока.
6.2 TIG сварка в режиме PULSED (импульсный режим)
Кнопка «MATERIAL» (поз. 6.1 рис. 9)
Нажмите кнопку
«MATERIAL» и , с помощью «Правой регулировочной
ручки» (поз.5 рис. 9), выберете режим «PULSED».
С помощью кнопки «Setup» и «Правой регулировочной ручки»
(поз.5 рис.9 )выберете и отрегулируйте необходимые параметры .
Параметры, доступные для изменения в режиме «Pulsed»:
Частота импульса(
f) : изменение частоты им -
пульса позволяет добиться наилучшего резуль-
тата при сварке различных металлов и их
сплавов . Диапазон регулировки от 1-250 Hz.
1
6.1
5
Регулировка времени одного импульса в % (20% - 80%), позволяет изменить
длительность « I Max » по отношению к « I Min » .
I Max - Пиковый ток - можно отрегулировать в диапазоне от 5 - 200 А
I Min - Основной ток - можно отрегулировать в диапазоне от 5 - I Max А.
Рисунок 9
Для сохранения или выбора установленных параметров используйте кнопку «Prog Save/Recall» (поз.4
рис.1). Ознакомьтесь с параграфом 11.0.
4-ех тактный режим
4-ех тактном режиме)
в основном меню :
