92
ВНИМАНИЕ : Баллон находится под высоким давлением. Работы с ним проводите с большой
осторожностью. Неправильное обращение с баллоном могут обернуться серьезными трав -
мами . Баллон нельзя : бросать, стучать по нему, допускать прямого воздействия солнечных
лучей или сильной жары, устанавливать рядом с открытым огнем, подвергать прямому по -
Баллон должен быть установлен сзади сварочного аппарата и надежно зафиксирован . Для соблюде -
ния мер безопасности вентиль баллона должен быть закрыт (повернут до упора против часовой стрел-
ки ) , если не проводятся сварочные работы или боллон меняют на другой.
• Установите Тефлоновую или Графитовую направляющую с медной или латунной втулкой.
• Поверните вентиль на регуляторе газа против часовой стрелки для надежного закрытия клапана
• Установите регулятор газа на клапан газового баллона и надежно , с усилием закрепите с помощью
• Соедините шланг для подачи газа со штуцером на регуляторе газа , закрепите шланг на штуцере.
• Откройте клапан на баллоне , откройте клапан на регуляторе газа , установив подачу газа в диапазоне от 5- 15 л/мин.
Для сварки в ИМПУЛЬСНОМ режиме необходима подача газа с расходом 13-14 л/мин.
• Для проверки поступления газа через гореку - нажмите кратковременно несколько раз на кнопку
Для сварки алюминия в настройки аппарата должны быть внесены следующие изменения :
• В качестве защитного газа используйте 100% Аргон.
• Проверьте состав горелки : она должна быть настроена для сварки алюминия .
• Отсоедините горелку от сварочного аппарата .
• Положите горелку на горизонтальную поверхность и
аккуратно открутите латунную гайку (1).
• Выньте направляющую из шланг-пакета горелки.
• Вставьте новую направляющую (2) и аккуратно за -
крутите латунную гайку (1).
Если Вы меняете Графитовую или Тефлоновую
направляющую - следуйте инструкциям ниже :
• Вставьте новую направляющую , установите втул-
ку (3), установите уплотнительное кольцо (4), за -
тяните латунную гайку (1).
• Тефлоновая направляющая должна выступать не
больше чем на 8 мм из латунной гайки (1).
Длина новой направляющей должна быть такой же, какая была у установленной ранее.
• Соедините горелку с аппаратом и установите проволоку в подающий механизм.

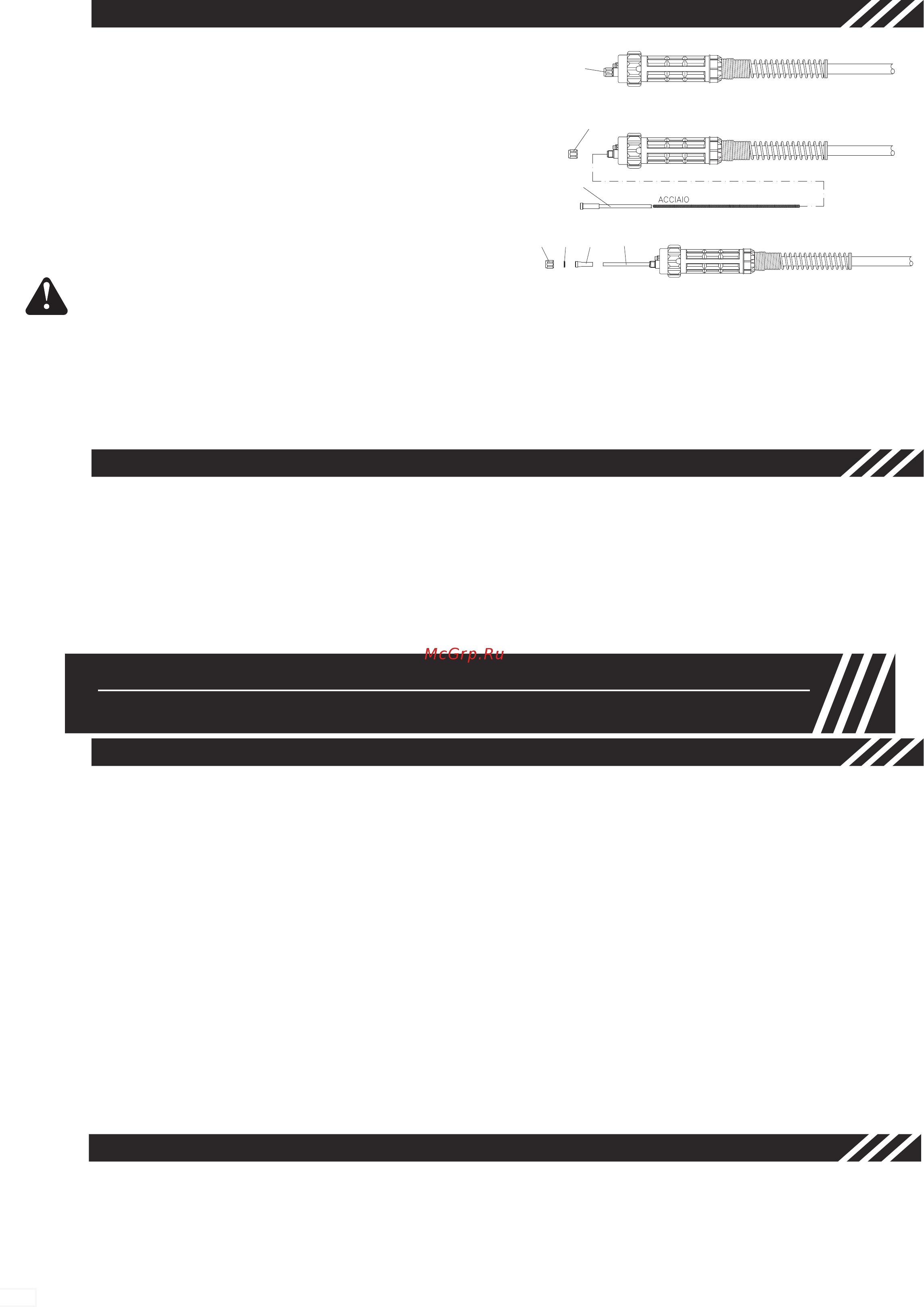

8.3 Замена направляющей сварочной проволоки.
8.4 Как выбрать направляющую для проволоки.
4 3 21
GRAFITE
1
1
2
Рисунок 18
• Существует два вида направляющих для сварочной проволоки : для 1) Стальные и 2) Тефлоновые.
• Направляющие для стальной проволоки делятся на покрытые (для горелок с воздушным охлажден-
ем) и не покрытые (для горелок с водяным охлаждением).
• Тефлоновая направляющая предназначена для алюминиевой сварочной проволоки. Алюминиевая
проволока в большей степени подвержена деформации из-за мягкости. Тефлоновое покрытие внутри
канала не позволяет сминаться проволоке из-за трения о стенки.
• Для сварки алюминия в импульсном режиме необходима Тефлоновая или Графитовая направляю -
щая с медной или латунной втулкой для обеспечения надежного электрического контакта проволоки.
Цвет Синий Красный Желтый
Диаметр Ø 0,6-0,9 Ø 1,0-1,2 Ø 1,2-1,6
8.5 Подключение газового редуктора к баллону.
8.6 Сварка алюминия и алюминиевых сплавов
паданию искр , соударять с другими баллонами.
гайки фиксации.
горелки.
