• Аккуратно присоедините MIG/MAG горелку в евроразъем на
передней панели аппарата. Будте внимательны - не повредите
контакты. Надежно закрепите фиксирующую гайку.
Газовый шланг и кабель электропитания должны быть отсоеди -
нены от аппарата. Снимите со сварочной горелки наконечник и
сопло.
• Ослабьте гайку (А) фиксатора катушки (поз.1)(тормозной бара -
бан ). В случае замены катушки - аккуратно снимите пустую ка-
тушку (В) , придерживая фиксатор (D) с направляющей (С).
(Рис.16)
• Удалите защитную пленку с новой катушки и установите катуш-
ку на направляющую. Поверните гайку (А) фиксации катушки на180°
(поз. 2).
В этом сварочном аппарате можно использовать катушки диамет-
ром только 100 мм. Для установки - следуйте инструкциям ниже:
• Ослабьте гайку фиксатора катушки (А)
• Снимите катушку (B) снаправляющей катушки (С).
• Открутите фиксатор (А) , выньте пружину и шайбу , снимите направ-
ляющую катушки (С) со шпинделя .
• Оденьте катушку (100мм) с проволокой на направляющую и
соберите все в обратном порядке.
• Затяните гайку фиксатора (А) до плотного прижатия катушки.
Будте внимательны : чрезмерная затяжка гайки (А) может привести к повышенной нагрузке
тушки с проволокой в момент окончания сварки. Найдите нужный баланс усилия прижима.
• Ослабьте и откиньте фиксирующий рычаг (А) (рис.17) , поднимите «плечи» прижимных роликов (В).
Извлеките проволоку из направляющей сварочной горелки .
• Свободный конец сварочной проволоки при необходимости
выровните и , с помощью плоскогубцев, вставьте в направ -
ляющую (С). Затем аккуратно уложите в проточки нижних
роликов (D) подающего механизма, протянув через направ -
ляющую между роликами.
ВНИМАНИЕ : держите горелку прямо. При протяжке но-
вой проволоки через горелку убедитесь, что проволока
не деформирована (не должно быть сгибов или заусенцев)
не меньше , чем в 2 см. от конца проволоки. Несоблюде -
ние инструкций может привести к повреждению горелки.
• Опустите прижимные плечи (В) , накиньте рычаг (А) и зафикси -
руйте при помощи винта с небольшим натяжением. Будте внимательны
чрезмерная затяжка винта
может привести к повышенной нагрузке и выходу из строя мотора подающего механизма . Недоста -
ВНИМАНИЕ : при смене диаметра проволоки или замене роликов в подающем механизме
обратите внимание на правильность выбора проточки на роликах. Проточка, с помощью
которой подается проволока , должна находиться ближе к корпусу подающего механизма.
• Закройте боковую крышку аппарата. Подключите провод питания к электросети. Включите аппарат.
Нажмите кнопку на горелке. Проволока , которая поступает через подающим механизм, должна
автоматически. При отсутствии процесса сварки , для удобства протяжки проволоки скоро -
сть увеличивается. Как только из горелки появится конец проволоки - отпустите кнопку горелки.
• Выключите аппарат. Установите наконечник и сопло горелки .
Для проверки правильности подачи сварочной проволоки через горелку, не подносите го -
релку к лицу - Вы можете получить травму . Не дотрагивайтесь до подающего механизма
во время его работы - Вы можете получить травму. Регулярно проверяйте ролики в подаю -
щем механизме. Замените их, если произошел износ проточек под сварочную проволоку и
не возможно добиться необходимого прижима сварочной проволоки для корректной ра -
боты.
8.0 Подготовка к сварочному процессу MIG/MAG
A
BB
D
D
C

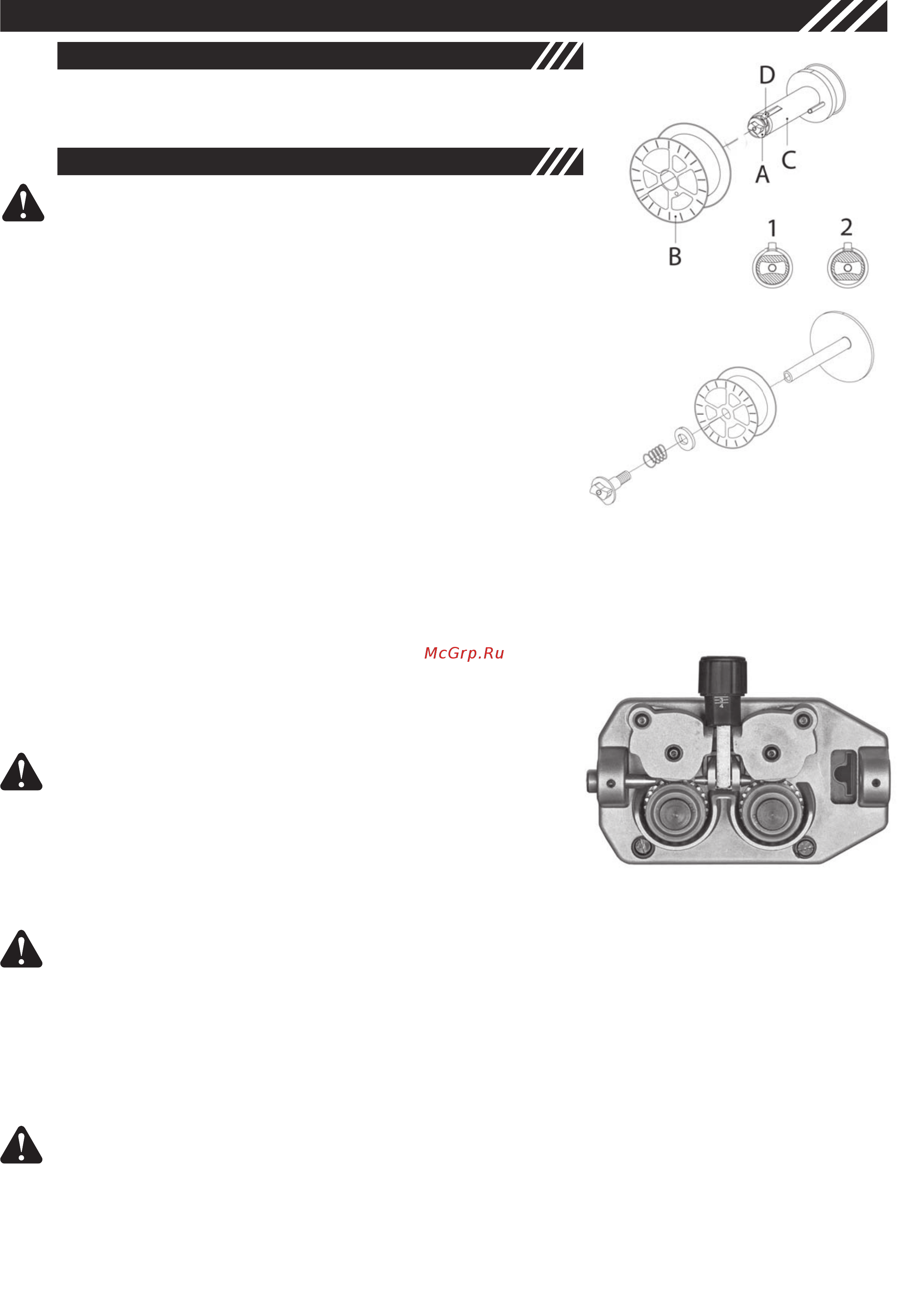

Рисунок
17
8.1 Присоединение горелки
8.2 Установка сварочной проволоки
Рисунок
16
на мотор подающего механизма. Недостаточная затяжка - к несвоевременной остановке ка-
точная затяжка винта приведет к отсутствию подащи проволоки через горелку.
проходить внутри направляющего канала горелки. Скорость подачи проволоки будет изменяться
