RIGOL 5. Запуск осциллографа
14
Руководство пользователя DS6000

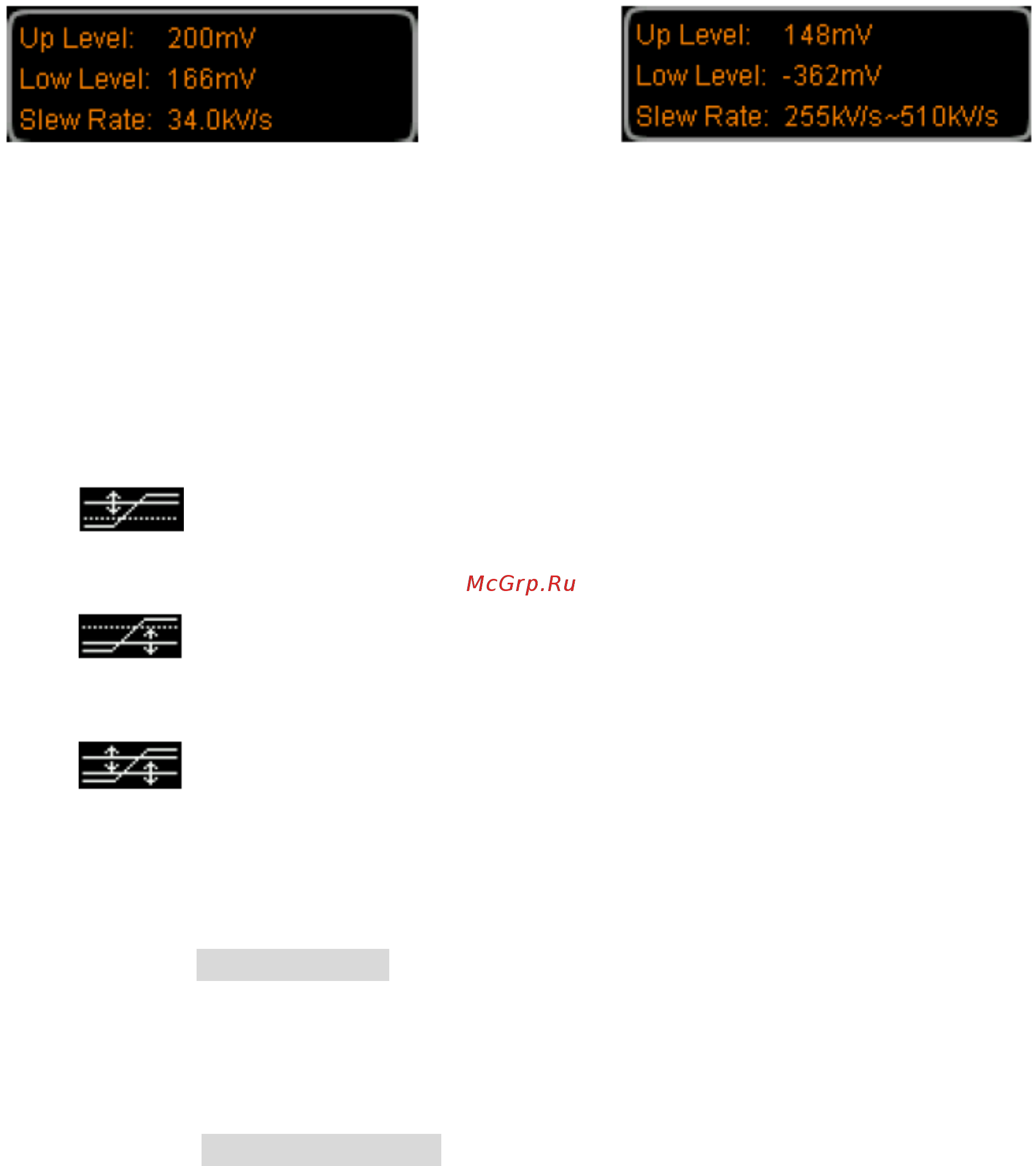

А) Скорость нарастания напряжения = (Верхний предел – Нижний предел)/Значение
длительности в настройках
Б) Скорость нарастания напряжения = от [(Верхний предел – Нижний предел)/Значение
верхнего предела длительности] до [(Верхний предел – Нижний предел)/Значение
нижнего предела длительности]
Способы регулирования уровня запуска различаются в зависимости от типа выбранного
вертикального окна:
• : регулируется только верхний предел уровня запуска. В процессе
регулировки «верхний предел» и «скорость нарастания напряжения» будут
меняться в реальном времени, «нижний предел» останется неизменным.
• : регулируется только нижний предел уровня запуска. В процессе
регулировки «нижний предел» и «скорость нарастания напряжения» будут
меняться в реальном времени, «верхний предел» останется неизменным.
• : одновременно регулируются верхний и нижний пределы уровня запуска.
В процессе регулировки «верхний предел» и «нижний предел» будут меняться в
реальном времени, «скорость нарастания напряжения» останется неизменной.
Способ запуска:
Нажав клавишу Способ запуска, выберите способ запуска (автоматический, обычный,
единичный) при данном типе запуска. Текущий способ запуска отражает загоревшаяся
соответствующая лампочка.
Настройка запуска:
Нажав клавишу Настройка запуска, настройте параметры запуска при данном типе
запуска: задержку запуска.
