Rigol DS6102 [41/274] Навигационная рукоятка

1. Вводный курс RIGOL

Руководство пользователя DS6000

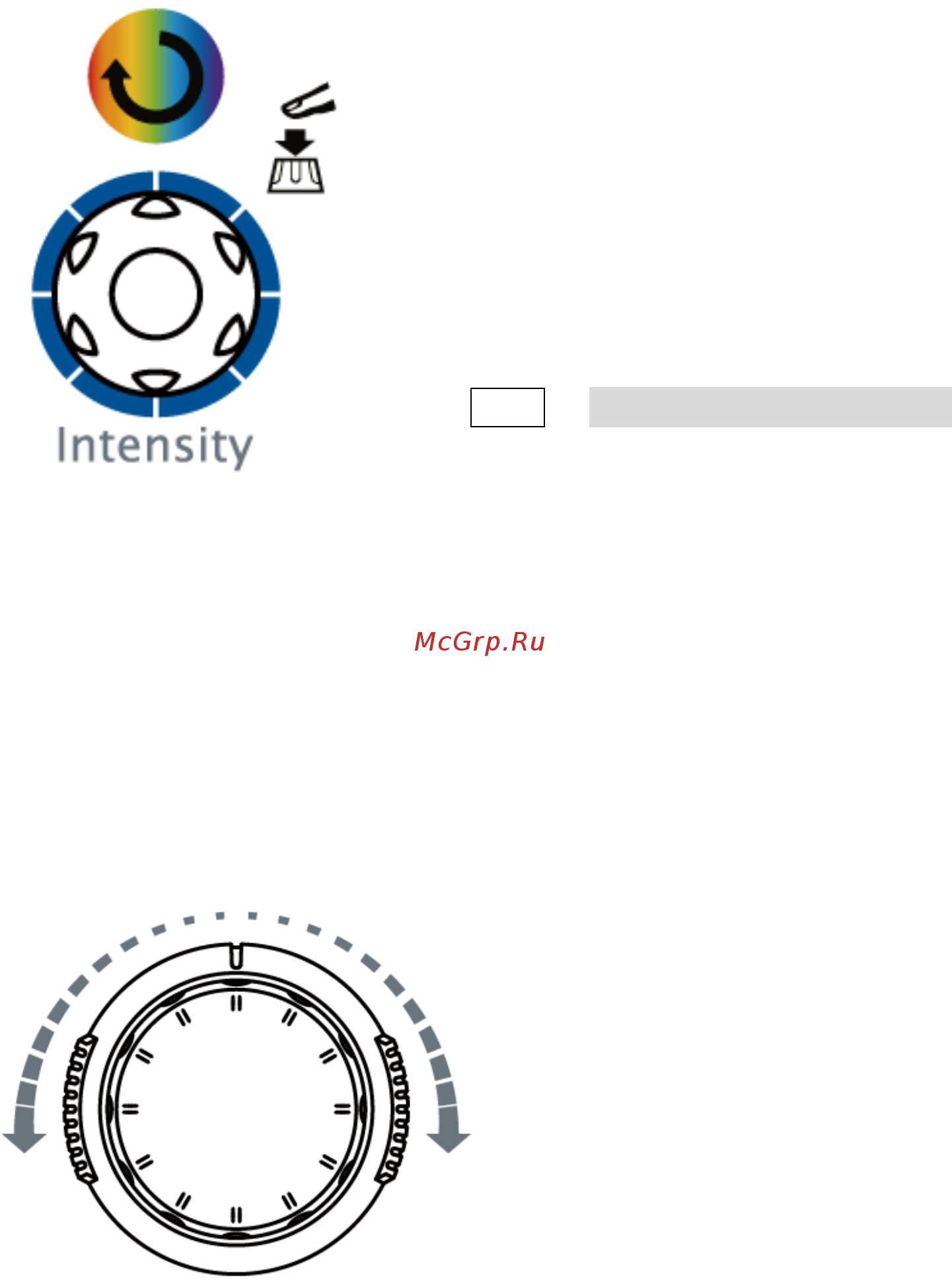

Многофункциональная рукоятка

Регулировка яркости осциллограммы:

При работе не в меню (меню скрыто) вращением данной

рукоятки можно регулировать яркость изображения

осциллограммы. Яркость регулируется в пределах от 0 до 100%.

Вращение по часовой стрелке увеличивает яркость, против

часовой – уменьшает. Нажатие на рукоятку устанавливает

яркость в 50%.

Также данной рукояткой можно регулировать яркость, если

нажать DISP  Яркость осциллограммы.

Многофункциональная рукоятка (при работе загорается

лампочка):

При работе в меню, после нажатия какой-либо его экранной клавиши, вращением данной

рукоятки можно выбирать подменю данного меню. Нажатие на клавишу фиксирует

выбранное подменю. Рукоятка также может использоваться при изменении параметров,

вводе имени документа и т.п.

Навигационная рукоятка

При помощи данной рукоятки осуществляется функция

быстрой регулировки/фиксирования параметров с

цифровыми значениями, регулирующимися в

достаточно широких пределах. Вращение по (против)

часовой стрелке увеличивает (уменьшает) цифровое

значение; внутреннее вращающееся кольцо

осуществляет точную настройку, внешнее – грубую.

Чем больше амплитуда вращения внешнего кольца, тем

быстрее скорость изменения цифрового значения.

Например, при воспроизведении осциллограммы

использованием данной рукоятки можно быстро зафиксировать необходимый кадр

воспроизводящейся осциллограммы (меню «Текущий кадр»). Похожие меню: задержка

запуска, настройка ширины импульса и период градиента.
