Запуск по видеосигналу

Запуск производится по полям и строкам видеосигналов стандарта NTSC (National

Television Standards Committee), PAL (Phase Alternating Line), SECAM (Sequential color

with memory) или HDTV (High Definition Television).

Тип запуска:

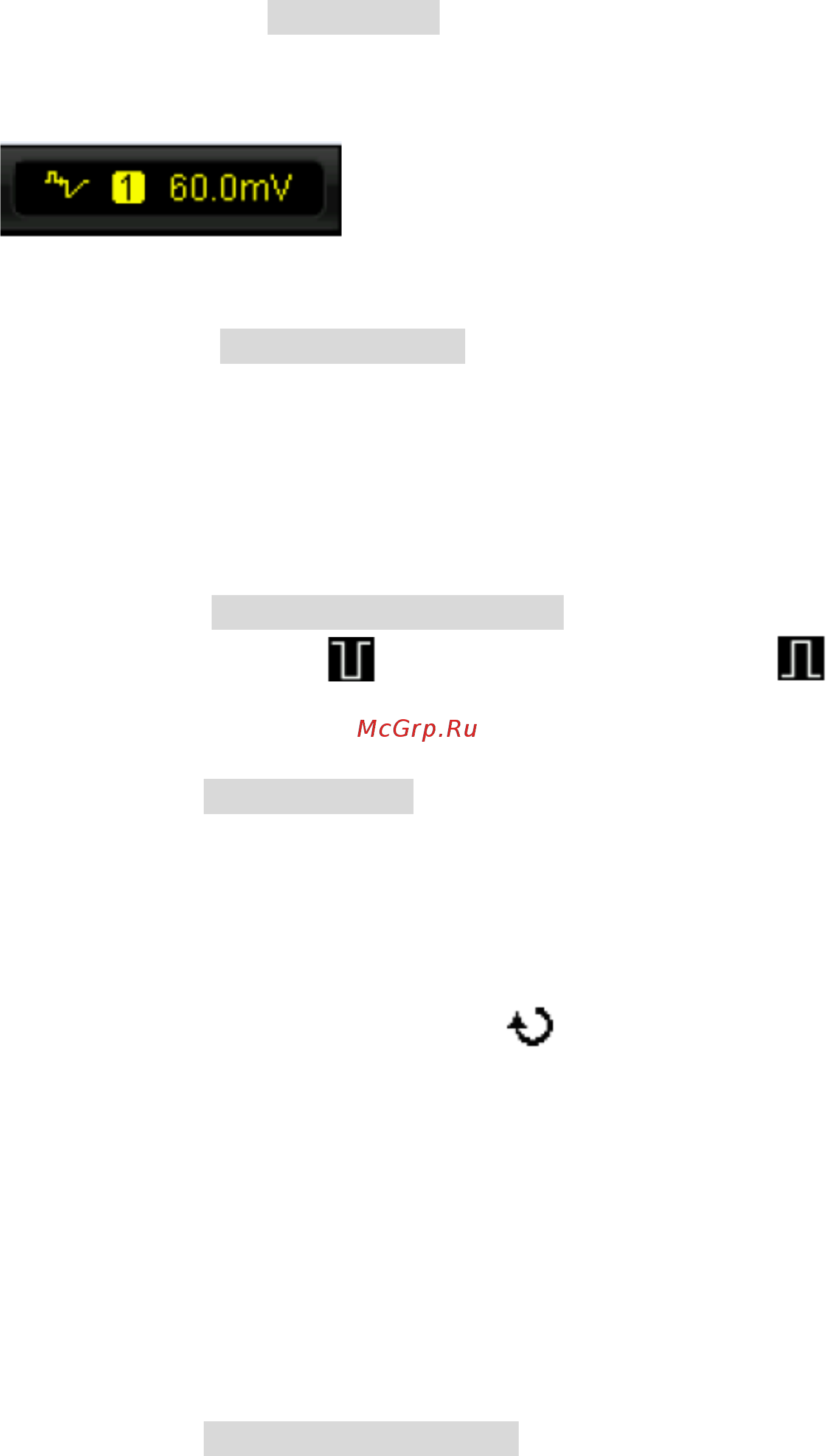

Нажатием клавиши Тип запуска выбирается «Запуск по видеосигналу». При этом в

правом верхнем углу экрана отобразится информация настройки запуска, как это показано

на рис. ниже.

Выбор источника:

Нажав клавишу Выбор источника, выберите источник запуска (CH1-CH4). Текущий

источник отобразится в правом верхнем углу экрана.

Внимание: получить стабильный запуск можно, только если источником запуска является

канал, на который уже подан сигнал.

Полярность видеосигнала:

Нажав клавишу Полярность видеосигнала, выберите нужную Вам полярность. Можно

выбрать положительную ( ) и отрицательную полярности ( ).

Синхронизация:

Нажав клавишу Синхронизация, выберите нужный тип синхронизации.

• по всем строкам: запуск по всем горизонтальным синхронным импульсам.

• по выбранным строкам: запуск по выбранным строкам нечетных или четных полей

для стандарта NTSC и PAL/SECAM; запуск по выбранным строкам для стандарта

HDTV. Внимание: выбрав данный режим синхронизации, можно в меню

«Выбранные строки» рукояткой поменять номер строки. Шаг настройки – 1.

Диапазон настройки номера строки – от 1 до 525 (NTSC), от 1 до 625

(PAL/SECAM), от 1 до 525 (480Р), от 1 до 625 (576Р), от 1 до 750 (720Р), от 1 до

1125 (1080Р) или от 1 до 1125 (1080I).

• по нечетным полям: запуск по нарастающему фронту первого пилообразного

импульса нечетного поля.

• по четным полям: запуск по нарастающему фронту первого пилообразного

импульса четного поля.

Стандарт видеосигнала:

Нажав клавишу Стандарт видеосигнала, выберите нужный Вам стандарт.
