Rigol DS6102 [61/274] Типы связи канала

2. Настройка вертикальной системы RIGOL

Руководство пользователя DS6000

Типы связи канала

Настройкой типа связи канала можно отсечь ненужные сигналы. Например, измеряемый

сигнал – прямоугольный сигнал со смещением постоянного тока.

• связь по постоянному току: пропускаются постоянная и переменная составляющие

тока измеряемого сигнала.

• связь по переменному току: постоянная составляющая тока измеряемого сигнала

отсекается.

• «земля»: отсекаются и постоянная, и переменная составляющие тока измеряемого

сигнала.

Нажав клавиши СН1  Связь, рукояткой можно выбрать нужный тип связи (по

умолчанию это связь по постоянному току). Текущий тип связи отображается внутри

метки канала в нижней части экрана. При выборе «АС» загораются буквенные символы

«АС» над клавишей канала СН1 на передней панели. Вы также можете перейти на другой

тип связи, продолжая нажимать экранную клавишу Связь.

Ограничение полосы пропускания

Настройкой ограничения полосы пропускания можно снизить отображаемые помехи.

Например, измеряемый сигнал – импульсный сигнал с осцилляцией высокой частоты.

• при отключенном ограничении полосы пропускания высокочастотная

составляющая измеряемого сигнала пропускается.

• если ограничение полосы пропускания включено и выставлен предел до 20 МГц

или до 250 МГц, высокочастотные составляющие измеряемого сигнала,

превышающие 20 МГц или 250 МГц, подавляются.

Нажав клавиши СН1  Ограничение полосы пропускания, рукояткой можно

включить ограничение полосы пропускания (по умолчанию оно выключено). При

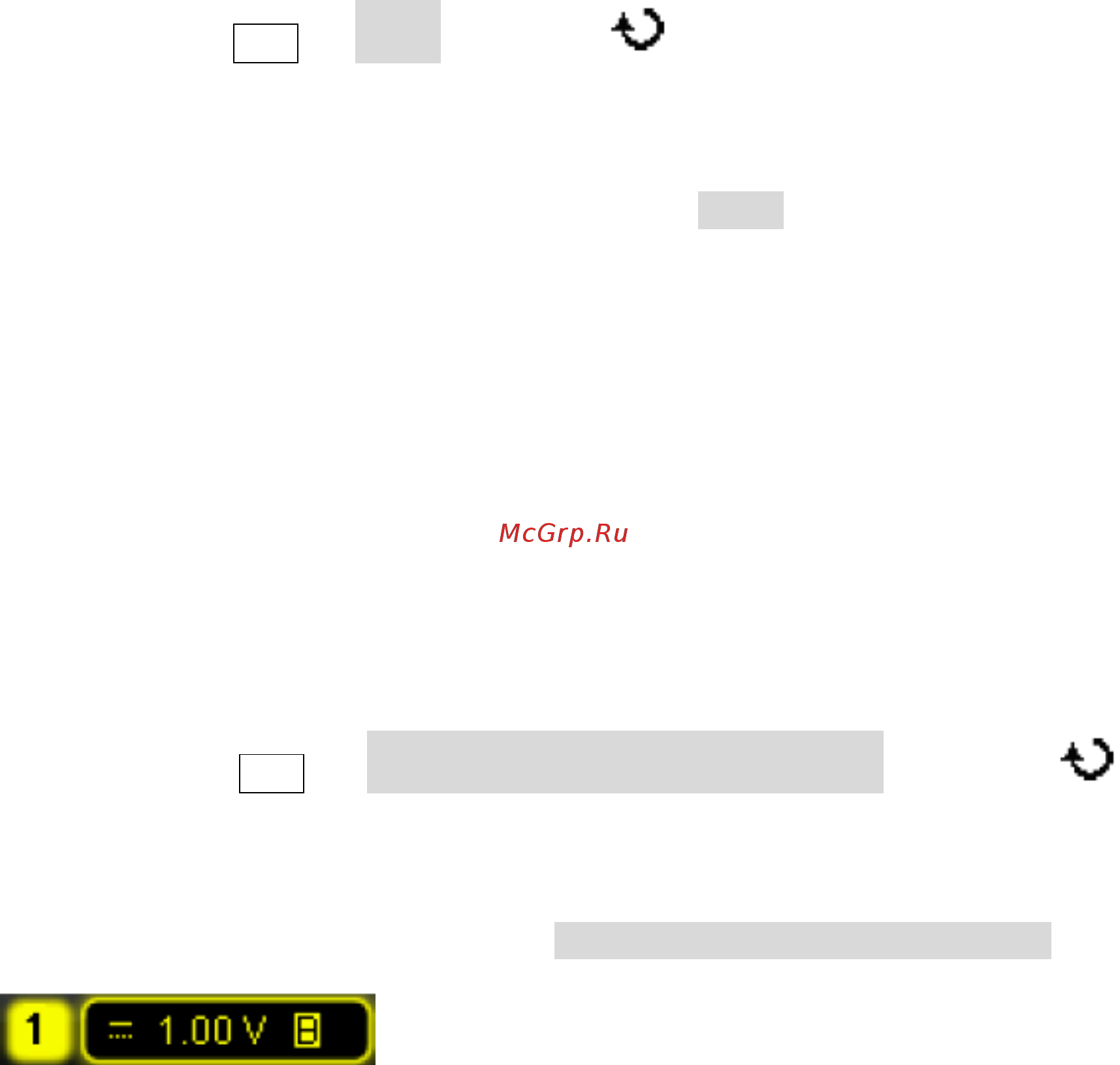

включении ограничения полосы пропускания (20 МГц или 250 МГц) внутри метки канала

внизу экрана отображается символ «В». Вы также можете отключить ограничение,

продолжая нажимать экранную клавишу Ограничение полосы пропускания.
