RIGOL 6. Проведение измерений
24
Руководство пользователя DS6000
История измерений
Если необходимо просмотреть данные проведенных измерений, нажмите MEAS
История измерений «Открыть». Данные истории отображаются двумя способами:
• графическое изображение: в виде графиков отображаются результаты серий
измерений последних выбранных параметров. Максимальное количество
отображаемых параметров – 5. Точки измерений соединяются методом линейной
интерполяции.
• таблица: в виде таблицы отображаются результаты последних 10-ти измерений
последних выбранных параметров. Максимальное количество отображаемых
параметров – 5.

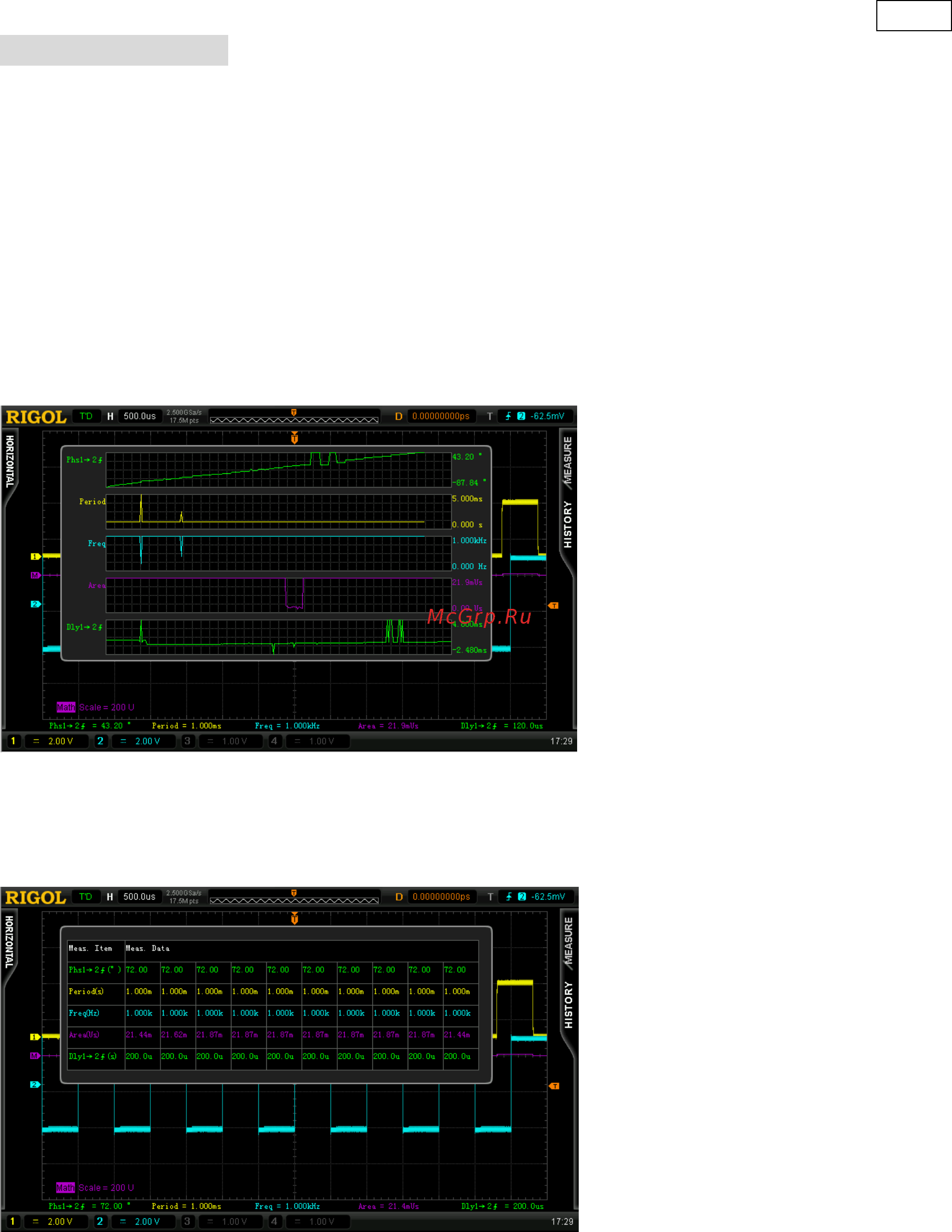

История измерений (графическое отображение):
История измерений (отображение в виде таблицы):
