RIGOL 9. Проверка ГОДЕН/НЕГОДЕН
2
Руководство пользователя DS6000
Запуск функции проверки ГОДЕН/НЕГОДЕН

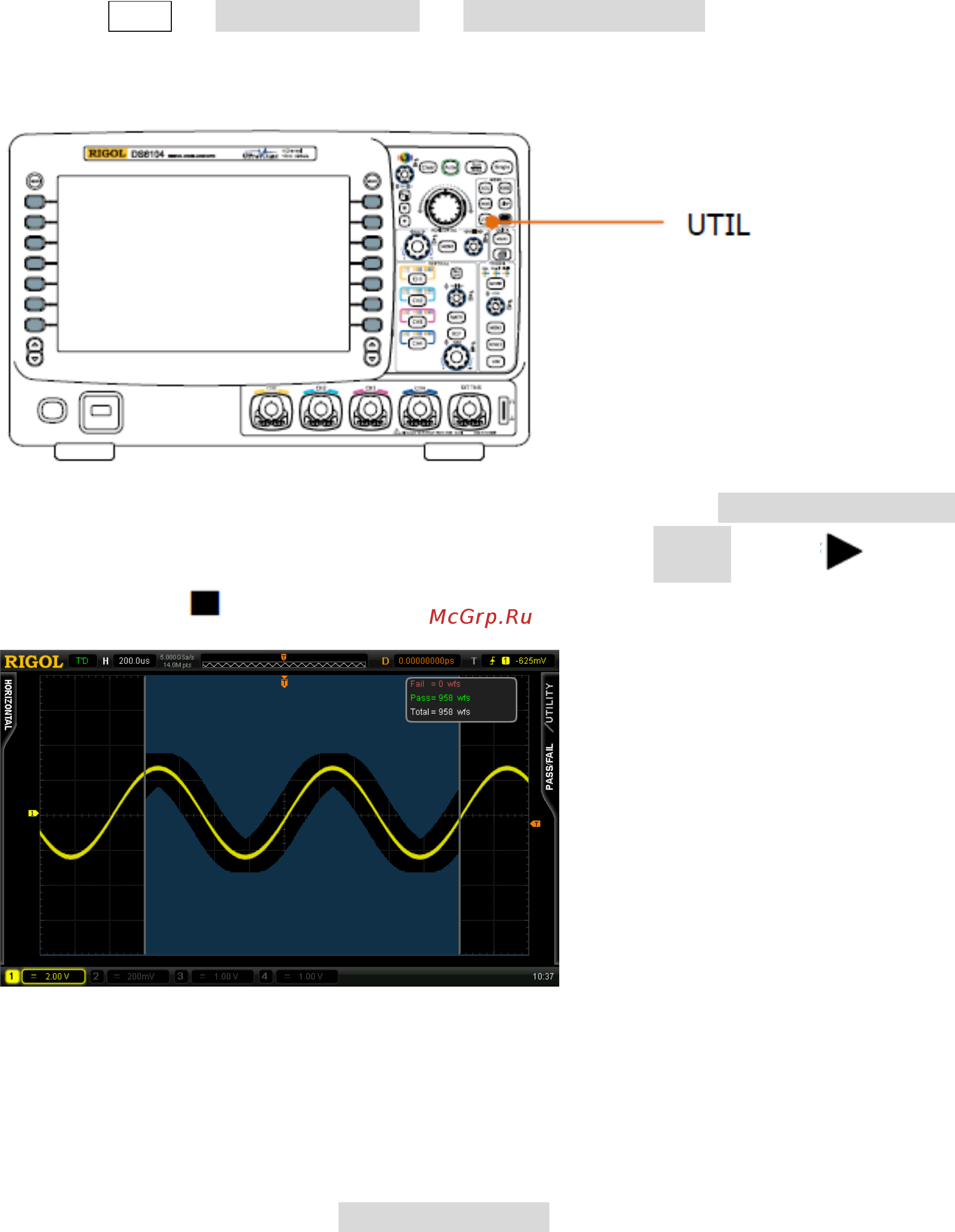

Нажмите UTIL Пройти проверку Разрешить проверку, выберите «Включить».
Внимание: функция проверки ГОДЕН/НЕГОДЕН не запустится, если стоит режим X-Y
временной развертки.
Чтобы начать проверку, сначала нужно нажать экранную клавишу Разрешить проверку и
выбрать «Включить». После нажатия экранной клавиши Работа выбор начинает
проверку, выбор ее останавливает. Ниже показан интерфейс проверки:
Вы можете выбрать источник, установить рамки регламента проверки, создать регламент,
сохранить или загрузить регламент проверки. Далее дается более подробная информация.
Выбор источника
Нажмите экранную клавишу Выбор источника, выберите канал для проверки (уже
открытый канал СН1-СН4). При проверке осциллограф судит, соответствует ли
осциллограмма каждого кадра источника текущему регламенту проверки. Осциллограмма,
пересекшая регламентную область (область синего цвета) признается негодной.
